Зажим для подъема по веревке
Материал нашел и подготовил к публикации Григорий Лучанский
Источник: журнал "Alpinismus" №7, Мюнхен, июль 1965 г.
Перевод с немецкого
Зажим для подъема по веревке
Сегодня мы предлагаем известные вспомогательные зажимы для веревки, о которых уже немного писалось (см.ссылки в конце). Поэтому нашей целью не является рассказать давно известное на новый лад. Мы хотели бы помочь с выбором тем, кто задумывается о покупке зажима, или побудить совсем нерешительных к их покупке.
У обоих вспомогательных средств есть свои специфические качества и оба являются удачными при сравнении. У обоих устройств общий технический принцип, который доказывает их происхождение от хороших старых зажимов (для узлов): при нагрузке они фиксируются на канате, при освобождении они не двигаются вдоль по канату, также как зажимы от Джирарда и Прусика. На этом сходства закончились. Поэтому мы сравниваем зажим Юмара и зажим Хиблера по техническим данным и возможностям применения. Прежде, все-таки для сомневающихся в техническом прогрессе, десятиметровый тест Тони Хибелера:
зажим Прусика - 4-5 минут
узлы карабинов - 2,5 минут
стремя Юмара - 1 минута
зажим Хибелера - 1 минута.

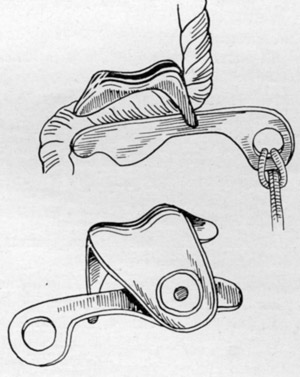

Зажим Хибелера:
Материал: вязкий сплав из легкого металла
Вес/Пара: (без шаговой петли) 105 грамм
размеры: 110*50*30 мм
подходящие диаметры каната: 6-11мм
прочность каната: ≈400 кг
надежность: 4,5 кратная
передвижение веса: 9 мм/300 кг, 11мм/380 кг
функция: также с мокрыми и с ездящими канатами.

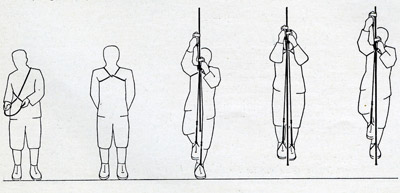

Рабочее положение зажимов: зажим каждый раз нагружен в то время, как свободные примерно 25-30 см каната двигаются выше. Поэтому шаговые петли целесообразно проходят через петлю грудной обвязки для улучшения положения тела.
Применение систем подъемных блоков: для подъема неспособных к действию грузов (аналог системы подъемных блоков св. Берхарда Прусика). Здесь достаточно одного человека для поднятия.
Принцип: при медленном движении канат смело скользит по верхнему зажиму и действует как разгрузка от натяжения при освобождении ведущего троса благодаря креплению. Если нижний зажим подошел к верхнему, он опускается снова, как можно ниже. Потом приемы повторяются.
Применение стремени. Сорвавшийся способен к действиям и стоит в постоянных

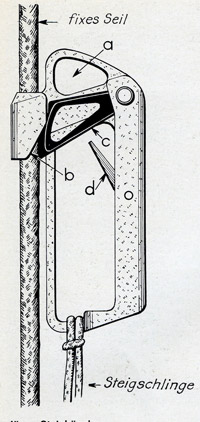

Стремя Юмара.
Описание устройства:
А - Петля фиксации
B - Управление канатом
C - Защелка каната, пружинистая, с отверстием для пальца, основание вогнутое, зубчатое
D -Защелка безопасности, пружинистая
E - Ось вращения защелки каната
F - Захват(зажим)
Материал: сплав из легкого метала, покрытый лаком
Вес /Пара (с шаговой петлей) 500 г
размеры: 160*75*35 мм
подходящие диаметры каната: 7-14 мм
прочность дуги: примерно 450 кг
надежность: 5-ти кратна
передвижение веса: не указано
функция: также с мокрыми и ездящими канатами.
Установление стремян на канат:
1.Нажать на пружинистую защелку безопасности d вниз.
2.Пружинистую защелку c открывают так, чтобы канат вошел в устройство по перемещению b.
3.Защелка каната освобождается, защелка зажимает канат в устройстве по перемещению.
4.Защелка безопасности освобождается. В мертвой точке защелка каната больше не открывается. Канат не может выйти из устройства по передвижению.
Рабочее положение стремени: зажим каждый раз нагружен в то время, как освобожденные вторые, примерно 25-30 см каната, двигаются выше. Поэтому шаговые петли целесообразно проходят через петлю грудной обвязки для улучшения положения тела.

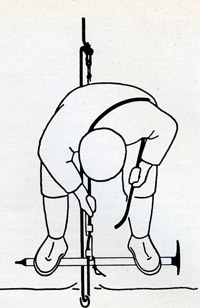

Применение систем подъемных блоков: аналог системы подъемных блоков св. Бернхарда доктора Пруссика не сразу возможен. Он должен использоваться для подъема неспособных к движению грузов, которые в дальнейшем потребуют описания действия стремени, которое требует только легких изменений.
Применение стремени. Достаточно одного человека, способного к движению, для поднятия. После того, как канат зафиксирован, спасатель сразу может спуститься с каната. После того, как канат зацеплен за карабин петли для сидения (беседки), тогда конец каната поднимется наверх вместе со спасателем.
Через это устройство также могут пропускаться узлы каната.
Дуга Юмара не подходит из-за своих размеров к предусмотренному креплению каната. Нужно иметь при себе в кармане куртки завязанную в узел шаговую петлю.
Используемая литература:
Dr. K. Prusik: Новый узел и его использование. ÖAZ. 53. Jg. S.343 ff. Вена, декабрь 1931
Узел Е. Герарда. и Wellenschlik ÖAZ. 54. Jg. S.156 ff. Вена, май 1932
AVS Bayerland: Узлы (узел Прусика и узел карабина) в «Использование каната». 26 neubearb. Auflage, S.51, 1963.
Toni Hiebler: Стремя BK Nr. 16/17, 22 Jg., S. 574 ff., май 1961.
Ditrich Hasse: Спасательные узлы и зажимы каната BK Nr. 21, 24 Jg., S. 810, август 1963.
(без автора) Новое устройство каната «Стремя Юмара» и возможности его применения. «Альпы» 1959, Nr. 5, S 1 ff.
SALEWA-Prospekt: Зажимы Хибера, Мюнхен, Thalkirchner Str.47
Prüfungszeugnis: Staatl. Materialprüfamt der Techn. Высшая школа Мюнхена. Nr. MT 16805 от 24. 1. 1964, S. 3 unten.
