1. Назначение:
Подвесная полка (далее изделие) предназначена для хранения личных вещей.
2. Источники разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взяты модели фирмы Cabela’s.

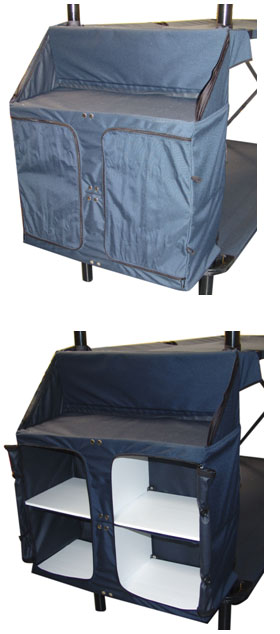

3. Описание внешнего вида:
Изделие состоит из передней, задней и 2-х боковых стенок, верхней, нижней и внутренней полок.
Верхняя полка имеет две боковые и заднюю стенку. Задняя стенка с внутренним карманом для прокладки из гофрированного пластика. Карман с застежкой на тесьму «липучка». Боковые стенки треугольные, внешний край которых с силовыми стропами. В шов соединения задней и боковых стенок верхней полки вставлены карманы для крепления на кровати. Эти карманы со стропами и силовыми 3-х-щелевыми металлическими пряжками. Верхняя полка с внутренним карманом для прокладки из гофрированного пластика.
Передняя стенка с двумя симметричными дверцами. Дверцы закрываются с помощью застежки тесьма «молния» двухзамковая. В открытом состоянии фиксируются с помощью пуговиц и навесных петель из эластичной тесьмы вверху и внизу дверок. Между дверцами вверху, внизу и по середине расположены кнопки. Кнопки для крепления внутри полок перегородок из гофрированного пластика.
На задней стенке по центру вверху, внизу и по середине расположены кнопки. Кнопки для крепления внутри полок перегородок из гофрированного пластика.
В шов соединения боковых и задней стенок вставлены стропы с 3-х-щелевыми металлическими пряжками для фиксации на каркасе кровати.
На нижнюю и внутреннюю полку укладываются листы гофрированного пластика для создания жесткости.
4. Особенности технологической обработки
1. Строчка 0,3 см проходит по краю застежек дверок.
2. Все соединительные швы окантованы.
3. Открытые срезы окантованы.
5. Спецификация материалов
|
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
|
Ткань Collection 1000, т/син.
|
Полиамид
|
Ткань верха
|
150
|

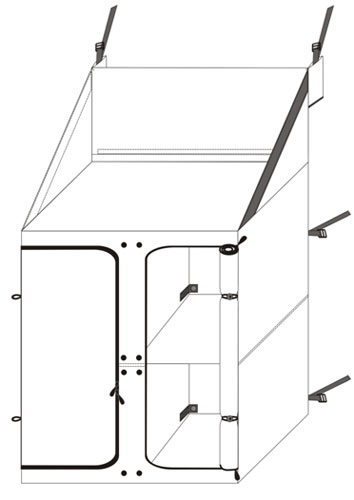

6. Технический рисунок
