Рюкзак – баул разработан и изготовлен в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Рюкзак - баул для транспортировки и хранения снаряжения.
2. Источники разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят рюкзак фирмы Снаряжение.
3. Описание внешнего вида:

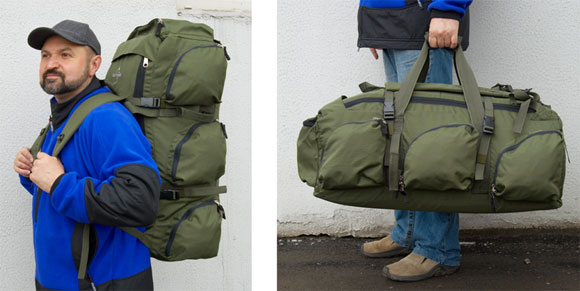

Рюкзак - баул (далее изделие) состоит из передней, задней, 2-х боковых и 2-х торцевых стенок.
Передняя стенка с внутренним карманом для полиуретановой прокладки.
Задняя стенка с центральной крышкой. Крышка закрывается с помощью тесьмы «молния» с двух сторон. Вверху крышку накрывает не большой клапан, который фиксируется с помощью липучек. Центральная крышка задней стенки с силовой стропой вверху, под которую вшиты плечевые лямки, ручка и стяжные ремни с фастами. Стяжные ремни с фастами так же находятся с противоположной стороны центральной крышки на том же расстоянии от края. Длина плечевых лямок регулируется внизу с помощью двухщелевых пряжек и стропы. Грудная стяжка находится между плечевыми лямками в области груди. Крепится к плечевым лямкам с помощью стропы и 2-х-щелевых рамок, соединяясь между собой с помощью фаста. Центральная крышка задней стенки с полиуретановой прокладкой. С внутренней стороны центральной крышки вверху полиэтиленовый прозрачный карман. Карман с застежкой тесьма «молния».
Боковые стенки с накладными объемными карманами (по три кармана на каждой боковой стенке) с застежкой тесьма «молния» двухзамковая. Боковые стенки с ручками для баула и рюкзака. Ручки для баула из стропы 40 мм вверху фиксируются с помощью липучки. Ручки для рюкзака из стропы 20 мм находятся между верхним и средними карманами. На стропе ручек баула находятся стяжные ремни с фастами.
Верхняя торцевая стенка с накладным объемным карманом. Карман с застежкой тесьма «молния».
4. Особенности технологической обработки
1. Размер рюкзака - баула: длина – 360 мм, ширина – 740 мм, высота – 250 мм. Объем – 66 л.
2. Размер накладных карманов на боковых стенках: длина – 190 мм, ширина – 45 мм, высота – 195 мм. Объем – 1,7 л.
3. Размер накладного кармана на верхней торцевой стенке: длина – 300 мм, ширина – 210 мм, высота – 50 мм. Объем - 3 л.
4. Общий объем рюкзака – баула: 79 л.
5. Спецификация материалов
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
Ткань рюкзачная, олив
|
п/э 100%
|
Ткань верха
|
150
|
Вид отделки ВО
|

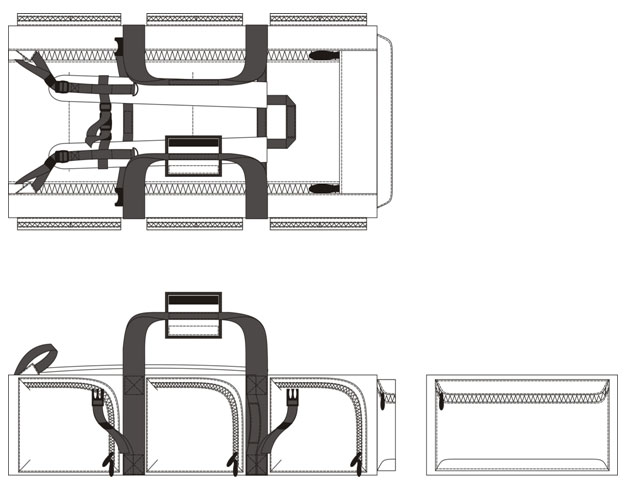

6. Технический рисунок
