Рюкзак рудный разработан и изготовлен в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Рюкзак рудный предназначен для переноски образцов.
2. Источники разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взяты контейнеры завода «Звездочка» и «Адмиралтейские верфи».

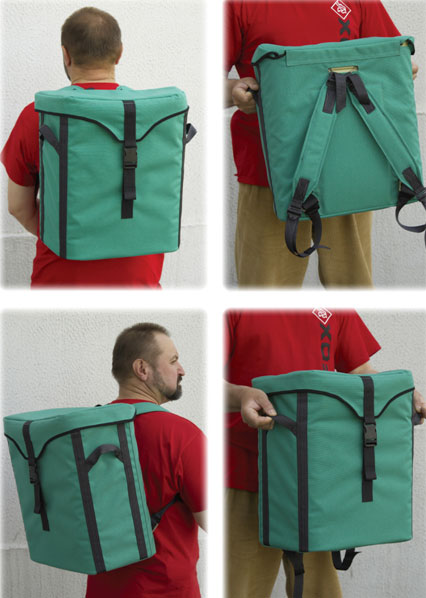

3. Описание внешнего вида:
Рюкзак рудный (далее изделие) состоит из дна, передней и задней стенок. Изделие с клапаном. Клапан с бортиком. Клапан закрывается с помощью фаста. Клапан закреплен на задней стенке.
По боковым сторонам передней стенки проходят вертикально силовые стропы. Вверху между стропами расположены под наклоном ручки.
Задняя стенка вверху и внизу в углах с отверстиями под металлические рамки. Задняя стенка по центру с внутренним накладным карманом, вход в который со стороны дна.
Внутренний чехол повторяет форму контейнера.
Плечевые фигурные лямки пристегиваются к металлическим рамкам. Плечевые лямки регулируют длину с помощью металлических двухщелевых пряжек.
4. Особенности технологической обработки
1. Размер рюкзака рудного: длина спереди – 340 мм, ширина– 200 мм, длина сзади - 390 мм, высота – 430 мм. Объем – 32 л.
2. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
3. Край клапана окантованы.
4. Плечевые лямки, внутренний карман на задней стенке и внутренний чехол с полиуретановой прокладкой.
5. Спецификация материалов
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
RIVERTEX арт.0707
|
Полиамид
|
Ткань верха
|
160
|
Масловодоотталкивание
|
Ткань курточная
|
Полиамид
|
Ткань внешней стороны внутреннего чехла
|
150
|
|
Арт. 8009 Киржач
|
х/б 100%
|
Ткань внутренней стороны внутреннего чехла
|
150
|
|

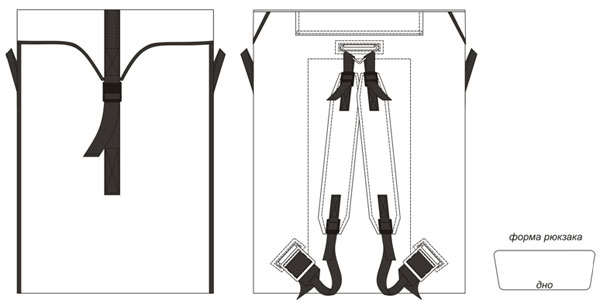

6. Технический рисунок
