Техническое описание разработано в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Рюкзак малый для транспортировки и хранения снаряжения.
2. Источники разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят рюкзак фирмы KORUM.

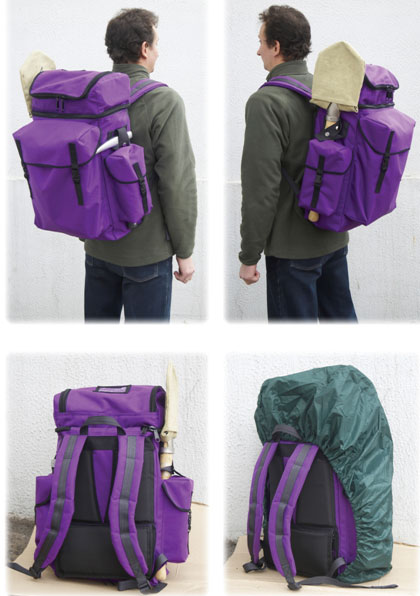

3. Описание внешнего вида:
Рюкзак малый (далее изделие) состоит из 2-х стенок, боковой стенки и клапана. Боковые стенки цельнокроеные с дном. Передняя стенка с накладным объемным карманом с клапаном для полевой сумки. Клапан закрывается с помощью 2-х фастов.
Задняя стенка с силовой стропой вверху. С плечевыми анатомическими лямками. Лямки регулируют длину с помощью двухщелевых пряжек. Задняя стенка с мягкими накладками под спину. Нижняя накладка образует внутренний карман для накидки с застежкой тесьма «молния». Внутри накидка пришита к планке.
На боковых стенках рюкзака два накладных объемных кармана с клапанами на фастах. Карманы предназначены для размещения плаща и аптечки. Накладные карманы настрочены на детали, образующие отверстия для переноски геологического молотка, топора или лопаты. Над карманами навесные петли с кнопками для фиксации геологического молотка или топора.
На клапане рюкзака накладной объемный карман с застежкой на тесьму «молния». Карман предназначен для размещения котелка, фляги, НАЗа. Поперек карман разделен 2-мя отстегивающимися перегородками, которая прикрепляется к боковым стенкам на тесьму липучка. Котелок и фляга закрепляются с помощью стропы с фастами. НАЗ закрепляется с помощью тесьмы липучки. На крышке этого кармана по середине находится бейдж.
4. Особенности технологической обработки
1. Размер рюкзака малого: длина – 310 мм, ширина – 170 мм, высота – 455 мм. Объем – 24 л.
2. Размер накладных карманов на боковых стенках рюкзака: длина – 120 мм, ширина – 70 мм, высота – 230 мм. Объем – 1,9 л
3. Размер накладного кармана на клапане рюкзака: длина – 310 мм, ширина – 170 мм, высота – 110 мм. Объем – 5,8 л.
4. Размер накладного кармана для полевой сумки: длина по верху – 300 мм, ширина по верху – 100 мм, длина по низу - 300 мм, ширина по низу – 90 мм, высота – 350 мм. Объем – 10 л.
5. Общий объем изделия – 42 л.
6. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
7. Отделочные строчки выполнены на двухигольной машине.
8. Размер бейджа: 50 * 90 мм.
9. Края клапанов карманов окантованы.
10. Плечевые лямки, перегородки в кармане и накладки на спине с полиуретановой прокладкой.
5. Спецификация материалов
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
RIVERTEX арт.0707
|
Полиамид
|
Ткань верха
|
160
|
Пропитка Fluor carbon - масловодоотталкивание
|
Тентовая, арт. 5066
|
П/э 100%
|
Ткань верха
|
140
|
Вид отделки ВУ
|

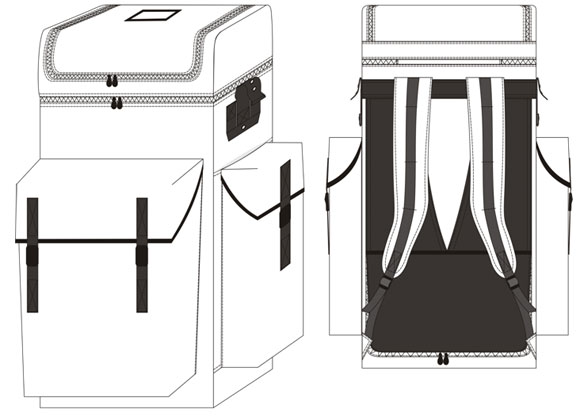

6. Технический рисунок
\
