Техническое описание разработано в соответствии:
ГОСТ 16966-71 Чехлы парусиновые. Технические требования
ОСТ 17-569-75 Мешки дорожные. Общие технические условия
ТУ 859000-020-01424506-06 Рюкзаки, сумки, баулы и мешки специального назначения. Общие технические условия.
1. Назначение:
Сумка полевая - рюкзак предназначен для размещения приборов и инструментов и транспортировки снаряжения.
2. Источники разработки:
Конструкция данной модели разработана на основе анализа существующих моделей и с учетом их положительных конструктивных и технологических особенностей. За основу взят рюкзак фирмы Halti и планшет ОМНИМЕД.
3. Описание внешнего вида:

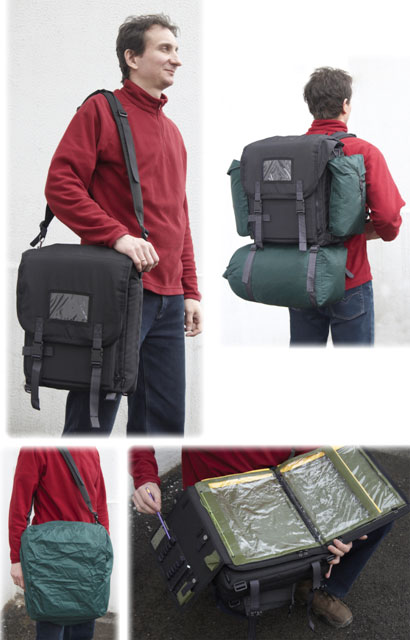

Сумка полевая – рюкзак (далее изделие) состоит из передней, задней, боковой стенок и клапана.
Передняя стенка с планшетом, пристегивающимся на две разъемные тесьмы «молнии».
Задняя стенка с карманом на тесьму «молния», вверху в шов соединения с клапаном вставлены стропы с металлическими полукольцами. Стропы для прикрепления плечевых лямок. Внизу в шов соединения вставлены уголки с металлическими полукольцами, для прикрепления плечевых лямок. К верхним полукольцам прикрепляется ручка.
Боковая стенка состоит из 3-х частей: 2-х боковых и центральной. На центральной части настрочена широкая стропа, в концы которой вставлены металлические полукольца для прикрепления плечевых ремней. В швы соединения боковых и центральной частей вставлена разъемная молния, которая позволяет изменить объем. По боковым сторонам изделия находятся накладные объемные карманы с клапанами на застежках фасты. Карман нашит на деталь, которая крепится к центральной части боковой стенки с помощью строчек – закрепок. Карманы фиксируются на боковых частях боковой стенки с помощью строп и 2-х-щелевых пряжек. Карманы убираются внутрь при застегивании боковых частей боковой стенки изделия. К нижней стороне изделия прикрепляется карман – гермомешок с помощью строп и 2-х-щелевых пряжек. Карман закрывается путем закручивания на стропу и фиксации фастом.
Клапан с бэйджем. На клапане в месте соединения с задней стенкой расположен внутренний карман для накидки от дождя с застежкой на тесьму «молния». Внутри верхний край накидки пришит к планке. Клапан застегивается с помощью Фастов и регулируемой стропы. Подклапан с накладным объемным карманом из сетки с застежкой на тесьму «молния». Клапан с крыльями по бокам.
По верхнему краю изделия с внутренней стороны пришит тубус. Тубус затягивается шнуром. Шнур продергивается в кулису по верхнему краю тубуса.
Планшет состоит из трех основных панелей: центральной, левой и правой меньшего размера. Планшет пристегивается к передней стенке сумки на две разъемные тесьмы «молнии». В шве соединения левой и центральной панелей вставлена тесьма «молния». На правой и левой крепятся 2 прозрачных пыле - влагонепроницаемых кармана для карт и аэроснимков. На центральной панели справа от кармана пробито 4 люверса. К этим отверстия пристегивается с помощью шнура гермочехол для карт формата А3. Между левой и центральной панелями натянута резинка. Также резинка расположена над пыле - влагонепроницаемыми карманами и проходит поперек планшета. Правая панель для размещения чертежных и письменных принадлежностей. В шве соединения правой и центральной панели обработана тесьма «молния» и хлястики на кнопках.
4. Особенности технологической обработки
1. Размер сумки полевой - рюкзак: длина – 330 мм, ширина min – 80 мм, ширина max – 200 мм, высота – 370 мм. Объем min - 10 л, max – 24 л.
2. Размер боковых карманов: длина - 180 мм, ширина - 70 мм, высота - 280 мм. Объем – 3,5 л.
3. Размер пыле - влагонепроницаемых кармана, который пришивается на левую панель планшета: длина - 310 мм, ширина - 270 мм.
4. Размер пыле - влагонепроницаемых кармана, который пришивается на центральную панель планшета: длина - 310 мм, ширина - 240 мм.
5. Все соединительные швы стачаны двойной строчкой «строчкой в строчку» и окантованы.
6. Клапан сумки с полиуретановой прокладкой.
5. Спецификация материалов
Наименование материала
|
Сырьевой состав
|
Назначение материала
|
Ширина ткани, см
|
Примечание
|
Тентовая, арт. 5066
|
П/э 100%
|
Ткань верха
|
140
|
Вид отделки ВУ
|

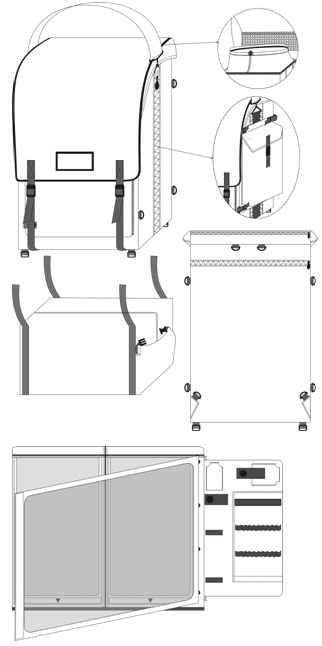

6. Технический рисунок
