Мешок спальный – трансформер «Робинзон-3» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение.
Мешок спальный – трансформер «Робинзон-3» предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки.
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

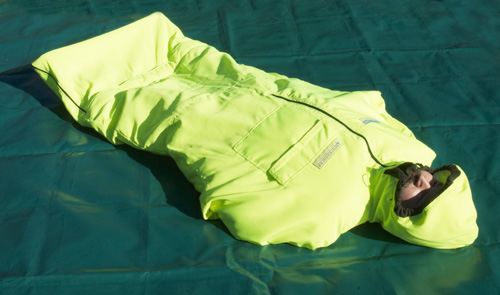

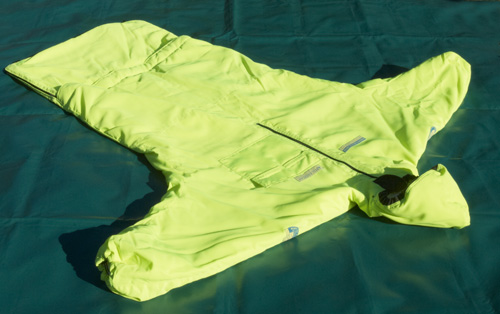

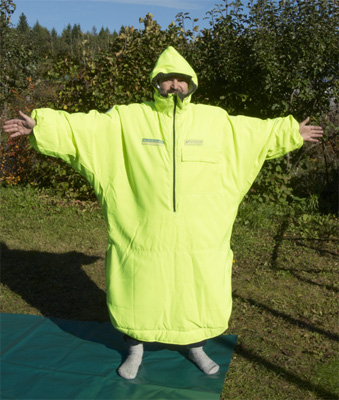

Мешок спальный - трансформер «Робинзон-3» типа «Кокон-анорак» трансформируется из мешка спального в полупальто.
Мешок спальный с нагрудной застежкой на тесьму «молния», с цельновыкроенными рукавами, с капюшоном, без дна.
Верхняя панель состоит из двух частей, с нагрудным накладным карманом с клапаном, закрывающимся при помощи контактной ленты «Велькро», и внутренним ветрозащитным клапаном, фиксация которого осуществляется при помощи контактной ленты «Велькро». Верхняя и нижняя части верхней панели состегиваются между собой при помощи тесьмы «молния», которая втачивается в боковые швы. Тесьма «молния», с двумя двухязычковыми замками, закрывается клапаном с потайной застежкой на три обметные петли.
Нижняя часть верхней панели с тремя пуговицами на тесьме и двумя навесными петлями по нижнему краю.
Нижняя панель – целая, с двумя пуговицами на тесьме. На эти пуговицы пристегивается низ спального мешка, откидывающийся после расстегивания тесьмы «молния» на верхней панели.
Рукава цельновыкроенные с полочкой и спинкой, слегка заужены к низу. Объем по низу рукавов регулируется при помощи круглой эластичной тесьмы с зажимом, продернутой в подгибку низа рукава. Рукава с внутренними трикотажными манжетами.
Капюшон со швом посередине, втачной с углубленной горловиной Лицевой вырез капюшона регулируется и фиксируется при помощи круглой эластичной тесьмы с двумя зажимами, продернутой в кулису лицевого выреза капюшона. Кулиса лицевого выреза капюшона выполнена из полартэка или флиса. Верхняя часть тесьмы «молния» (у лицевого выреза капюшона) закрыта специальным клапаном.
Мешок спальный с одним слоем утеплителя. Верхний слой – без утеплителя, а внутренний материал – с одним слоем. Материал подкладки выстеган с утеплителем.
4.Особенности технологической обработки.
Спальный мешок имеет один слой утеплителя: он выстегивается с материалом подкладки. Расстояние между строчками - стежками составляет 20,0 см. Стежка – сквозная.
Капюшон состоит из двух деталей, со швом посередине. Вдоль лицевого выреза капюшона между слоями материала втачивается кулиса, выполненная из полартэка или флиса, куда продергивается круглая эластичная тесьма с двумя зажимами.
Длина тесьмы «молния» на верхней панели (полочке) – 65,0 см. Тесьма «молния» должна быть с двухязычковым замком.
Внутренний ветрозащитный клапан имеет фигурную форму и один слой утеплителя, который выстегивается вместе с материалом подкладки. Размер клапана в готовом виде - 68,0*20,0 см (вверху) и 10,0 см (внизу). Клапан обтачивается с трех сторон, вывертывается на лицевую сторону. По контуру клапана прокладывается двойная отделочная строчка, ширина строчки 0,1 и 0,6 см. Для предупреждения смещения внутреннего клапана во время эксплуатации клапан крепится к внутренней верхней панели в трех местах при помощи контактной ленты «Велькро». Размер контактной ленты: 10,0*2,0 см.
На верхней части верхней панели обрабатывается нагрудный накладной карман с клапаном. Клапан застегивается при помощи контактной ленты «Велькро». Размер кармана в готовом виде – 25,5*21,0 см, клапана – 25,5*8,0 см, контактной ленты 10,0*2,0 см (два отрезка).
По нижнему краю верхней части верхней панели обрабатывается потайная застежка с 3 обметными петлями. На расстоянии 8,0 см от нижнего края куртки притачивается тесьма «молния» (одна часть, ответная часть притачивается к верхнему краю нижней части верхней панели). Длина тесьмы «молния» - 95,0 см. Тесьма «молния» должна быть с двумя двухязычковыми замками. Спинка куртки – целая.
Рукава цельновыкроенные.
Объем низа рукавов регулируется при помощи круглой эластичной тесьмы с зажимом, которая продергивается в припуск подгибки низа.
На расстоянии 11,0 см от шва застрачивания низа рукавов притачиваются вкруговую трикотажные манжеты. Трикотажные манжеты собираются и обметываются на крае-обметочной машине.
На расстоянии 4,0 см от верхнего края нижней части верхней панели пришиваются 3 пуговицы на тесьме. Пуговицы сначала притачиваются на специальные детали под пуговицы, размер которых в готовом виде составляет 4,0*4,0 см, и только потом на соответствующее место. Расстояние между пуговицами составляет 22,5 см. Диаметр пуговиц – 28,0 мм.
По нижнему краю нижней части верхней панели притачиваются петли, выполненные из стропы. Петли сначала притачиваются к специальным деталям и только потом на соответствующее место. Расстояние между петлями – 80,0 см. Нижняя панель – целая, с двумя пуговицами на тесьме. Пуговицы сначала притачиваются на специальные детали под пуговицы, размер которых в готовом виде составляет 4,0*4,0 см, и только потом на соответствующее место.
Длина мешка спального – 210,0 см (от высшей точки капюшона до линии низа).
Ширина мешка спального – 93,0 см (на уровне линии талии и линии низа).
На верхнюю часть верхней панели и рукава по намеченным линиям настрачиваются фирменные эмблемы:
- правая полочка – Russian state geological service (прямоугольная);
- левая полочка – «Аэрогеология» (прямоугольная);
- левый рукав – «Роснедра» (полукруглая);
- правый рукав – «Аэрогеология» (круглая).
5.Спецификация материалов и фурнитуры.
Таблица 1. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход
|
|
1.
|
Ткань полиэфирная, м.
|
Детали верха
|
150,0
|
5,0
|
|
2.
|
Холлфайбер Р191, плотность 100 г/м2
|
Детали утеплителя
|
150,0
|
5,0
|
|
3.
|
Taffeta, м.
|
Детали подкладки
|
150,0
|
5,0
|
|
4.
|
Флис (полартэк)
|
Деталь кулисы капюшона, тубус горловины жилета, тубус проймы жилета
|
150,0
|
0,10
|
Таблица 2. Спецификация фурнитуры.
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Застежка «молния-спираль» рулонная, тип 5, м.
|
Застежка нагрудная на верхней панели мешка спального,
Отстегивание низа мешка
|
5,0
|
0,65
0,95
|
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5, шт.
|
|
5,0
|
3
|
|
3.
|
Стропа, м.
|
Навесная петля, крепление пуговиц
|
10,0
|
0,55
|
|
4.
|
Тесьма эластичная круглая, м.
|
Регулирование объема лицевого выреза капюшона.
Регулирование объема по низу рукавов.
|
Диам.4,0
|
0,75
1.10
|
|
5.
|
Зажимы, шт.
|
Фиксация круглой эластичной тесьмы
|
|
4
|
|
6.
|
Люверсы № 2, шт.
|
Продергивание круглой эластичной тесьмы
|
Диам.4,5
|
6
|
|
7.
|
Трикотаж, м.
|
Внутренний манжет
|
60,0
|
0,40
|
|
8.
|
Пуговицы, шт.
|
Застежка разреза верхнего полотна.
|
Диам.28,0
|
5
|
|
9.
|
Контактная лента «Велькро», м.
|
Фиксация внутреннего ветрозащитного клапана
|
20,0
|
0,30
|
Таблица 3. Спецификация деталей кроя.
|
№/п
|
Наименование деталей кроя
|
Количество деталей кроя
|
|
В лекалах
|
В крое
|
|
1.
|
Материал верха
|
|
|
1.1
|
Верхняя часть верхней панели
|
1
|
1
|
|
1.2
|
Клапан потайной застежки
|
1
|
1
|
|
1.3
|
Деталь под потайную застежку
|
1
|
1
|
|
1.4
|
Накладной нагрудный карман
|
1
|
1
|
|
1.5
|
Клапан накладного нагрудного кармана
|
1
|
1
|
|
1.6
|
Внутренний ветрозащитный клапан
|
1
|
1
|
|
1.7
|
Нижняя часть верхней панели
|
1
|
1
|
|
1.8
|
Нижняя панель
|
1
|
1
|
|
1.9
|
Капюшон
|
1
|
2
|
|
1.10
|
Кулиса капюшона
|
1
|
1
|
|
1.11
|
Манжет (трикотаж)
|
1
|
2
|
|
1.12
|
Деталь под пуговицу
|
1
|
5
|
|
1.13
|
Деталь под петлю
|
1
|
2
|
|
2.
|
Материал подкладки.
|
|
|
2.1
|
Верхняя часть верхней панели
|
1
|
1
|
|
2.2
|
Подкладка накладного нагрудного кармана
|
1
|
1
|
|
2.3
|
Подкладка клапана накладного нагрудного кармана
|
1
|
1
|
|
2.4
|
Подкладка внутреннего ветрозащитного клапан
|
1
|
1
|
|
2.5
|
Нижняя часть верхней панели
|
1
|
1
|
|
2.6
|
Нижняя панель
|
1
|
1
|
|
2.7
|
Подкладка капюшона
|
1
|
2
|
|
3.
|
Утеплитель
|
|
|
3.1
|
Верхняя часть верхней панели
|
1
|
1
|
|
3.2
|
Утеплитель накладного нагрудного кармана
|
1
|
1
|
|
3.3
|
Утеплитель клапана накладного нагрудного кармана
|
1
|
1
|
|
3.4
|
Утеплитель внутреннего ветрозащитного клапана
|
1
|
1
|
|
3.5
|
Нижняя часть верхней панели
|
1
|
1
|
|
3.6
|
Нижняя панель
|
1
|
1
|
|
3.7
|
Утеплитель капюшона
|
1
|
2
|

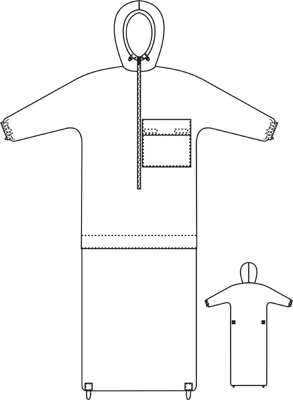

Технический рисунок
