Мешок спальный-трансформер «Робинзон-2» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение
Мешок спальный – трансформер «Робинзон-2» предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

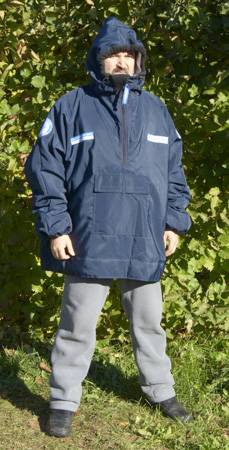

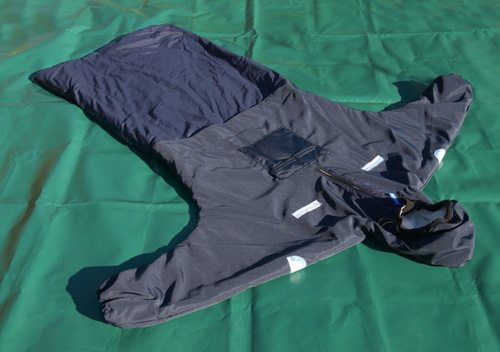

Мешок спальный - трансформер «Робинзон-2» типа «Кокон-анорак» трансформируется из мешка спального в куртку и жилет.
Мешок спальный с нагрудной застежкой на тесьму «молния», с цельновыкроенными рукавами, с капюшоном, без дна.
Куртка и жилет состегиваются между собой по нижним краям при помощи двух разъемных «молний» и 8 обметных петель и 8 пуговиц на тесьме. Застежка на пуговицы – потайная.

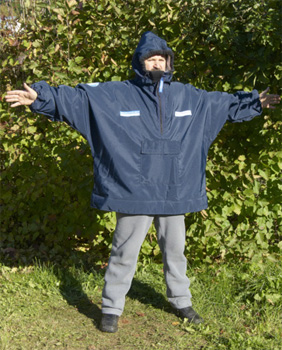

Куртка с центральной застежкой на тесьму «молния» до линии груди, с внутренним ветрозащитным клапаном фигурной формы. Тесьма «молния» начинается от лицевого выреза капюшона и доходит до линии груди. Внутренний ветрозащитный клапан с изнаночной стороны изделия крепится в двух местах на контактную ленту «Велькро».
Полочка – целая, с нагрудным накладным карманом с клапаном, закрывающимся при помощи контактной ленты «Велькро».

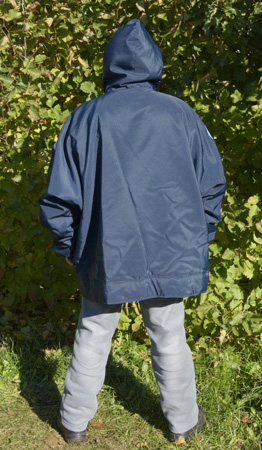

Спинка - целая.

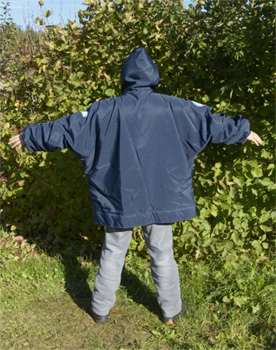

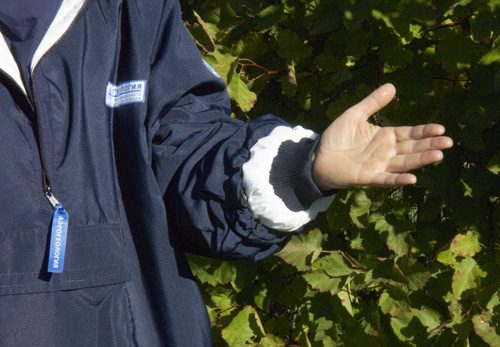

Рукава цельновыкроенные с полочкой и спинкой, слегка заужены к низу. Объем по низу рукавов регулируется при помощи круглой эластичной тесьмы с зажимом, продернутой в подгибку низа рукава. Рукава с внутренними трикотажными манжетами.

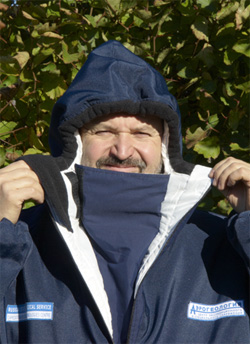

Капюшон со швом посередине, втачной с углубленной горловиной Лицевой вырез капюшона регулируется и фиксируется при помощи круглой эластичной тесьмы с двумя зажимами, продернутой в кулису лицевого выреза капюшона. Кулиса лицевого выреза капюшона выполнена из полартэка или флиса. Верхняя часть тесьмы «молния» (у лицевого выреза капюшона) закрыта специальным клапаном.
Низ куртки с тесьмой «молния» по периметру и супатной застежкой на 8 обметных петель.

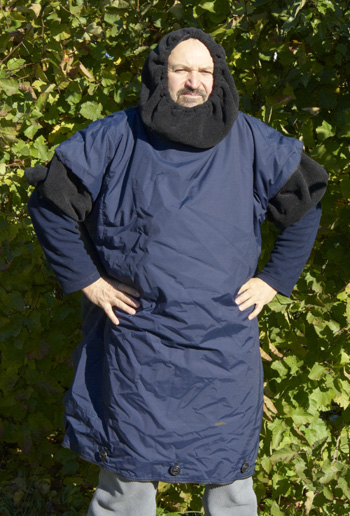

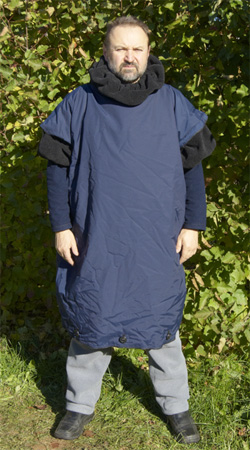

Жилет с ответной частью тесьмы «молния» по периметру линии низа с 8 пуговицами на тесьме, с прорезями для головы и рук.
Прорезь для головы обработана в нижнем шве мешка спального и закрывается на тесьму «молния». С изнаночной стороны вдоль разреза притачивается высокий тубус, который может исполнять роль и воротника, и капюшона. Ширина верхнего края регулируется при помощи круглой эластичной тесьмы с зажимом, которая продергивается в припуск подгибки верхнего края.
Прорези для рук обработаны в нижних частях боковых швов и закрываются на тесьму «молния». С изнаночной стороны вдоль каждого из разрезов притачивается тубус, выполняющий роль манжет или короткого рукава. Ширина тубуса регулируется при помощи круглой эластичной тесьмы с зажимом нижней части, продернутой в подгибку низа.
Мешок спальный с одним слоем утеплителя. Верхний слой – без утеплителя, а внутренний материал – с одним слоем. Материал подкладки выстеган с утеплителем.
4.Особенности технологической обработки.
Спальный мешок имеет один слой утеплителя: он выстегивается с материалом подкладки. Расстояние между строчками стежками составляет 20,0 см. Стежка – сквозная.
Капюшон состоит из двух деталей, со швом посередине. Вдоль лицевого выреза капюшона между слоями материала втачивается кулиса, выполненная из полартэка или флиса, куда продергивается круглая эластичная тесьма с двумя зажимами.
Длина тесьмы «молния» на верхней панели (полочке) – 65,0 см. Тесьма «молния» должна быть с двухязычковым замком.
Внутренний ветрозащитный клапан имеет фигурную форму и один слой утеплителя, который выстегивается вместе с материалом подкладки. Размер клапана в готовом виде - 68,0*20,0 см (вверху) и 10,0 см (внизу). Клапан обтачивается с трех сторон, вывертывается на лицевую сторону. По контуру клапана прокладывается двойная отделочная строчка, ширина строчки 0,1 и 0,6 см. Для предупреждения смещения внутреннего клапана во время эксплуатации клапан крепится внутренней верхней панели в двух местах при помощи контактной ленты «Велькро». Размер контактной ленты: 10,0*2,0 см.
На полочке куртки обрабатывается нагрудный накладной карман с клапаном. Клапан застегивается при помощи контактной ленты «Велькро». Размер кармана в готовом виде – 25,5*21,0 см, клапана – 25,5*8,0 см, контактной ленты 10,0*2,0 см (два отрезка).
По нижнему краю куртки обрабатывается потайная застежка с 8 обметными петлями. На расстоянии 6,0 см от нижнего края куртки притачиваются две разъемные тесьмы «молния» (одна часть, ответная часть притачивается к нижнему краю жилета). Длина каждой тесьмы «молния» - 90,0 см. Тесьма «молния» должна быть двухязычковой. При притачивании тесьмы «молния» необходимо обратить внимание на то, чтобы процесс застегивания от середины полочки и расстояние между замками тесьмы «молния» (по центру полочки) было 1,0-1,5 см – это необходимо для удобства состыковки двух частей спального мешка.
Спинка куртки – целая.
Рукава цельновыкроенные
Объем низа рукавов регулируется при помощи круглой эластичной тесьмы с зажимом, которая продергивается в припуск подгибки низа.
На расстоянии 10,0 см от шва застрачивания низа рукавов притачиваются вкруговую трикотажные манжеты. Трикотажные манжеты собираются и обметываются на крае-обметочной машине.
В нижнем шве спального мешка обрабатывается горловина жилета. Горловина застегивается на тесьму «молния» с двухязычковым замком. Длина тесьмы «молния» - 39,0 см. На расстоянии 3,5 см от края с изнаночной стороны жилета притачивается широкий тубус, который может использоваться и как воротник-стойка, и как капюшон. Ширина верхнего края регулируется при помощи круглой эластичной тесьмы с зажимом, которая продергивается в припуск подгибки верхнего края тубуса. Высота тубуса должна быть не менее 60,0 см. Величина подгибки верхнего края тубуса – 1,5 см. тубус собирается на крае-обметочной машине.
В нижних частях боковых швов спального мешка обрабатываются проймы жилета. Проймы застегиваются на тесьму «молния» с двухязычковым замком. Тесьма «молния» устанавливается таким образом, чтобы процесс застегивания осуществлялся снизу вверх. Длина каждой тесьмы – 35,0 см. на расстоянии 3,5 см от края проймы со стороны подкладки жилета притачивается тубус, выполняющий роль короткого рукава. Степень прилегания рукава регулируется за счет круглой эластичной тесьмы с зажимом, которая продергивается в припуск подгибки. Высота тубуса проймы должна быть не менее 20,0 см.
Тубус горловины и тубусы пройм жилета выполняются из флиса или полартэка.
По нижнему краю жилета притачивается ответная часть тесьмы «молния» для состыковки с курткой.
На расстоянии 4,0 см от нижнего края жилета пришиваются 8 пуговиц на тесьме. Пуговицы сначала притачиваются на специальные детали под пуговицы, размер которых в готовом виде составляет 4,0*4,0 см, и только потом на жилет. Расстояние между пуговицами составляет 22,5 см. Диаметр пуговиц – 28,0 мм.
Длина мешка спального – 210,0 см (от высшей точки капюшона до линии низа).
Ширина мешка спального – 93,0 см (на уровне линии талии и линии низа).
На полочку куртки и рукава по намеченным линиям настрачиваются фирменные эмблемы:
- правая полочка – Russian state geological service (прямоугольная);
- левая полочка – «Аэрогеология» (прямоугольная);
- левый рукав – «Роснедра» (полукруглая);
- правый рукав – «Аэрогеология» (круглая).
Спецификация материалов и фурнитуры
Таблица 1. Спецификация материалов.
| |
Наименование материала
|
Назначение
|
Ширина, см
|
Расход
|
|
1.
|
Ткань полиэфирная, м.
|
Детали верха
|
150,0
|
5,0
|
|
2.
|
Холлфайбер Р191, плотность 100 г/м2
|
Детали утеплителя
|
150,0
|
5,0
|
|
3.
|
Taffeta, м.
|
Детали подкладки
|
150,0
|
5,0
|
|
4.
|
Флис (полартэк)
|
Деталь кулисы капюшона, тубус горловины жилета, тубус проймы жилета
|
150,0
|
1,10
|
Таблица 2. Спецификация фурнитуры.
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Застежка «молния-спираль» рулонная, тип 5, м.
|
Застежка нагрудная на верхней панели мешка спального,
Горловина жилета.
Пройма жилета
|
5,0
|
0,65
0,39
0, 70
|
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5, шт.
|
|
5,0
|
4
|
|
3.
|
Тесьма «молния» разъемная, тип 5, шт.
|
Пристегивание куртки к жилету
|
900,0
|
2
|
|
4.
|
Тесьма эластичная круглая, м.
|
Регулирование объема лицевого выреза капюшона.
Регулирование объема по низу рукавов.
Регулирование ширины тубуса горловины жилета
Регулирование ширины тубуса проймы жилета
|
диам. 4,0
|
0,75
1.10
1,07
1,90
|
|
5.
|
Зажимы, шт.
|
Фиксация круглой эластичной тесьмы
|
|
7
|
|
6.
|
Люверсы № 2, шт.
|
Продергивание круглой эластичной тесьмы
|
диам. 4,5
|
14
|
|
7.
|
Трикотаж, м.
|
Внутренний манжет
|
60,0
|
0,40
|
|
8.
|
Пуговицы, шт.
|
Застежка разреза верхнего полотна.
|
диам. 28,0
|
8
|
|
9.
|
Контактная лента «Велькро», м.
|
Фиксация внутреннего ветрозащитного клапана
|
20,0
|
0,20
|
Спецификация деталей кроя.
|
№/п
|
Наименование деталей кроя
|
Количество деталей кроя
|
|
В лекалах
|
В крое
|
|
1.
|
Материал верха
|
|
|
1.1
|
Полочка куртки
|
1
|
1
|
|
1.2
|
Накладной карман на полочке куртки
|
1
|
1
|
|
1.3
|
Клапан накладного кармана
|
1
|
1
|
|
1.4
|
Спинка
|
1
|
1
|
|
1.5
|
Капюшон
|
1
|
2
|
|
1.6
|
Кулиса капюшона
|
1
|
1
|
|
1.7
|
Внутренний ветрозащитный клапан
|
1
|
1
|
|
1.8
|
Манжет (трикотажное полотно)
|
1
|
2
|
|
1.9
|
Деталь под супатную застежку
|
1
|
1
|
|
1.10
|
Специальная деталь под тесьму «молния»
|
1
|
2
|
|
1.11
|
Полочка жилета
|
1
|
1
|
|
1.12
|
Спинка жилета
|
1
|
1
|
|
1.13
|
Деталь под пуговицу
|
1
|
8
|
|
1.14
|
Тубус горловины жилета
|
1
|
1
|
|
1.15
|
Тубус проймы жилета
|
1
|
2
|
|
2.
|
Материал подкладки.
|
|
|
2.1
|
Полочка куртки
|
1
|
1
|
|
2.2
|
Накладной карман на полочке куртки
|
1
|
1
|
|
2.3
|
Клапан накладного кармана
|
1
|
1
|
|
2.4
|
Спинка куртки
|
1
|
1
|
|
2.5
|
Капюшон
|
1
|
2
|
|
2.6
|
Внутренний ветрозащитный клапан
|
1
|
1
|
|
2.7
|
Полочка жилета
|
1
|
1
|
|
2.8
|
Спинка жилета
|
1
|
1
|
|
3.
|
Утеплитель
|
|
|
3.1
|
Полочка куртки
|
1
|
1
|
|
3.2
|
Накладной карман на полочке куртки
|
1
|
1
|
|
3.3
|
Клапан накладного кармана
|
1
|
1
|
|
3.4
|
Спинка куртки
|
1
|
1
|
|
3.5
|
Капюшон
|
1
|
2
|
|
3.6
|
Внутренний ветрозащитный клапан
|
1
|
1
|
|
3.7
|
Полочка жилета
|
1
|
1
|
|
3.8
|
Спинка жилета
|
1
|
1
|

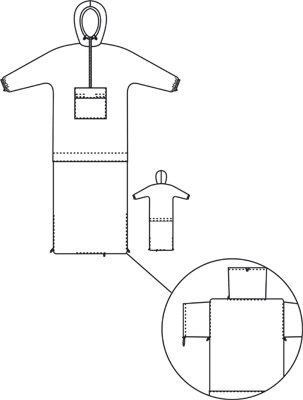

Технический рисунок
