Спальный мешок «Ностальжи» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение.
Спальный мешок «Ностальжи» предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки.
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

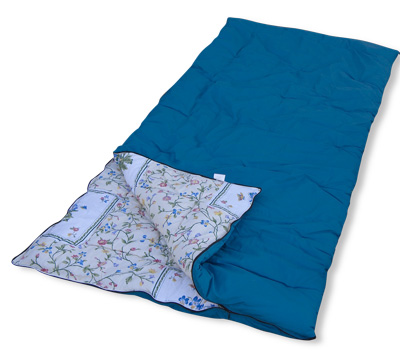

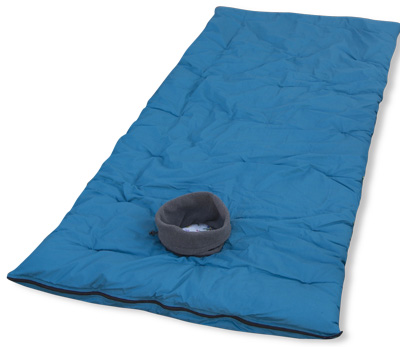

Спальный мешок «Ностальжи» типа «Одеяло».
Спальный мешок прямоугольной формы с застежкой на тесьму «молния», без дна, с треугольным лицевым вырезом.
Верхняя панель, цельновыкроенная с нижней панелью, с треугольным лицевым вырезом и внутренним клапаном по лицевому вырезу. Клапан повторяет форму лицевого выреза.
Тесьма «молния» проходит по нижнему, боковому и верхнему краям спального мешка. Такая форма позволяет трансформировать спальный мешок из «одеяла» в «кокон» и обратно.
Вдоль застежки на верхней панели, со стороны подкладки спального мешка обрабатывается один внутренний накладных кармана треугольной формы.
Спальный мешок с одним слоем утеплителя.
Спальный мешок упаковывается в компрессионный мешок.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
4.Особенности технологической обработки
1. Размеры спального мешка «Ностальжи»:
длина (по середине) верхней и нижней панелей – 210,0 см;
ширина на уровне плеч и по низу– 100,0 см;
длина тесьмы «молния» - 420,0 см;
размер лицевого выреза – 15,0*15,0*15,0 см;
размер внутреннего клапана – 20,0*20,0*20,0 см;
Спальный мешок имеет один слой утеплителя: он выстегивается с материалом подкладки. Стежка – сквозная.
Лицевой треугольный вырез окантовывается косой бейкой, выполненной из полартэка или флиса.
Внутренний клапан имеет один слой утеплителя, который выстегивается насквозь, располагаясь между двумя слоями материала верха. Подкладка клапана выполнена из полартэка или флиса. Клапан по контуру окантовывается. Клапан притачивается по верхней стороне треугольного лицевого выреза, с внутренней стороны спального мешка двумя параллельными строчками с расстоянием между ними 0,5 см.
Тесьма «молния» притачивается по нижнему, боковому и верхнему краям спального мешка таким образом, чтобы по нижнему и верхнему краям оставались небольшие хвостики (примерно 5,0-6,0 см) – это необходимо для удобства застегивания спального мешка. Тесьма «молния» - неразъемная, с двумя замками.
Внутренний карман имеет форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии застежки и располагаться на расстоянии 4,5 см от обработанной тесьмы «молния» и 65,0 см от верхней точки спального мешка.
По боковым швам подкладки предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.
6.Спецификация материалов и фурнитуры
Таблица 1 Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
|
1.
|
Ткань арт. 5505 (вискоза – 33 %, НПэф – 67 %)
|
Детали верха спального мешка
|
148,0
|
4,5
|
|
2.
|
Холлофайбер Р198, плотность 200 г/м2
|
Детали утеплителя
|
150,0
|
9,0
|
Таблица 2. Спецификация фурнитуры.
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Застежка «молния-спираль» рулонная, тип 5-10, м
|
Застежка разреза спального мешка
|
5,0-10,0
|
4,20
|
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5-10, шт.
|
|
5,0-10,0
|
2
|

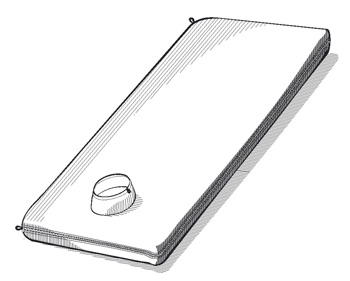

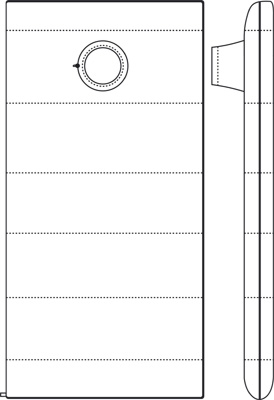

Технический рисунок:
