Мешок спальный двухместный открытого типа с откидывающимся верхним клапаном.
Спальный мешок «Двойка» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение.
Спальный мешок ««Двойка»» предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей (двухместный спальный мешок фирмы «Скеть»). Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

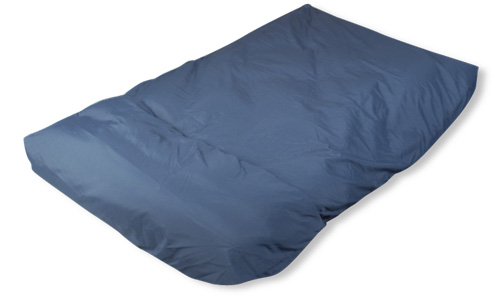

Спальный мешок «Двойка» типа «Кокон».

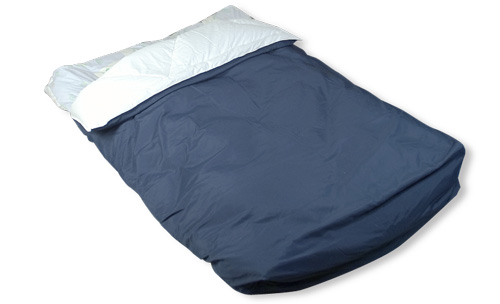

Спальный мешок без застежки, с дном, объемным подголовником и клапаном, переходящим на верхнюю панель.
Спальный мешок не имеет ни верхнего, ни нижнего швов – он выполняется из целого куска материала. Верхняя панель переходит в нижнюю, а нижняя панель, в свою очередь, переходит в клапан верхней панели. Дно и объем в области головы образуется за счет застрачивания полотна «на уголок». Боковые швы спального мешка окантовываются. В шов стачивания дна вставляются две петли из стропы (для подвешивания).

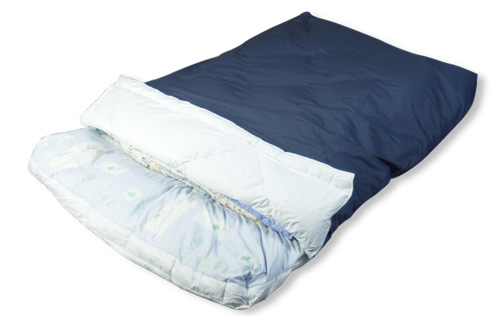

К лицевому вырезу спального мешка притачивается фартук с одним слоем утеплителя. К отлетному краю фартук немного сужается.
Вдоль боковых швов со стороны подкладки спального мешка обрабатываются два внутренних накладных кармана треугольной формы.
Спальный мешок с двумя слоями утеплителя. Каждый из слоев, соответственно, выстегивается с материалом верха и с материалом подкладки.
Спальный мешок упаковывается в компрессионный мешок.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
4.Особенности технологической обработки
Размеры спального мешка «Двойка»:
длина верхней панели – 172,0 см;
длина нижней панели – 215,0 см;
длина клапана верхней панели – 60,0 см;
ширина на уровне плеч и по низу – 150,0 см;
высота стенки подголовника – 15,0 см;
высота дна – 30,0 см;
высота фартука по середине – 40,0 см;
ширина фартука по отлетному краю – 132,0 см.
Спальный мешок имеет два слоя утеплителя: он выстегивается как с материалом верха, так и с материалом подкладки. Расстояние между строчками стежками составляет 25,0 см. Стежка – сквозная. При выполнении стежки необходимо обратить внимание на то, чтобы линии стежки верхнего и внутреннего полотен не совпадали.
По верхнему вырезу верхней панели спального мешка притачивается фартук.
Фартук – с одним слоем утеплителя. Фартук имеет форму трапеции с основаниями, соответственно, 150,0 и 132,0 см и высотой 40,0 см. Фартук обтачивается с трех сторон, вывертывается и прокладывается отделочная строчка по контуру. Открытый срез втачивается в шов обтачивания лицевого выреза спального мешка.
Выстеганное и соединенное по контуру полотно складывается таким образом, чтобы клапан верхней панели перекрывал лицевой вырез, с втачанным в него фартуком, на 17,0 см. Стачать боковые швы, затем окантовать стропой.
Дно и стенка в области головы образуются за счет стачивания полотна «на уголок». При этом длина шва стачивания в области головы должна быть 15,0 см, а в области ног – 30,0 см. В шов стачивания дна вставляются две навесные петли. Эти петли используются для подвешивания спального мешка. Размер петель в готовом виде: 7,0 х 3,5 см.
Внутренние карманы имеют форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии разреза и располагаться на расстоянии 4,5 см от бокового шва и 40,0 см от шва притачивания фартука.
По боковым швам подкладки предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.
6.Спецификация материалов и фурнитуры.
Таблица 1. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
|
1.
|
Ткань полиэфирная
|
Детали верха подкладки
|
148,0
|
11,0
|
|
2.
|
Холлофайбер Р191, плотность 100 г/м2
|
Детали утеплителя
|
150,0
|
10,5
|
|
3.
|
Подкладочная крупноячеистая сетка
|
Детали внутреннего кармана
|
148,0
|
0,5
|
Таблица 2. Спецификация фурнитуры.
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Стропа, м
|
Навесные петли по шву стачивания дна, окантовка внутренних карманов и боковых швов
|
20,0
|
7,0
|

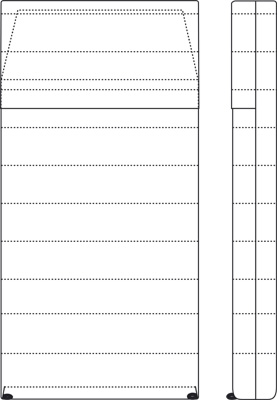

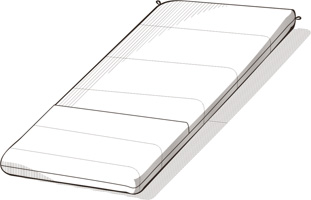

Технический рисунок:
