Спальный мешок «Большой геолог - 2» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение.
Спальный мешок «Большой геолог - 2» предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки.
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей (спальный мешок «Богатырь» - БВН-инжениринг). Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

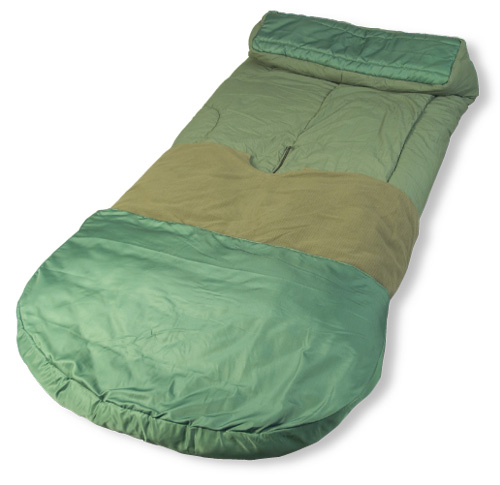

Спальный мешок «Большой геолог - 2» типа «Кокон».
Спальный мешок с застежкой, с дном, объемным подголовником и клапаном, переходящим на верхнюю панель.
Верхняя панель целая, состоит из трех деталей: непосредственно верхней панели, фартука и клапана, заходящего на верхнюю панель. Фартук с фигурным верхним вырезом без утеплителя, в качестве внутреннего слоя используется флис или полартек. Верхняя панель с центральной застежкой на тесьму «молния» и внутренним ветрозащитным клапаном. Тесьма «молния» начинается от верхнего края фартука и составляет, примерно, 4/7 длины верхней панели спального мешка.
Нижняя панель целая с цельно выкроенным подголовником. Подголовник – объемный, имеет стенку в области верхней части головы. Стенка подголовника с одной стороны притачивается к нижней панели спального мешка, с другой – к клапану верхней панели.
Вдоль центральной застежки со стороны подкладки спального мешка обрабатываются два внутренних накладных кармана треугольной формы.
Спальный мешок с утеплителем. Верхний слой – без утеплителя, а внутренний материал – с одним слоем. Материал подкладки выстеган с утеплителем.
Спальный мешок упаковывается в компрессионный мешок.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
4.Особенности технологической обработки
Размеры спального мешка «Большой геолог - 2»:
длина (по середине) верхней панели – 210,0 см;
длина (по середине) нижней панели – 255,0 см;
длина (по середине) клапана верхней панели – 75,0 см;
ширина на уровне плеч – 120,0 см;
ширина на уровне 17,0 см от шва притачивания дна – 90,0 см;
высота стенки подголовника – 16,0 см;
размеры дна – 64,0 х 32,0 см;
ширина фартука по середине – 10,0 см;
ширина фартука по краям – 30,0 см;
длина тесьмы «молния» (от верхнего края фартука) - 130,0 см;
размер внутреннего клапана – 135,0 х 15,0 см.
Спальный мешок имеет один слой утеплителя: он выстегивается с материалом подкладки. Расстояние между строчками стежками составляет 17,5 см. Стежка – сквозная.
По верхнему вырезу верхней панели спального мешка притачивается фартук.
Фартук – без утеплителя, двухслойный: верхний слой – материал верха, внутренний – флис или полартек. Отлетной край фартука фигурной формы. Размеры: ширина по середине – 10,0 см., ширина по краям – 30,0 см.; радиус лицевого углубления – 10,0 см.
Внутренний ветрозащитный клапан имеет один слой утеплителя, который выстегивается насквозь, располагаясь между двумя слоями материала верха. Размер клапана: 135,0 * 15,0 см. Клапан обтачивается по контуру. Клапан притачивается с внутренней стороны спального мешка двумя параллельными строчками с расстоянием между ними 0,5 см.
На верхней панели обрабатывается застежка на тесьму «молния». Тесьма «молния» - двухязычковая. Тесьма «молния» начинается от верхнего края фартука, притачанного по верхнему вырезу спального мешка. Длина «молнии» - 130,0 см. Тесьма «молния» располагается между слоями верхнего материала и подкладки, выстеганной с утеплителем.
С лицевой стороны верхней панели вдоль разреза (тесьмы «молния») обрабатывается дублирующая застежка на 6 навесных петель и 6 пуговиц. Крепление пуговиц осуществляется при помощи стропы. Первая навесная петля притачивается по шву притачивания фартука к лицевому вырезу спального мешка, остальные – через каждые 20,0 см; последняя петля притачивается на расстоянии 20,0 см от нижнего угла застежки. Диаметр пуговиц составляет 28 мм. Размер навесной петли в готовом виде: 6,0*2,0 см.
Нижняя панель спального мешка целая с подголовником. Подголовник – объемный, имеет стенку. Высота стенки 16,0 см. стенка переходит на 30,0 см в боковые швы.
К верхнему краю стенки подголовника притачивается клапан, который как и стенка подголовника переходит на верхнюю панель на 30,0 см.
Стенка подголовника и клапан верхней панели – с утеплителем. Обработка утеплителя такая же, как на верхней и нижней панели спального мешка.
Внутренние карманы имеют форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии застежки и располагаться на расстоянии 4,5 см от обработанной тесьмы «молния» и 40,0 см от шва притачивания фартука.
Дно прямоугольное со слегка скругленными углами. Размеры дна: длина – 64,0 см, высота – 32,0 см. Во избежание смещения внутреннего и внешнего слоев спального мешка необходимо закрепить шов притачивания дна верхнего слоя к шву притачивания дна внутреннего слоя. В шов притачивания дна верхнего слоя втачиваются две петля из стропы. Размер петель в готовом виде: 7,0 х 3,5 см.
По боковым швам подкладки предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.

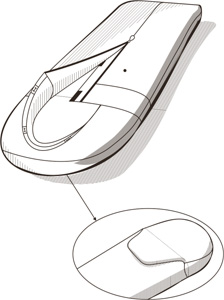

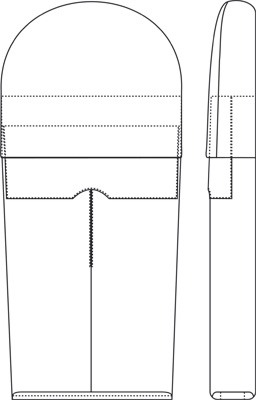

Схема обработки верхней части спального мешка

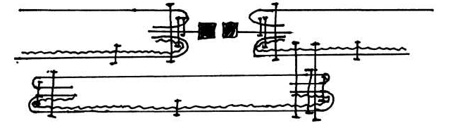

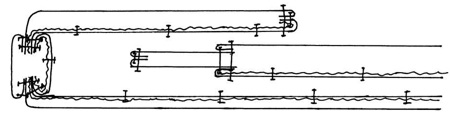

Схема обработки застежки спального мешка
5.Спецификация материалов и фурнитуры.
Таблица 1. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
|
1.
|
Ткань полиэфирная
|
Детали верха подкладки
|
148,0
|
500,0
|
|
2.
|
Холлофайбер Р198, плотность 200 г/м2
|
Детали утеплителя
|
150,0
|
10,0
|
|
3.
|
Подкладочная крупноячеистая сетка
|
Детали внутреннего кармана
|
148,0
|
0,5
|
|
4.
|
Флис (полартэк)
|
Подкладка фартука
|
150,0
|
0,5
|
Таблица 2. Спецификация фурнитуры.
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Застежка «молния-спираль» рулонная, тип 10, м
|
Застежка разреза спального мешка
|
10,0
|
1,3
|
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 10, шт.
|
|
10,0
|
1
|
|
3.
|
Стропа, м
|
Навесные петли, фиксация пуговиц, продергивание в кулису, окантовка внутренних карманов, навесные петли по шву притачивания дна
|
10,0
20,0
|
2,0
4,0
|
|
4.
|
Пуговицы, шт.
|
Застежка дублирующая разреза верхнего полотна.
|
диам. 28,0
|
6
|
