«Большой геолог - 1» - мешок спальный открытого типа с откидывающимся верхним клапаном и плечевой накидкой, с дном и объемным подголовником.
Спальный мешок «Большой геолог - 1» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение.
Спальный мешок «Большой геолог - 1» предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки.
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей (спальный мешок «Богатырь» - БВН-инжениринг). Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

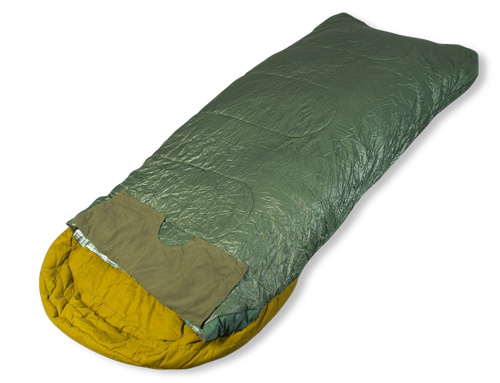

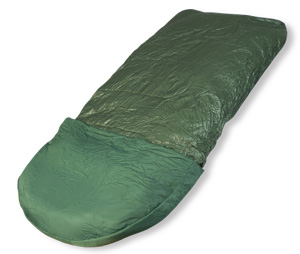

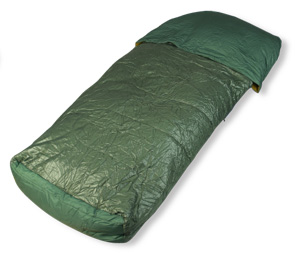

Спальный мешок «Большой геолог - 1» типа «Кокон», без застежки, с дном, объемным подголовником и клапаном, переходящим на верхнюю панель.
Верхняя панель целая, состоит из трех деталей: непосредственно верхней панели, фартука и клапана, заходящего на верхнюю панель. Фартук с фигурным верхним вырезом без утеплителя, в качестве внутреннего слоя используется флис или полартек.
Нижняя панель целая с цельно выкроенным подголовником. Подголовник – объемный, имеет стенку в области верхней части головы. Стенка подголовника с одной стороны притачивается к нижней панели спального мешка, с другой – к клапану верхней панели.
Вдоль боковых швов со стороны подкладки спального мешка обрабатываются два внутренних накладных кармана треугольной формы.
Спальный мешок с утеплителем. Верхний слой – без утеплителя, а внутренний материал – с одним слоем. Материал подкладки выстеган с утеплителем.
Спальный мешок упаковывается в компрессионный мешок.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
4.Особенности технологической обработки.
1. Размеры спального мешка «Большой геолог - 1»:
длина (по середине) верхней панели – 210,0 см;
длина (по середине) нижней панели – 255,0 см;
длина (по середине) клапана верхней панели – 75,0 см;
ширина на уровне плеч – 120,0 см;
ширина на уровне 17,0 см от шва притачивания дна – 90,0 см;
высота стенки подголовника – 16,0 см;
размеры дна – 64,0 х 32,0 см;
ширина фартука по середине – 10,0 см;
ширина фартука по краям – 30,0 см.
Спальный мешок имеет один слой утеплителя: он выстегивается с материалом подкладки. Расстояние между строчками стежками составляет 17,5 см. Стежка – сквозная.
По верхнему вырезу верхней панели спального мешка притачивается фартук.

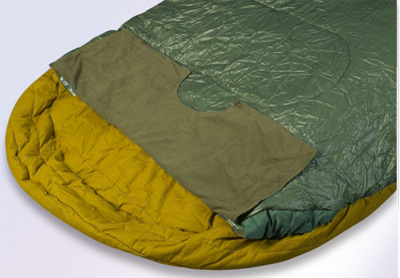

Фартук – без утеплителя, двухслойный: верхний слой – материал верха, внутренний – флис или полартек. Отлетной край фартука фигурной формы. Размеры: ширина по середине – 10,0 см., ширина по краям – 30,0 см.; радиус лицевого углубления – 10,0 см.
Нижняя панель спального мешка с подголовником. Подголовник – объемный, имеет стенку. Высота стенки 16,0 см. стенка переходит на 30,0 см в боковые швы.
К верхнему краю стенки подголовника притачивается клапан, который как и стенка подголовника переходит на верхнюю панель на 30,0 см.
Стенка подголовника и клапан верхней панели – с утеплителем. Обработка утеплителя такая же, как на верхней и нижней панели спального мешка.
Внутренние карманы имеют форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии разреза и располагаться на расстоянии 4,5 см от бокового шва и 40,0 см от шва притачивания фартука.
Дно прямоугольное со слегка скругленными углами. Размеры дна: длина – 64,0 см, высота – 32,0 см. Во избежание смещения внутреннего и внешнего слоев спального мешка необходимо закрепить шов притачивания дна верхнего слоя к шву притачивания дна внутреннего слоя. В шов притачивания дна верхнего слоя втачиваются две петля из стропы. Размер петель в готовом виде: 7,0 х 3,5 см.
По боковым швам подкладки предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.

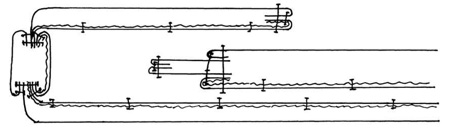

Схема обработки верхней части спального мешка:
5.Спецификация материалов и фурнитуры
Таблица 1. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
|
1.
|
Ткань полиэфирная
|
Детали верха подкладки
|
148,0
|
500,0
|
|
2.
|
Холлофайбер Р198, плотность 200 г/м2
|
Детали утеплителя
|
150,0
|
10,0
|
|
3.
|
Подкладочная крупноячеистая сетка
|
Детали внутреннего кармана
|
148,0
|
0,5
|
|
4.
|
Флис (полартэк)
|
Подкладка фартука
|
150,0
|
0,5
|
Таблица 2. Спецификация фурнитуры.
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Стропа, м
|
Навесные петли по шву притачивания дна, окантовка внутренних карманов.
|
20,0
|
4,0
|

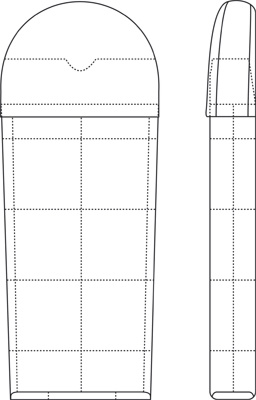

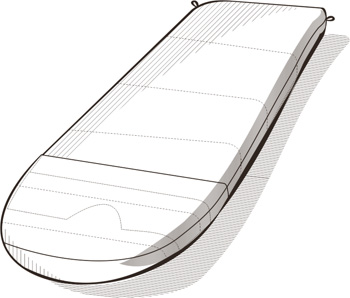

Технический рисунок:
