Спальный мешок «Юкси» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
Назначение
Спальные мешки «Карху» предназначены для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
Источник разработки
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей (спальный мешок финского производства). Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.

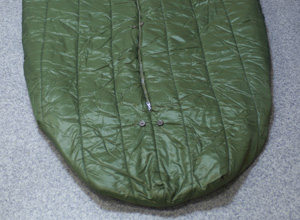

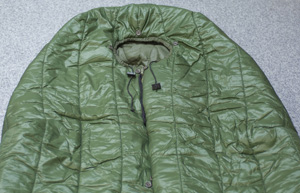

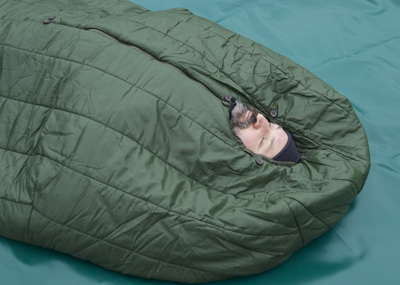

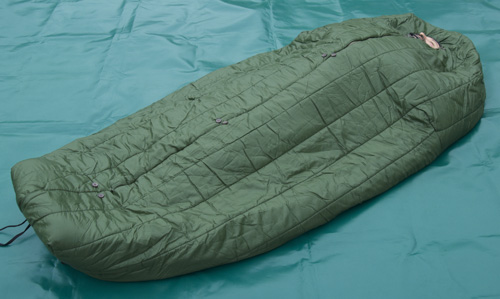

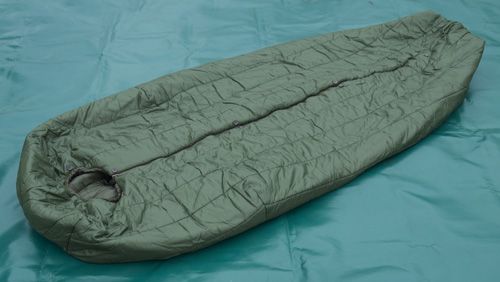

Описание внешнего вида
Спальный мешок «Карху» типа «Кокон».
Спальный мешок с застежкой на тесьму «молния», с двумя внутренними ветрозащитными клапанами.
Верхняя панель состоит из двух частей, со швом посередине, с центральной застежкой на тесьму «молния» и двумя внутренними ветрозащитными клапанами, застегивающимися между собой при помощи контактной ленты «Вилькро», и небольшим круглым лицевым вырезом. По окружности лицевого выреза притачивается невысокий тубус из флиса или полартэка, отлетной край которого стягивается при помощи круглой эластичной тесьмы и одного зажима. Застежка на тесьму «молния» дублируется 6 навесными петлями и 6 пуговицами на тесьме.
Верхняя панель с 8 вытачками, придающими объем спальному мешку по низу с образованием дна, в верхней части головы с образованием капюшона и в области плечевого пояса для создания дополнительного комфорта.
Нижняя панель – целая, с закруглениями в верхней части и постепенным сужением к низу.
Вдоль центральной застежки со стороны подкладки спального мешка обрабатываются два внутренних накладных кармана треугольной формы.
Спальный мешок с двумя слоями утеплителя, каждый из которых выстегивается с соответствующим слоем материала: материалом верха или материалом подкладки.
Спальный мешок упаковывается в компрессионный мешок.
Внутри спального мешка предусмотрены места крепления вкладыша.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
Особенности технологической обработки
Размеры спального мешка «Карху»:
длина (по середине) нижней панелей – 216,0 см;
ширина нижней панели на уровне плеч – 72,0 см;
ширина нижней панели на уровне шва притачивания к верхней панели – 24,0 см;
ширина нижней панели на расстоянии 25,0 см от шва притачивания к верхней панели – 56,0 см;
ширина нижней панели на расстоянии 50,0 см от шва притачивания к верхней панели – 66,0 см;
ширина нижней панели на расстоянии 100,0 см от шва притачивания к верхней панели – 72,0 см;
радиус закруглений в верхней части нижней панели – 36,0 см;
расстояние от шва притачивания нижней панели к верхней панели до тесьмы «молния» - 56,0 см;
длина тесьмы «молния» - 150,0 см;
размер внутренних клапанов – 150,0 х 9,0 см – 2 шт.;
размер вытачки по середине верхней части верхней панели – 24,0*12,0 см;
размер боковой вытачки в верхней части верхней панели – 19,0*10,0 см;
размер плечевой вытачки – 28,0*10,0 см;
размер вытачки по середине нижней части верхней панели – 24,0*8,0 см;
размер боковой вытачки в нижней части верхней панели – 24,0*40,0 см;
диаметр лицевого выреза – 22,0 см;
высота тубуса лицевого выреза в готовом виде – 12,0 см;
Спальный мешок имеет два слоя утеплителя, каждый из которых выстегивается соответственно с материалом верха и с материалом подкладки. Расстояние между строчками стежками составляет 13,0 см. Стежка – сквозная и вертикальная.
На верхней панели обрабатываются вытачки для придания объема и повышения комфортности. Вытачки обрабатываются: в верхней части – 3 шт., в нижней части – 3 шт., в области плеча – 2 шт..
Внутренние ветрозащитные клапана имеют один слой утеплителя, который выстегивается насквозь, располагаясь между двумя слоями материала верха. Размер клапанов: 150,0* 9,0 см. Клапана притачивается с внутренней стороны спального мешка в шов втачивания тесьмы «молния». Для фиксации внутренних клапанов между собой предусмотрено крепление в 4-х местах при помощи контактной ленты «Вилькро». Размер контактной ленты: 6,0*2,0 см.
На верхней панели обрабатывается застежка на тесьму «молния». Тесьма «молния» с двумя двухязычковыми замками. Тесьма «молния» втачивается от лицевого выреза. Длина «молнии» - 150,0 см. Тесьма «молния» располагается между слоями верхнего и внутреннего материалов. Для предотвращения попадания материала в замок тесьмы «молния» при втачивании в правый срез разреза необходимо вставить стропу.
С лицевой стороны верхней панели вдоль разреза (тесьмы «молния») обрабатывается дублирующая застежка на 6 навесных петель и 6 пуговиц. Крепление пуговиц осуществляется при помощи стропы. Верхняя навесная петля притачивается на расстоянии 2,0 см от нижней точки лицевого выреза спального мешка, остальные – через каждые 25,0 см. Размер навесной петли в готовом виде: 6,0*2,0 см.
В шов соединения внешней и внутренней верхней панели по лицевому вырезу втачивается тубус из флиса или полартэка. Верхний отлетной край тубуса обрабатывается швом вподгибку с обметанным срезом, шир.шва 1,5 см. В припуск подгибки продергивается круглая эластичная тесьма с зажимами на концах. Высота тубуса в готовом виде – 12,0 см. Длина круглой эластичной тесьмы – 170 см.
Внутренние карманы имеют форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии застежки и располагаться на расстоянии 4,5 см от обработанной тесьмы «молния» и 40,0 см от нижней точки лицевого выреза.
По бокам и шву притачивания дна внутреннего слоя предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.
Спецификация материалов и фурнитуры
Таблица 1. Спецификация материалов
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
1.
|
Ткань полиэфирная
|
Детали верха подкладки
|
148,0
|
10,0
|
2.
|
Холлфайбер Р191, плотность 100 г/м2
|
Детали утеплителя
|
150,0
|
10,0
|
3.
|
Подкладочная крупноячеистая сетка
|
Детали внутреннего кармана
|
148,0
|
0,5
|
4.
|
Флис (полартэк)
|
Тубус лицевого выреза
|
150,0
|
0,12
|
Таблица 2. Спецификация фурнитуры
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
1.
|
Застежка «молния-спираль» рулонная, тип 5-10, м
|
Застежка разреза спального мешка
|
5,0-10,0
|
1,5
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5-10, шт.
|
|
5,0-10,0
|
2
|
3.
|
Стропа, м
|
Навесные петли, фиксация пуговиц, продергивание в кулису, окантовка внутренних карманов, стропа вдоль тесьмы «молния»
|
10,0
20,0
|
2,5
6,0
|
4.
|
Пуговицы, шт.
|
Застежка разреза верхнего полотна.
|
диам. 28,0
|
6
|
5.
|
Контактная лента «Вилькро», м
|
Крепление клапанов между собой
|
20,0
|
0,25
|
6.
|
Тесьма круглая эластичная, м
|
Регулирование длины тубуса лицевого выреза
|
диам.3,0
|
1,7
|

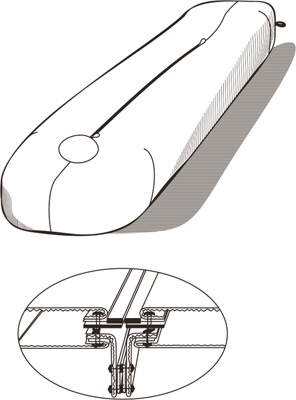

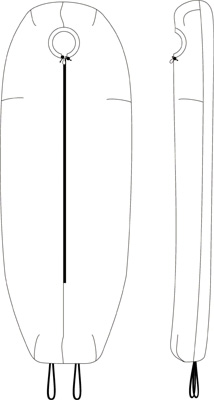

Технический рисунок:
Чехол к спальному мешку "Карху"
1.Назначение.
Чехлы к спальным мешкам «Карху» (в последствии – чехлы) предназначены для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах и защиты работников от неблагоприятных факторов окружающей среды.
2.Источник разработки.
Конструкции данных чехлов разработаны на основе анализа существующих моделей чехлов с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций. Чехлы по своей конструкции полностью повторяют форму и размеры соответствующих спальных мешков.
3.Описание внешнего вида.
Чехол типа «кокон» выполняется из полиэфирного полотна и полностью повторяет форму и размеры спального мешка.
Верхняя панель состоит из двух частей, со швом посередине. Вдоль линии застежки и по линии лицевого выреза обметываются 11 петель, предназначенных для крепления чехла к спальному мешку (к спальному мешку, соответственно, пришивается 11 пуговиц). Верхняя панель чехла с 8 вытачками, придающими ему объем по низу с образованием дна, в верхней части головы с образованием капюшона и в области плечевого пояса для создания дополнительного комфорта.
Нижняя панель – целая, с закруглениями в верхней части и постепенным сужением к низу.
По шву стачивания верхней и нижней панели притачаны навесные петли для крепления чехла к спальному мешку (на спальном мешке в соответствующих местах пришиваются пуговицы).
4.Особенности технологической обработки.
Размеры чехла к спальному мешку «Карху»:
длина (по середине) нижней панелей – 220,0 см;
ширина нижней панели на уровне плеч – 75,0 см;
ширина нижней панели на уровне шва притачивания к верхней панели – 27,0 см;
радиус закруглений в верхней части нижней панели – 38,0 см;
размер вытачки по середине верхней части верхней панели – 25,0*12,0 см;
размер боковой вытачки в верхней части верхней панели – 20,0*10,0 см;
размер плечевой вытачки – 30,0*10,0 см;
размер вытачки по середине нижней части верхней панели – 25,0*8,0 см;
размер боковой вытачки в нижней части верхней панели – 25,0*40,0 см;
диаметр лицевого выреза – 23,0 см;
На верхней панели обрабатываются вытачки для придания объема и повышения комфортности. Вытачки обрабатываются: в верхней части – 3 шт., в нижней части – 3 шт., в области плеча – 2 шт.
На верхней панели вдоль разреза и лицевого выреза обметываются 11 петель (на спальном мешке в соответствующих местах пришиваются 11 пуговиц).
По шву соединения верхней и нижней панели притачиваются навесные петли для крепления вкладыша к спальному мешку. Всего 19 петель (на спальном мешке в соответствующих местах пришиваются 11 пуговиц).
Чехол выполняется из полиэфирного полотна и состоит из верхней и нижней панелей.
Верхние углы чехла закруглены таким образом, чтобы при общей длине 225,0 см. длина по боку составляла 195,0 см..
Верхняя панель с центральной застежкой на тесьму «молния». Длина тесьмы «молния» - 150,0 см.
Нижние швы чехла стачаны на угол таким образом, чтобы образовалось подобие дна.
С внутренней стороны чехла ко шву соединения верхней и нижней панелей притачаны 4 петли для прикрепления чехла к спальному мешку. Две петли притачиваются в ногах, а две другие – в области головы.
5.Спецификация материалов
Полиэфирное полотно шир.150,0 см - расход 4,5 м
6.Спецификация фурнитуры
1.
|
Замок двухязычковый к тесьме «молния-спираль», тип 10, шт.
|
|
10,0
|
1
|
2.
|
Пуговицы, шт.
|
Крепление чехла к спальному мешку «Карху»
|
диам. 20,0
|
40
|
Вкладыш к спальному мешку "Карху"
1.Назначение.
Вкладыши к спальным мешкам «Карху», «Юкси» (в последствии – вкладыши) предназначены для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах.
2.Источник разработки.
Конструкции данных вкладышей разработаны на основе анализа существующих моделей вкладышей с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций. Вкладыши по своей конструкции полностью повторяют форму и размеры соответствующих спальных мешков.
3.Описание внешнего вида.
Вкладыш к спальному мешку «Карху».
Вкладыш типа «кокон» выполняется из полартэка (флиса) полностью повторяет форму и размеры спального мешка.
Верхняя панель состоит из двух частей, со швом посередине. Вдоль линии застежки и по линии лицевого выреза выполняется потайная застежка на обметные петли и пуговицы. По окружности лицевого выреза притачивается откидная деталь (воротник), полностью по форме соответствующая верхней панели в этой части. Верхняя панель вкладыша с 8 вытачками, придающими ему объем по низу с образованием дна, в верхней части головы с образованием капюшона и в области плечевого пояса для создания дополнительного комфорта.
Нижняя панель – целая, с закруглениями в верхней части и постепенным сужением к низу.
По шву стачивания верхней и нижней панели притачаны навесные петли для крепления вкладыша к спальному мешку (на спальном мешке в соответствующих местах пришиваются пуговицы).
4. Особенности технологической обработки.
Размеры вкладыша к спальному мешку «Карху»:
длина (по середине) нижней панелей – 215,0 см;
ширина нижней панели на уровне плеч – 70,0 см;
ширина нижней панели на уровне шва притачивания к верхней панели – 22,0 см;
радиус закруглений в верхней части нижней панели – 35,0 см;
размер вытачки по середине верхней части верхней панели – 23,0*12,0 см;
размер боковой вытачки в верхней части верхней панели – 18,0*10,0 см;
размер плечевой вытачки – 27,0*10,0 см;
размер вытачки по середине нижней части верхней панели – 23,0*8,0 см;
размер боковой вытачки в нижней части верхней панели – 24,0*40,0 см;
диаметр лицевого выреза – 22,0 см;
ширина откидной детали (воротника) – 12,0 см.
На верхней панели обрабатываются вытачки для придания объема и повышения комфортности. Вытачки обрабатываются: в верхней части – 3 шт., в нижней части – 3 шт., в области плеча – 2 шт.
На верхней панели вдоль разреза по лицевому вырезу обрабатывается потайная застежка на 19 обметных петель и 19 пуговиц.
В шов соединения внешней и внутренней верхней панели по лицевому вырезу втачивается откидная деталь (воротник). Отлетной край воротника обрабатывается швом вподгибку с обметанным срезом, шир.шва 0,5 см. Ширина воротника – 12,0 см..
По шву соединения верхней и нижней панели притачиваются навесные петли для крепления вкладыша к спальному мешку. Всего 21 петля.
5. Спецификация материалов.
Полартэк - шир. 150 см - расход - 4,5 м
Ткань «Аякс» (Детали потайной застежки вкладыша к сп/м «Карху») шир. 150 см, расход - 0,5 м
6. Спецификация фурнитуры
1.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5, шт.
|
|
5,0
|
1
|
2.
|
Пуговицы, шт.
|
Потайная застежка разреза верхнего полотна вкладыша сп/м «Карху», крепление вкладыша к спальному мешку
|
диам. 20,0
|
44
|
