Спальные мешки «Сибирь-1» и «Сибирь-2» разработаны и изготовлены в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение.
Спальные мешки «Сибирь-1» и «Сибирь-2» предназначены для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2. Источник разработки.
Конструкция данных спальных мешков разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей (спальный мешок «Скеть»). Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида.

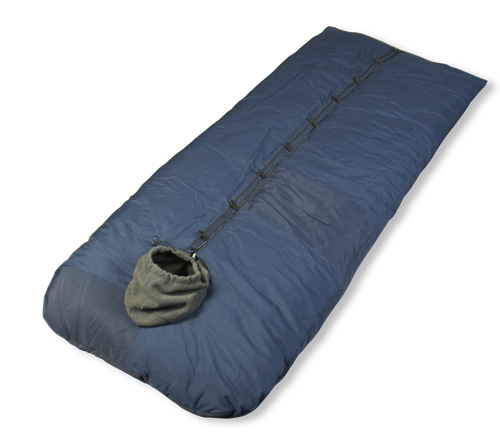

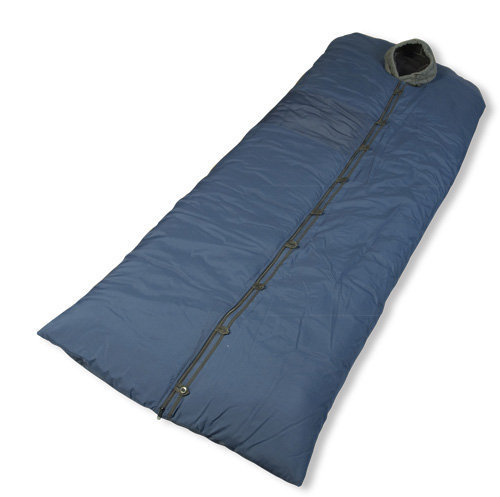

Спальные мешки «Сибирь-1» и «Сибирь-2» типа «Кокон».
Спальные мешки с застежкой на тесьму «молния», без дна, с внутренним ветрозащитным клапаном.

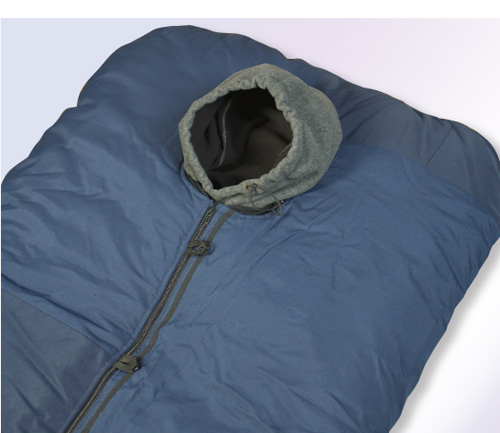

Верхняя панель целая, с центральной застежкой на тесьму «молния» от нижнего шва спального мешка до нижней точки лицевого выреза и внутренним ветрозащитным клапаном, небольшим круглым лицевым вырезом. По окружности лицевого выреза притачивается невысокий тубус из флиса или полартэка, отлетной край которого стягивается при помощи круглой эластичной тесьмы и двух зажимов. Застежка на тесьму «молния» дублируется 10 навесными петлями и 10 пуговицами на тесьме.
Нижняя панель целая.
Вдоль центральной застежки со стороны подкладки спального мешка обрабатываются два внутренних накладных кармана треугольной формы.
Спальный мешок с утеплителем. Верхний слой – без утеплителя, а внутренний материал – с одним слоем. Материал подкладки выстеган с утеплителем.
Спальный мешок упаковывается в компрессионный мешок.
Спальный мешок «Сибирь-2» имеет дополнительное одеяло. Это одеяло выполняется из синтетической непромокаемой ткани и втачивается в правый боковой шов. Отлетной край одеяла закрепляется по левому боковому шву при помощи 3-х навесных петель и 3-х пуговиц - клевантов. Верхний край одеяла доходит до нижней точки лицевого выреза. Одеяло – с утеплителем.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
4.Особенности технологической обработки
Размеры спальных мешков «Сибирь-1» и «Сибирь-2»:
длина (по середине) верхней и нижней панелей – 215,0 см;
ширина на уровне плеч и по низу– 90,0 см;
длина тесьмы «молния» - 180,0 см;
размер внутреннего клапана – 182,0 х 15,0 см;
диаметр лицевого выреза – 15,0 см;
высота тубуса лицевого выреза в готовом виде – 9,0 см;
длина дополнительного одеяла спального мешка «Сибирь-2» - 180,0 см;
ширина дополнительного одеяла спального мешка «Сибирь-2» - 90,0 см.
Спальный мешок имеет один слой утеплителя: он выстегивается с материалом подкладки. Расстояние между строчками стежками составляет 21,5 см. Стежка – сквозная.
Верхние углы спального мешка закруглены. Радиус закругления – 20,0 см.
Внутренний ветрозащитный клапан имеет один слой утеплителя, который выстегивается насквозь, располагаясь между двумя слоями материала верха. Размер клапана: 182,0 * 15,0 см. Клапан обтачивается по контуру. Клапан притачивается с внутренней стороны спального мешка к внутренней верхней панели двумя параллельными строчками с расстоянием между ними 0,5 см. Для предупреждения смещения внутреннего клапана во время эксплуатации клапан крепится ко второй половине внутренней верхней панели в трех местах при помощи контактной ленты «Велкро». Размер контактной ленты: 5,0*2,0 см.
На верхней панели обрабатывается застежка на тесьму «молния». Тесьма «молния» с двумя двухязычковыми замками. Тесьма «молния» втачивается в нижний шов спального мешка и доходит до нижней точки лицевого выреза. Длина «молнии» - 180,0 см. Тесьма «молния» располагается между слоями верхнего и внутреннего материалов.
С лицевой стороны верхней панели вдоль разреза (тесьмы «молния») обрабатывается дублирующая застежка на 10 навесных петель и 10 пуговиц. Крепление пуговиц осуществляется при помощи стропы. Верхняя навесная петля притачивается на расстоянии 10,0 см от нижней точки лицевого выреза спального мешка, нижняя – на расстоянии 10,0 см от нижнего шва, остальные – через каждые 20,0 см. Размер навесной петли в готовом виде: 6,0*2,0 см.
В шов соединения внешней и внутренней верхней панели по лицевому вырезу втачивается тубус из флиса или полартэка. Верхний отлетной край тубуса обрабатывается швом вподгибку с обметанным срезом, шир.шва 1,5 см. В припуск подгибки продергивается круглая эластичная тесьма с зажимами на концах. Высота тубуса в готовом виде – 9,0 см.
Нижняя панель – целая.
Внутренние карманы имеют форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии застежки и располагаться на расстоянии 4,5 см от обработанной тесьмы «молния» и 40,0 см от нижней точки лицевого выреза.
Дополнительное одеяло обтачивается с трех сторон. Между двумя слоями материала располагается утеплитель. Необтачаный край одеяла втачивается в правый боковой шов спального мешка. При обтачивании боковой отлетной стороны одеяла необходимо в шов вложить 3 навесные петли, выполненные из круглой эластичной тесьмы. В левый боковой шов спального мешка, в соответствии с расположением навесных петель, необходимо вложить 3 пуговицы – клеванта, которые также крепятся на круглой эластичной тесьме. Ширина одеяла – 90,0 см, а высота доходит до нижней точки лицевого выреза и составляет 180,0 см.
По боковым швам подкладки предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.
Схема обработки застежки спального мешка
5.Спецификация материалов и фурнитуры.
Таблица 3. Спецификация материалов.
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
1.
|
Ткань полиэфирная
|
Детали верха подкладки
|
148,0
|
450,0
|
2.
|
Холлофайбер Р198, плотность 200 г/м2
|
Детали утеплителя
|
150,0
|
9,0
|
|
Холлфайбер Р191, плотность 100 г/м2
|
Детали дополнительного одеяла
|
150,0
|
1,0
|
3.
|
Подкладочная крупноячеистая сетка
|
Детали внутреннего кармана
|
148,0
|
0,5
|
4.
|
Флис (полартэк)
|
Тубус лицевого выреза
|
150,0
|
0,12
|
Таблица 2. Спецификация фурнитуры.
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
1.
|
Застежка «молния-спираль» рулонная, тип 5-10, м
|
Застежка разреза спального мешка
|
5,0-10,0
|
1,8
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5-10, шт.
|
|
5,0-10,0
|
2
|
3.
|
Стропа, м
|
Навесные петли, фиксация пуговиц, продергивание в кулису, окантовка внутренних карманов
|
10,0
20,0
|
2,0
4,0
|
4.
|
Пуговицы, шт.
|
Застежка разреза верхнего полотна.
|
диам.28,0
|
10
|

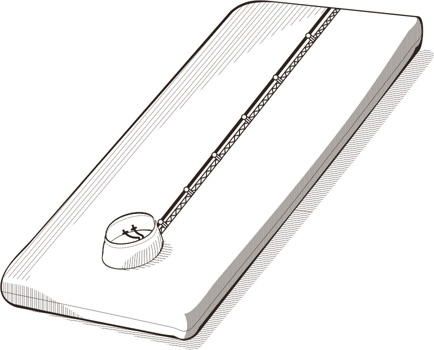

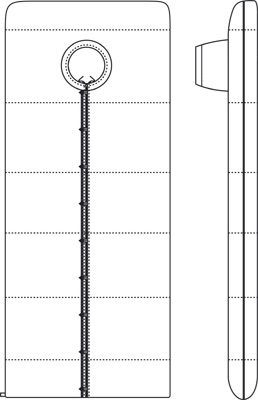

Технический рисунок:
