Спальный мешок «Юкси» разработан и изготовлен в соответствии:
ОСТ 17668-88 «Мешки спальные туристические. Общие технические условия»;
ТУ 859100-017-01424506-06 «Общие технические условия. Мешки спальные специального назначения, применяемые для организации отдыха и ночлега в экспедиционных условиях при геолого-съемочных работах во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях».
1.Назначение
Спальные мешки «Юкси» предназначены для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах, а также для защиты организма человека от неблагоприятных факторов окружающей среды в экстремальных ситуациях.
2.Источник разработки
Конструкция данного спального мешка разработана на основе анализа существующих моделей спальных мешков с учетом их положительных конструктивных и технологических особенностей (спальный мешок финского производства). Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций.
3.Описание внешнего вида

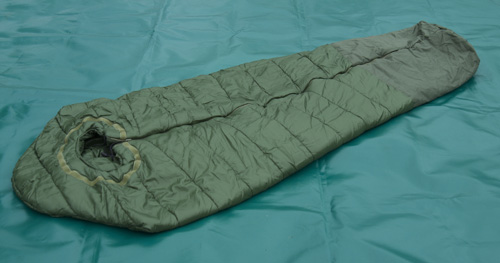

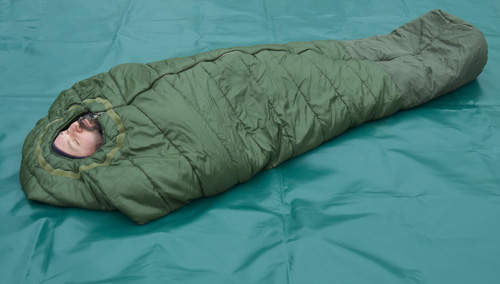

Спальный мешок «Юкси» типа «Кокон».
Спальный мешок с застежкой на тесьму «молния», с дном, с двумя внутренними ветрозащитными клапанами. Спальный мешок без боковых швов.
Верхняя панель цельновыкроена с нижней панелью, со швом посередине, с центральной застежкой на тесьму «молния» и двумя внутренними ветрозащитными клапанами, застегивающимися между собой при помощи контактной ленты «Вилькро», и небольшим круглым лицевым вырезом. По окружности лицевого выреза притачивается невысокий тубус из флиса или полартэка, отлетной край которого стягивается при помощи круглой эластичной тесьмы и одного зажима. Застежка на тесьму «молния» дублируется 6 навесными петлями и 6 пуговицами на тесьме. Углы в верхней части спального мешка скруглены.
Вдоль центральной застежки со стороны подкладки спального мешка обрабатываются два внутренних накладных кармана треугольной формы.
Спальный мешок с двумя слоями утеплителя, каждый из которых выстегивается с соответствующим слоем материала: материалом верха или материалом подкладки.
Спальный мешок упаковывается в компрессионный мешок.
На небольшом расстоянии от лицевого выреза и вдоль застежки с внутренней стороны спального мешка прокладывается контактная лента «Вилькро» для фиксации вкладыша. Вкладыш полностью повторяет размеры деталей материала верха. Лицевой вырез вкладыша имеет воротник, который выводится на лицевую сторону и закрепляется по лицевому вырезу капюшону.
Внутри спального мешка предусмотрены места крепления вкладыша.
В комплект спального мешка входит:
- спальный мешок;
- чехол;
- вкладыш;
- упаковочный компрессионный мешок.
4.Особенности технологической обработки
Размеры спального мешка «Юкси»:
длина (по середине) нижней панелей – 225,0 см;
длина по боку – 190 см.;
расстояние от шва притачивания дна до лицевого выреза – 185,0 см;
ширина на уровне плеч – 95,0 см;
ширина на уровне шва притачивания дна – 90,0 см;
длина тесьмы «молния» - 150,0 см;
размер внутренних клапанов – 150,0 х 9,0 см – 2 шт.;
диаметр лицевого выреза – 26,0*14,0 см;
высота тубуса лицевого выреза в готовом виде – 9,0 см;
Спальный мешок имеет два слоя утеплителя, каждый из которых выстегивается соответственно с материалом верха и с материалом подкладки. Расстояние между строчками стежками составляет 25,0 см. Стежка – сквозная.
Спальный мешок без боковых швов. Верхняя и нижняя панель – едины.
Верхние углы спального мешка закруглены таким образом, чтобы при общей длине 225,0 см. длина по боку составляла 190,0 см..
Внутренние ветрозащитные клапана имеют один слой утеплителя, который выстегивается насквозь, располагаясь между двумя слоями материала верха. Размер клапанов: 150,0 * 9,0 см. Клапана притачивается с внутренней стороны спального мешка в шов втачивания тесьмы «молния». Для фиксации внутренних клапанов между собой предусмотрено крепление в 4-х местах при помощи контактной ленты «Вилькро». Размер контактной ленты: 6,0*2,0 см.
На верхней панели обрабатывается застежка на тесьму «молния». Тесьма «молния» с двумя двухязычковыми замками. Тесьма «молния» втачивается от лицевого выреза. Длина «молнии» - 150,0 см. Тесьма «молния» располагается между слоями верхнего и внутреннего материалов. Для предотвращения попадания материала в замок тесьмы «молния» при втачивании в правый срез разреза необходимо вставить стропу.
С лицевой стороны верхней панели вдоль разреза (тесьмы «молния») обрабатывается дублирующая застежка на 6 навесных петель и 6 пуговиц. Крепление пуговиц осуществляется при помощи стропы. Верхняя навесная петля притачивается на расстоянии 2,0 см от нижней точки лицевого выреза спального мешка, остальные – через каждые 25,0 см. Размер навесной петли в готовом виде: 6,0*2,0 см.

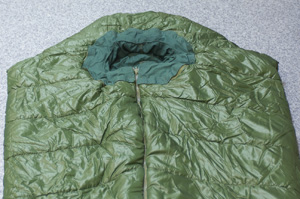

В шов соединения внешней и внутренней верхней панели по лицевому вырезу втачивается тубус из флиса или полартэка. Верхний отлетной край тубуса обрабатывается швом вподгибку с обметанным срезом, шир. шва 1,5 см. В припуск подгибки продергивается круглая эластичная тесьма с зажимами на концах. Высота тубуса в готовом виде – 9,0 см. Длина круглой эластичной тесьмы – 170 см.
На расстоянии 6,0 см от обработанного лицевого выреза на верхнюю панель настрачивается контактная лента «Велкро» для фиксации вкладыша спального мешка. Длина контактной ленты – 115,0*2,0 см.
На расстоянии 3,5 см от обработанной застежки с внутренней стороны спального мешка вдоль тесьмы «молния» настрачивается контактная лента «Вилькро» для фиксации вкладыша спального мешка. Контактная лента настрачивается с двух сторон от тесьмы «молния». Длина каждой контактной ленты – 160,0*2,0 см.
Внутренние карманы имеют форму равнобедренного треугольника с основанием 68,0 см и боковыми сторонами 49,0 см. Часть одной из боковых сторон служит входом в карман. Длина входа в карман – 18,0 см. Карман выполняется из крупноячеистой подкладочной сетки. Срезы кармана окантовываются и настрачиваются. При настрачивании основание треугольника должно быть параллельно линии застежки и располагаться на расстоянии 5,5 см от обработанной тесьмы «молния» и 40,0 см от нижней точки лицевого выреза.

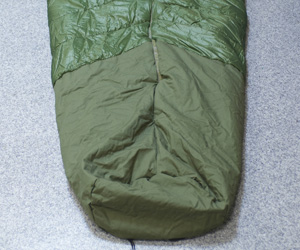

Спальный мешок с дном. Размер дна: 26,0*14,0 см.
По бокам и шву притачивания дна внутреннего слоя предусмотрены места крепления вкладыша.
При транспортировании и хранении спальный мешок необходимо упаковывать в компрессионный мешок, выполненный из водоотталкивающего материала.
Спецификация материалов и фурнитуры
Таблица 1 Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение
|
Ширина, см
|
Расход, м
|
|
1.
|
Ткань полиэфирная
|
Детали верха подкладки
|
148,0
|
5,0
|
|
2.
|
Холлфайбер Р191, плотность 100 г/м2
|
Детали утеплителя
|
150,0
|
10,0
|
|
3.
|
Подкладочная крупноячеистая сетка
|
Детали внутреннего кармана
|
148,0
|
0,5
|
|
4.
|
Флис (полартэк)
|
Тубус лицевого выреза
|
150,0
|
0,12
|
Таблица 2. Спецификация фурнитуры
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Застежка «молния-спираль» рулонная, тип 5-10, м
|
Застежка разреза спального мешка
|
5,0-10,0
|
1,5
|
|
2.
|
Замки двухязычковые к тесьме «молния-спираль», тип 5-10, шт.
|
|
5,0-10,0
|
2
|
|
3.
|
Стропа, м
|
Навесные петли, фиксация пуговиц, продергивание в кулису, окантовка внутренних карманов, стропа вдоль тесьмы «молния»
|
10,0
20,0
|
2,5
6,0
|
|
4.
|
Пуговицы, шт.
|
Застежка разреза верхнего полотна.
|
диам. 28,0
|
6
|
|
5.
|
Контактная лента «Вилькро», м
|
Крепление клапанов между собой, фиксация вкладыша к спальному мешку
|
20,0
|
4,7
|
|
6.
|
Тесьма круглая эластичная, м
|
Регулирование длины тубуса лицевого выреза
|
диам. 3,0
|
1,7
|

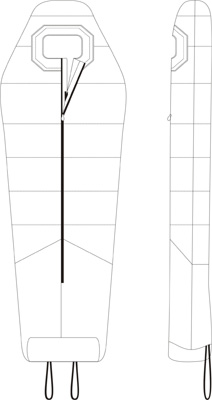

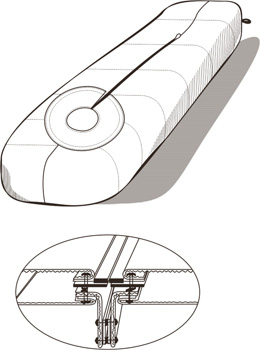

Технический рисунок:
Чехол к спальному мешку «Юкси»
1.Назначение
Чехлы к спальным мешкам «Юкси» (в последствии – чехлы) предназначены для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах и защиты работников от неблагоприятных факторов окружающей среды.
2.Источник разработки.
Конструкции данных чехлов разработаны на основе анализа существующих моделей чехлов с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций. Чехлы по своей конструкции полностью повторяют форму и размеры соответствующих спальных мешков.
3.Описание внешнего вида.
Чехол типа «кокон» выполнен из полиэфирного полотна и повторяет форму и размеры спальных мешков.
Верхняя панель с центральной застежкой на тесьму «молния» и небольшим круглым лицевым вырезом.
Нижняя панель – целая.
В нижней части чехла углы стачаны таким образом, чтобы получилось подобие дна.
С внутренней стороны чехла по шву соединения верхней и нижней панелей притачиваются 4 навесные петли: две – в ногах и две – в области головы.
4.Особенности технологической обработки.
Размеры чехла к спальному мешку «Юкси»:
длина (по середине) нижней панелей – 225,0 см;
длина по боку – 195,0 см.;
ширина на уровне плеч – 97,0 см;
диаметр лицевого выреза – 22,0 см;
Чехол выполняется из полиэфирного полотна и состоит из верхней и нижней панелей.
Верхние углы чехла закруглены таким образом, чтобы при общей длине 225,0 см. длина по боку составляла 195,0 см.
Верхняя панель с центральной застежкой на тесьму «молния». Длина тесьмы «молния» - 150,0 см.
Нижние швы чехла стачаны на угол таким образом, чтобы образовалось подобие дна.
С внутренней стороны чехла ко шву соединения верхней и нижней панелей притачаны 4 петли для прикрепления чехла к спальному мешку. Две петли притачиваются в ногах, а две другие – в области головы.
5.Спецификация материалов
Полиэфирное полотно шир. 150,0 см - 4,5 м
6.Спецификация фурнитуры
|
№/п
|
Наименование фурнитуры
|
Назначение
|
Размер, мм
|
Расход
|
|
1.
|
Застежка «молния-спираль» рулонная, тип 10, м
|
Застежка чехла к сп/м «Юкси»
|
10,0
|
1,5
|
|
2.
|
Замок двухязычковый к тесьме «молния-спираль», тип 10, шт.
|
|
10,0
|
1
|
Вкладыш к спальному мешку «Юкси»
Назначение
Вкладыш предназначен для организации ночлега и отдыха сотрудников геологоразведочных организаций во время проведения геолого-съемочных работ во всех климатогеографических районах.
Источник разработки
Конструкции данных вкладышей разработаны на основе анализа существующих моделей вкладышей с учетом их положительных конструктивных и технологических особенностей. Также при разработке конструкции изделия было учтено личное мнение участников различных экспедиций. Вкладыши по своей конструкции полностью повторяют форму и размеры соответствующих спальных мешков.
Описание внешнего вида
Вкладыш типа «кокон» с дном выполнен их х/б бязи и полностью повторяет форму и размеры спального мешка.
Верхняя панель цельновыкроенная с нижней панелью, со швом посередине в нижней части верхней панели и небольшим круглым лицевым вырезом. По окружности лицевого выреза притачивается откидная деталь (воротник), полностью по форме соответствующая верхней панели в этой части.
Спальный мешок упаковывается в компрессионный мешок.
По отлетному краю откидной детали (воротника) и вдоль линии застежки прокладывается контактная лента «Вилькро» для крепления вкладыша к спальному мешку.
Особенности технологической обработки
Размеры вкладыша к спальному мешку:
длина (по середине) нижней панелей – 220,0 см;
длина по боку – 190,0 см.;
расстояние от шва притачивания дна до лицевого выреза – 183,0 см;
ширина на уровне плеч – 93,0 см;
ширина на уровне шва притачивания дна – 88,0 см;
диаметр лицевого выреза – 26,0*14,0 см;
ширина откидной детали (воротника) – 15,0 см;
Вкладыш без боковых швов. Верхняя и нижняя панель выполняются из единого отреза материала.
Верхние углы вкладыша закруглены таким образом, чтобы при общей длине 220,0 см. длина по боку составляла 190,0 см.
На верхнюю панель вдоль разреза под застежку настрачивается контактная лента «Вилькро» для крепления вкладыша к спальному мешку.
По лицевому вырезу вкладыша притачивается откидная деталь (воротник). Отлетной край воротника обрабатывается швом вподгибку с обметанным срезом или швом в подгибку с закрытым срезом, шир.шва 0,5 см. ширина воротника – 15,0 см. По отлетному краю воротника притачивается контактная лента «Вилькро» для крепления вкладыша к спальному мешку по лицевому вырезу.
Вкладыш с дном. Размер дна: 26,0*14,0 см.
Спецификация материалов
Бязь хлопчатобумажная - ширина 90 см, расход - 5 м
Спецификация фурнитуры
Контактная лента «Вилькро», м ( Крепление вкладыша к спальному мешку «Юкси» ) 20 мм - расход 4,0 м
