Материал нашел и подготовил к публикации Григорий Лучанский
Источник: Бек И., Вронская Н. Освещение елки разноцветными вращающимися фонариками. Техника молодежи, 1965, №12
Для каждого, кто украшает елку, интересно устроить специальное освещение фонариками, автоматически меняющими цвет. Вот как это делают.
Фонарик изготовляется из кусочка консервной жести (в качестве образца можно воспользоваться, например, китайскими фонариками). Стенки фонарика сделаем из цветного стекла или невоспламеняющегося целлофана. Запрещается пользоваться целлулоидом, который может при нагревании загореться.
В боковых стенках фонарика, сверху и снизу (см. рис, «Вид сбоку») вырезаем как можно больше отверстий диаметром приблизительно 5 мм. К нижней части фонарика привинтим подставку с патроном для маленькой автомобильной или елочной лампочки.
Из шести кусочков целлофана или покрашенной в разные цвета невоспламеняющейся фотографической пленки смастерим колпачок фонарика следующих размеров: боковая сторона верхнего шестиугольника приблизительно 17 мм, а боковая сторона нижнего шестиугольника — 35 мм. Из консервной жести вырезаем круг диаметром приблизительно 70 мм. Разрежем его в нескольких местах (см. рис.) и согнем лопасти так, чтобы образовался как бы пропеллер вентилятора. Через отверстие в середине пропеллера с лопастями протягиваем ось с укрепленной на конце бусинкой. Бусинка будет служить нам в качестве опорного подшипника, на котором будет вращаться колесо с подвешенным на трех проволочках колпачком.
Горящая лампочка, подключенная последовательно, как в елочных комплектах, выделяет тепло. Входящий через отверстия в нижней части фонарика холодный воздух нагреется от горящей лампочки и начнет подниматься внутри колпачка по направлению к верхним отверстиям фонарика. При этом воздушная струя будет поворачивать лопасти вентилятора, а вместе с ним повернется и колпачок, состоящий, как вы помните, из шести цветных кусочков. Таким образом, каждый фонарик будет непрерывно менять свой цвет.
Фонариков приготавливаем столько, сколько у нас последовательно подключенных лампочек в елочном комплекте. Минимальное расстояние между стенками фонарика и лампочкой должно быть не менее 5 мм. При построении фонарика нельзя использовать ни папиросную, ни какую-либо другую бумагу: только невоспламеняющиеся материалы, как указано в описании.

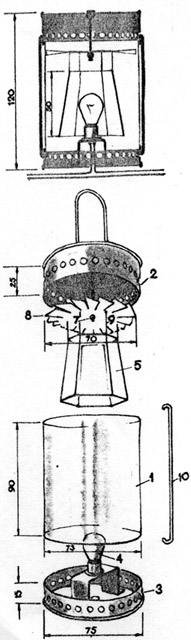

К рис: 1 — боковая стенка фонарика, 2 — крышка, 3 — нижняя часть с патроном, 4 — лампочка, 5 — колпачок, 6 — ось, 7 — бусинка, 8 — лопасть пропеллера вентилятора, 9 — проволочки, соединяющие колпачок с вентилятором, 10 — соединительные скобы (3 штуки).
