Компас
Компас – это верный и незаменимый спутник краеведа, охотника, туриста и экскурсанта. Он необходим геологам, географам и картографам, геодезистам и мореплавателям. При помощи компаса определяют направление пути и направление на ориентиры (азимуты, пеленги).
Этот прибор имеет интересную историю.
Еще в III веке до нашей эры в Китае применяли магнит, выточенный в форме разливательной ложки, для указания направления при путешествиях в пустыне.
В начале XI века, когда китайцы стали пользоваться искусственными магнитами, они изобрели более точный прибор в виде тонкой намагниченной иглы, прикрепленной воском к накрученной нити.
Русские мореплаватели-поморы еще в IX веке пользовались компасом (называемым маткой) – солнечными часами, которые мастера-умельцы вырезали из мамонтовой кости.
В открытом море направление ветра определяли по солнцу, а ночью – по Полярной звезде. Таким образом, матка (ветромет) была и первым пеленгатором, при помощи которого были составлены очень точные для того времени морские чертежи (карты) и лоции.
Первые упоминания о компасе в Европе относятся к XII – XIII векам. В те времена он представлял собой магнитную стрелку, укрепленную на пробке, плавающей в сосуде с водой.
Постепенно компас совершенствовался. В XIV веке итальянец Флавио Джойя надел магнитную стрелку на вертикальную шпильку; к стрелке прикрепил легкий круг (картушку) с делениями по окружности на 16 румбов. Позже на картушке стали изображать 32 луча румба, которые, кроме главных направлений (север, юг, восток, запад), указывали еще и промежуточные. Стрелку с картушкой вставляли в сухую круглую коробку, получившую название «котелка».
В XVI веке котелок стали помещать в кардановом подвесе, чтобы уменьшить влияние качки судна.
В XIV – XV веках поморы Белого моря пользовались старинным компасом, представлявшим собой круглую коробочку диаметром до 5 см. На шпеньке, в центре ее, поворачивалась картушка с параллельными намагниченными иглами, укрепленными снизу.
В XVII веке ученые нашли ключ к разгадке магнитного склонения. Стали появляться магнитные карты, указывающие величины магнитных склонений. Морской компас снабдили так называемым пеленгатором – вращающейся диаметральной линейкой с визирами на концах, укрепленной на крышке котелка.
К 1759 г. М. В. Ломоносов изобрел компас-самописец, автоматически отмечавший все отступления корабля от курса, подобно тому, как это делает современный курсограф.
К концу XIX века морской компас был значительно усовершенствован, благодаря чему точность его показаний достигает теперь 0,5° – 0,3°.
Недостатком магнитного компаса является необходимость исправлять его показания поправкой на разность направлений магнитного и географического меридианов, так как стрелка компаса устанавливается не по истинному – географическому, а по магнитному меридиану (на магнитный полюс). Если северный конец стрелки отклоняется к востоку от географического меридиана, склонение считается восточным (положительным), если к западу – западным (отрицательным).
Следует учитывать величину магнитного склонения, то есть измеряемый в угловых градусах и минутах угол между магнитным и географическим меридианом в данном месте.
В разных местах Советского Союза величина и знак магнитного склонения не одинаковы и колеблются от 2 до 20°. На территории Советского Союза магнитное склонение почти везде восточное. В европейской части СССР его угол не превышает 9°. В высоких широтах точность показаний магнитного компаса уменьшается, а в районе магнитных и географических полюсов Земли магнитный компас вообще перестает действовать.
Магнитный компас подвержен отклонению от магнитного меридиана под влиянием девиации – действия металла и электрооборудования судна, самолета, – что заставляет вносить дополнительную поправку в расчет.
Несмотря на эти недостатки, магнитный компас (рис. 4) до сих пор служит на море и на суше, в воздушных просторах и подземных глубинах, всегда и везде, где нужно точно определить направление.
Как ориентироваться на местности
Ориентирование по компасу. Для определения сторон горизонта необходимо поворачивать компас до тех пор, пока конец зачерненной стрелки не совпадет с линией, указывающей на компасе север; теперь легко найти и другие стороны горизонта: справа – восток, сзади – юг, слева – запад. Для более точного определения сторон горизонта необходимо учитывать магнитное склонение (если его величина больше 5°).
Предположим, что в месте наблюдения склонение восточное, равно +15°. Компас Адрианова в данном случае надо повернуть так, чтобы под северным концом было не нулевое деление, а цифра 15. При таком положении нулевой отсчет на лимбе компаса будет направлен строго на север (по географическому меридиану).
Если магнитное склонение западное (например, – 10°), то под успокоившийся северный конец магнитной стрелки надо подвести отсчет 350° (360° – 10°).
На крупномасштабных картах величина магнитного склонения указана на полях карты.
Совершенно неоценимо значение компаса при движении без дорог, по закрытой местности, ночью, в метель или по местности, где нет видимых ориентиров. В таких случаях при помощи компаса определяют направление на отдельные предметы – азимуты.
Азимутом называется угол, который образован направлением на север и линией на какой-нибудь предмет или нужным нам направлением движения.

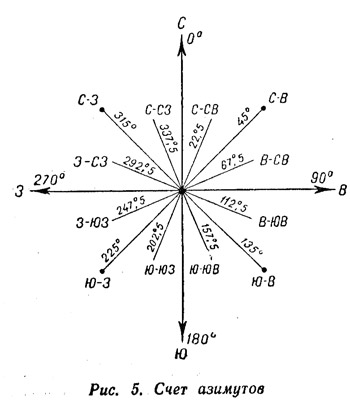

Азимут измеряется в градусах, от 0° до 360° по часовой стрелке, от севера на восток и далее. Азимут строго на север равен 0°, на юг – 180°, на северо-восток – 45°, на восток – 90°, на юго-восток – 135°, на запад – 270°, на юго-запад – 225е, на северо-запад – 315°. Определить азимут какого-нибудь предмета на местности можно следующими способами (рис. 5).
