Полог «Противомоскитный», в дальнейшем «полог», предназначен для защиты сотрудников полевых подразделений от кровососущих насекомых, ядовитых членистоногих и пресмыкающихся при организации отдыха и ночлега.
1. Технические требования.
1.1. Полог должен быть изготовлен в соответствии с требованиями настоящих Технических условий, по Техническим описаниям и образцам-эталонам, утвержденным в установленном порядке.
1.2. Характеристики:

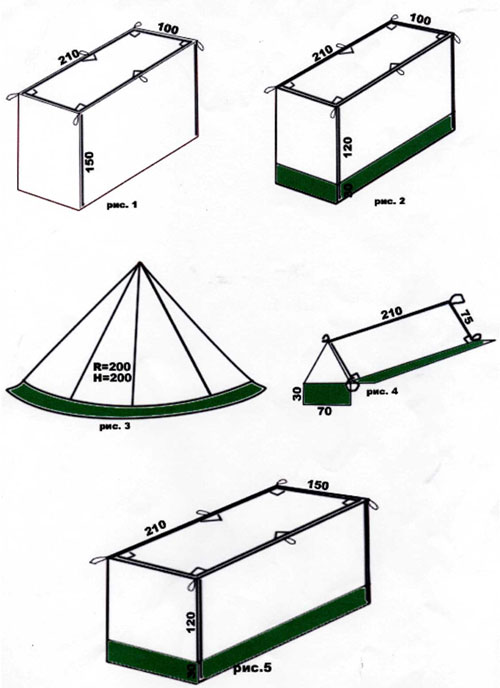

1.2.1. Конструкция и размеры полога должны соответствовать данным, представленным на рисунках 1-5 и включать в себя следующие детали: крышу, боковые и торцевые стенки.
1.2.2. По конструкции пологи подразделяются на следующие типы:

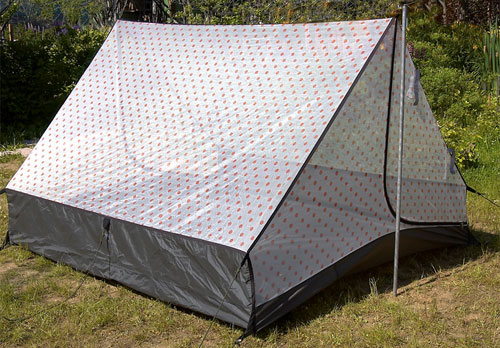

-«Призма» (рис. 1, 2 и 5). Эта конструкция рекомендуется для пологов, предназначенных для организации ночлега сотрудников в базовом лагере в комплекте с походной кроватью.

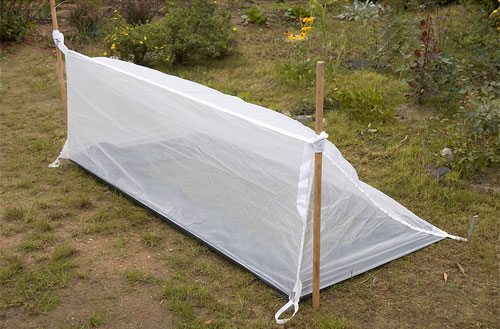

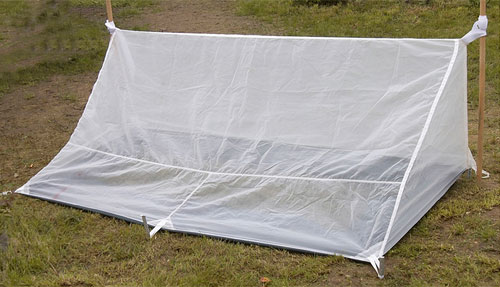

-«Шалаш» (рис.4). Эта конструкция рекомендуется для аварийных пологов.
-«Конус» (рис.3). Эта конструкция рекомендуется для пологов, используемых в условиях ограниченности точек крепления.
1.2.3. По назначению пологи подразделяются на:
- Индивидуальные: спальный, аварийный, полог - гамак и спальный мешок – накомарник;
- Коллективные: спальный, кухня – столовая, места общественного пользования, полог – палатка.
1.2.4. Для рационального использования внутреннего пространства полога в них должны быть предусмотрены дополнительные места крепления или оттяжки. Места крепления оттяжек должны быть усилены дополнительным слоем материала.
1.2.5. Нижняя часть полога должны быть выполнена из легкого прочного материала.
1.2.6. Полог должен комплектоваться чехлом.
1.3. Требования к изготовлению.
1.3.1. Соединение основных деталей укрытия должно производиться швами: запошивочным (код шва 2.04.05), «взамок» (код шва 2.04.03), двойным (код шва 1.06.03) или путем настрачивания тесьмы (стропы) на припуск стачанного шва (код шва 7.20.03). Коды швов по ГОСТ 12807-88.
1.3.2. Края деталей обрабатываются швом вподгибку с закрытым срезом (код шва 1.21.01).
1.3.3. Швы в местах крепления оттяжек должны быть усилены дополнительными закрепками.
1.3.4. Швы соединения деталей, выполненных из материалов сетчатой структуры, должны быть усилены тесьмой или стропой.
1.3.5. Для соединения деталей укрытия из х/б материалов применяют х/б или армированные нитки, для соединения деталей укрытия из синтетических и смешанных материалов применяют синтетические, армированные нитки или мононить.
1.3.6. Частота строчки – 3-4 стежка на 10 мм шва.
1.3.7. Строчка должна быть ровной, хорошо утянутой, без пропусков стежков и обрыва ниток. Начало и конец строчки должны быть закреплены.
1.3.8. Отклонение строчки от прямой не должно быть более 3 мм
на 500 мм
шва.
1.3.9. Смещение симметричных частей фурнитуры не должно быть более 10 мм.
1.3.10. Верхний срез упаковочного чехла должен стягивать шнуром и фиксироваться зажимом.
1.4. Требования к материалам и фурнитуре.
1.4.1. Для основных деталей полога должны использоваться материалы разреженной или сетчатой структуры светлых тонов (белый, цвет слоновой кости).
1.4.2. Размер ячейки сетчатого материала должен быть меньше размеров самого маленького кровососущего насекомого или членистоногого и не превышать 0,5-1,5 мм (название и размеры наиболее часто встречаемых кровососущих насекомых представлены в Приложении 1).
1.4.3. Низ боковых и торцевых стенок должен быть выполнен из легкого плотного синтетического или искусственного материала с низкой капиллярностью.
1.4.4. Для усиления швов соединения деталей и петель под оттяжки используется тонкая легкая стропа шириной 10,0-15,0 мм в цвет основного материала.
1.4.5. Для усилительных накладок под петли для оттяжек– синтетические материалы более плотной структуры по сравнению с основным материалом.
1.4.6. Упаковочный чехол может быть выполнен из материала усилительных накладок или материала низа боковых и торцевых стенок.
1.5. Комплектность.
В комплект входят:
- полог;
- чехол.
1.6. Маркировка и упаковка.
Маркировка и упаковка укрытия осуществляется по ГОСТ 25871-83 с дополнением.
1.6.1. Каждое изделие должно иметь маркировку с указанием:
- товарного знака, наименования, подчиненности и местонахождения (наименования города) предприятия изготовителя;
- артикула;
- наименования изделия;
- сорта;
- даты выпуска (месяц, год);
- обозначения Нормативно-технической документации.
1.6.2. Изделие должно быть упаковано в потребительскую или транспортную тару. Вид потребительской и транспортной тары, способ упаковки должны соответствовать НТД или ТО на конкретный вид продукции.
2. Приемка.
2.1. Для проверки укрытия на соответствие настоящим ТУ изготовитель проводит приемо-сдаточные, периодические и типовые испытания.
2.2. При изменении конструкции и технологии изготовитель проводит типовые испытания по определению: прочности на разрыв петель-оттяжек крепления пола и прочности на разрыв растяжек; устойчивости укрытия к дождю и прочности крепления растяжек и петель оттяжек пола.
3. Методы испытания.
3.1. Внешний вид укрытия определяют визуально сравнением с образцом-эталоном.
3.2. Определение линейных параметров полога проводят линейкой по ГОСТ 427-75 с погрешностью измерения ±1 мм. Линейка должна быть с двумя шкалами, с одной шкалой, а также с двумя шкалами, оцифровка которых направлена в противоположные стороны. Началом шкалы линейки должна быть торцевая грань, перпендикулярная к продольному ребру линейки. Линейка за последней сантиметровой отметкой должна иметь не менее пяти добавочных миллиметровых делений. Закругленный конец линейки должен иметь для подвешивания отверстие диаметром не менее 5 мм. На лицевой стороне линейки не должно быть вмятин, забоин, трещин, расслоений, глубоких царапин и следов коррозии. На каждой линейке должны быть нанесены:
- обозначение размерности длины деления;
- товарный знак предприятия-изготовителя;
- обозначение стандарта.
3.3. Определение массы полога проводят взвешиванием на весах по ГОСТ 23676-79 и ГОСТ 23711-79 с погрешностью не более 0,1 кг. В весах должна быть предусмотрена невозможность их случайного разрегулирования, вызывающего отклонения от установленных в стандартах и технических условиях на весы конкретного типа норм точности, за исключением непостоянства показаний ненагруженных весов. При наличии электрического питания весы должны быть оборудованы устройством для заземления. На весах должны быть указаны следующие основные обозначения:
- наименование или товарный знак предприятия-изготовителя;
- номер весов по системе нумерации предприятия-изготовителя;
- обозначение весов;
- обозначение Технических условий;
- знак Государственного реестра по ГОСТ 8.383-80;
- обозначение класса точности весов по ГОСТ 23676-79;
- значение наибольшего предела взвешивания;
- значение наименьшего предела взвешивания;
- значение цены деления или дискретности отсчета массы;
- значение цены поверочного деления (для весов, не имеющих отсчетных устройств, или, если цена деления или дискретность отсчета не равны цене поверочного деления);
- значения напряжения и частоты питания (для весов с электрическим питанием);
- год выпуска.
3.4. Определение раздвигаемости нитей материала в швах определяют по ГОСТ 28073-89. Сущность метода определения раздвигаемости заключается в определении нагрузки, при которой расстояние между нитями материала достигает 4,0 мм.
3.5. Качество изготовления полога определяется путем визуального осмотра как всего изделия в целом, так и его отдельных узлов и деталей.
3.6. Проникаемость насекомых во внутренний объем полога определяется путем подсчета количества кровососущих насекомых за определенный промежуток времени.
4. Транспортирование и хранение.
Транспортирование и хранение – по ГОСТ 25871-83.
4.1. Изделия транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
4.2. Изделия должны храниться в вентилируемых складских помещениях на расстоянии не менее 1м от отопительных и нагревательных приборов. Не допускается прямое попадание солнечных лучей на изделие. А также совместное хранение изделий с химически активными и пылящими веществами. Температура воздуха в складских помещениях должна быть не ниже +10ºС и не выше +25ºС, относительная влажность воздуха 60-80%.
4.3. В НТД на изделие допускается устанавливать дополнительные требования по транспортированию и хранению изделия.
