Укрытие коллективное универсальное «Круглое» (в дальнейшем «укрытие») – разработано и изготовлено в соответствии с:
- ГОСТ 28917-91 «Палатки туристические. Общие технические условия»;
- ТУ 5.16-760-81 «Палатка туристическая 10-ти местная ПЛТ-10. Технические условия»;
- ТУ ВООП.900400.004 «Палатка специальная «Юрта-10». Технические условия»;
- ТУ 878940-018-01424506-06 «Палатки специального назначения. Общие технические условия».
1. Назначение.
Укрытие «Круглое» предназначено для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
2. Источники разработки.
Конструкция укрытия разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

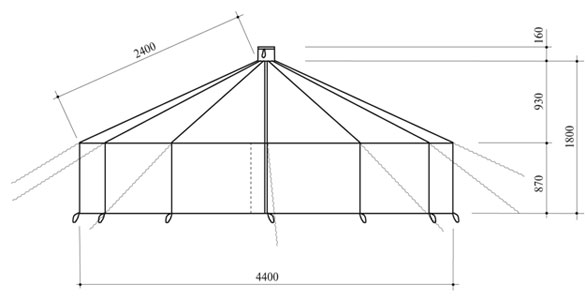

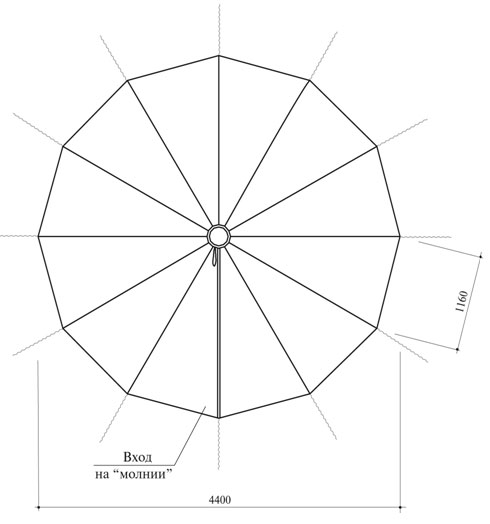

Укрытие «Круглое» выполнено в виде пирамиды с 12 гранями и стенками. Укрытие без пола.
Каждая грань укрытия представляет собой равнобедренный треугольник. Одна из граней – дверь, закрывающая на тесьму «молния».

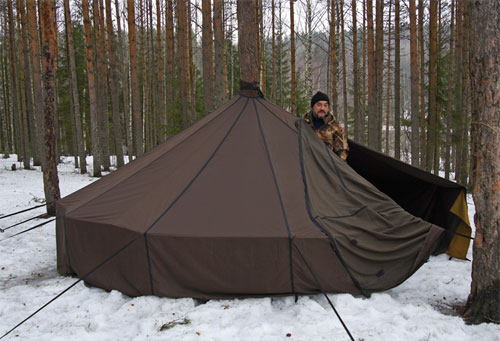

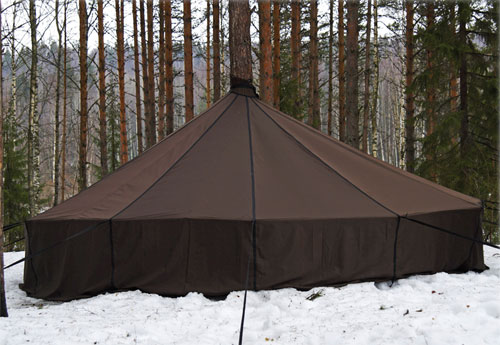

Вершина укрытия выполнена в виде небольшого тубуса, что позволяет устанавливать укрытие вокруг дерева. Укрытие можно устанавливать на любой высоте. Излишки укрытия по высоте подгибаются вовнутрь, образуя внутреннюю юбку.
Каждое ребро заканчивается оттяжкой с плоской петлей в месте крепления к укрытию. Петля оттяжки имеет размер, позволяющий устанавливать деревянные колья до 450 мм.
Укрытие фиксируется к земле при помощи петель из стропы в 12 точках.
По шву притачивания стенки прокладывается стропа – для придания шву большей жесткости.
3. Особенности технологической обработки.
Технические данные.
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1.
|
Размеры укрытия:
Диаметр описываемой окружности, мм.
Максимальная высота установки, мм.
|
4400
1800
|
|
2.
|
Параметры грани (клина):
Длина бокового среза, мм.
Ширина основания, мм.
|
2400
1160
|
|
3.
|
Высота стенки при максимальной высоте установки, мм.
|
870
|
|
4.
|
Размер оттяжки:
Длина в готовом виде, мм.
Длина в крое, мм.
Диаметр петли, мм.
|
510
775
500
|
|
5.
|
Высота тубуса, мм.
|
160
|
|
6.
|
Масса, кг.
|
8,0
|
|
7.
|
Вместимость, чел.
|
4-6
|
4.1 Все соединительные швы обрабатываются швом «в замок» или запошивочным швом. Ширина шва в готовом виде – 1,0 см. швы обрабатываются на двухигольной машине с расстоянием между иглами 6,0 мм.
4.2 К вершине укрытия притачивается тубус, высотой 16,0 см – это позволяет устанавливать укрытие вокруг дерева.
4.3 По всем основным конструктивным швам прокладывается стропа. Нижний край стенки обрабатывается стропой. Стропа притачивается с лицевой стороны изделия с одновременной подгибкой стенки, двумя параллельными строчками на расстоянии 0,1 см от края стропы.
4.4 Стенка притачивается к укрытию швом шириной 1,0 см. По шву притачивания стенки к укрытию также прокладывается стропа
4.5 Каждое ребро заканчивается оттяжкой, с плоской петлей в месте крепления к укрытию. Длина оттяжки в готовом виде – 510,0 мм, в крое – 775,0 мм. На другом конце оттяжки также обрабатывается петля. Диаметр каждой из петель должен быть не менее 500,0 мм. Такой размер петли позволяет вставлять в петлю кол, диаметром до 450 мм.
4.6 Одна грань – дверь, застегивающаяся на тесьму «молния». Тесьма «молния» проходит по всему ребру. Длина тесьмы – 3,5 м.
4.7 Укрытие крепится к земле при помощи 12 петель. Размер петли позволяет устанавливать колышки диаметром до 450 мм.
4. Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, м.
|
Расход
|
|
1.
|
Ткань арт. С-6059 ОП, м.
|
Детали укрытия
|
1,50
|
24,0
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм.
|
Количество
|
|
1
|
Стропа, м.
|
Петля по низу укрытия
Оттяжки укрытия
Усиление швов укрытия
|
10,0
|
1,5
36,0
68,0
|
|
2
|
Тесьма «молния», тип 5. водостойкая, м.
|
Вход в укрытие
|
5,0
|
3,5
|
5. Спецификация деталей кроя.
|
№/п
|
Наименование деталей
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
1.
|
Грань
|
1
|
12
|
|
2.
|
Боковая стенка
|
1
|
12
|
|
3.
|
Тубус
|
1
|
1
|
