Укрытие коллективное универсальное «Таежное» (в дальнейшем «укрытие») – разработано и изготовлено в соответствии с:
ГОСТ 28917-91 «Палатки туристические. Общие технические условия»;
ТУ 5.16-760-81 «Палатка туристическая 10-ти местная ПЛТ-10. Технические условия»;
ТУ ВООП.900400.004 «Палатка специальная «Юрта-10». Технические условия»;
ТУ 878940-018-01424506-06 «Палатки специального назначения. Общие технические условия».
1. Назначение.
Укрытие «Таежное» предназначено для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
2. Источники разработки.
Конструкция укрытия разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

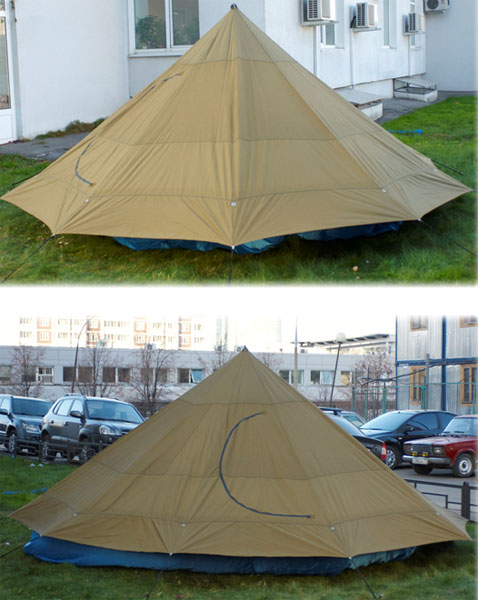

Укрытие «Таежное» выполнено в виде пирамиды с 10 гранями, со съемным полом и стенками.
Каждая грань укрытия представляет собой равнобедренный треугольник. Одна из граней со входом на тесьму «молния». Вход имеет форму буквы «С». Тесьма «молния» с двумя двухязычковыми замками.
Вершина укрытия с усилительной накладкой под стойку или кол. С лицевой стороны вершины предусмотрена крестообразная петля, которая позволяет подвешивать укрытие.
Каждое ребро заканчивается оттяжкой с плоской петлей в месте крепления к укрутию. Петля оттяжки имеет размер, позволяющий устанавливать деревянные колья до 450 мм.
Стенка притачивается к укрытию с изнаночной стороны изделия с образованием козырька.
Пол укрытия имеет форму правильного десятигранника. В центре пола дополнительная усилительная накладка для установки стойки или кола. Пол с бортиком. Пол независим от самого укрытия и может либо устанавливаться, либо не устанавливаться.
В комплекте к укрытию может быть предусмотрена стереоскопическая стойка, которая позволяет устанавливать укрытие на две разные высоты.
Все швы проклеены.
Укрытие, пол и стереоскопическая стойка упаковываются в специальную сумку.
4.3. Особенности технологической обработки.
4.1 Технические данные.
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1.
|
Размеры укрытия:
Диаметр описываемой окружности, мм.
Максимальная высота, мм.
|
4000,0
2000,0
|
|
2.
|
Параметры грани (клина):
Длина бокового среза, мм.
Ширина основания, мм.
Высота, мм.
|
2870,0
1774,0
2729,0
|
|
3.
|
Ширина козырька, мм.
|
400,0
|
|
4.
|
Высота стенки при максимальной высоте установки, мм.
|
550,0
|
|
5.
|
Размер оттяжки:
Длина в готовом виде, мм.
Длина в крое, мм.
Диаметр петли, мм.
|
510,0
775,0
500,0
|
|
6.
|
Длина линии входа (длина тесьмы «молния»), мм.
|
2200,0
|
|
7.
|
Масса:
Укрытие, кг.
Пол, кг.:
Стойка, кг.
В комплекте, кг;
|
7,0
7,0
0,8
15,0
|
|
8
|
Вместимость, чел.
|
10
|
4.2 Все соединительные швы обрабатываются швом «в замок» или запошивочным швом. Ширина шва в готовом виде – 1,0 см. швы обрабатываются на двухигольной машине с расстоянием между иглами 6,0 мм.
4.3 Усилительная накладка в вершине укрытия выполняется из кожзаменителя или из этой же ткани, сложенной вдвое. Накладка настрачивается двумя параллельными строчками. С расстоянием между ними 0,5 – 0,6 мм.
4.4 С лицевой стороны изделия к вершине укрытия притачивается крестообразная петля. Длина каждой из сторон пели – 13,0 см. Петля необходима для подвешивания укрытия к дереву.
4.5 Отлетной край стенки обрабатывается стропой. Стропа притачивается с лицевой стороны изделия с одновременной подгибкой стенки, двумя параллельными строчками на расстоянии 0,1 см от края стропы.
4.6 Стенка притачивается к укрытию с изнаночной стороны изделия на расстоянии 400,0 мм (по ребру) от отлетного нижнего края.
4.7 Каждое ребро заканчивается оттяжкой, с плоской петлей в месте крепления к укрытию. Длина оттяжки в готовом виде – 510,0 мм, в крое – 775,0 мм. На другом конце оттяжки также обрабатывается петля. Диаметр каждой из петель должен быть не менее 500,0 мм.
4.8 На одной из граней укрытия обрабатывается вход на водостойкую тесьму «молния» с двумя двухязычковыми замками. Длина тесьмы «молния» - 220,0 см.
4.9 Пол выполнен из прорезиненной ткани в виде правильного десятигранника. Пол с бортиком. Высота бортика – 10,0 см. верхний край бортика обработан швом вподгибку с закрытым срезом. Ширина шва в готовом виде – 1.0 см.
4.10 По центру пола наклеивается усилительная накладка в форме круга, Ø 20,0 см – для установки стойки или кола.
4. Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, см
|
Расход
|
|
1.
|
Ткань палаточная с водоотталкивающей пропиткой, м2.
|
Детали укрытия
|
150
|
24,0
|
|
2.
|
Ткань Taffeta, м2.
|
Детали стенки
|
150
|
18,0
|
|
3.
|
Ткань прорезиненная, м2.
|
Детали пола
|
150
|
12,5
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм
|
Количество
|
|
1
|
Стропа, м
|
Петля в вершине укрытия, оттяжки укрытия
Усиление низа стенки
|
10,0
15,0
|
8,0
18,0
|
|
2
|
Тесьма «молния», тип 5. водостойкая, м.
|
Вход в укрытие
|
5,0
|
2,2
|
5. Спецификация деталей кроя.
|
№/п
|
Наименование деталей
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
|
Ткань палаточная с водоотталкивающей пропиткой
|
|
1.
|
Грань
|
1
|
10
|
|
2.
|
Основная деталь сумки
|
1
|
1
|
|
3.
|
Боковая стенка сумки
|
1
|
2
|
|
|
Ткань Taffeta
|
|
4.
|
Стенка
|
1
|
1
|
|
|
Прорезиненная ткань
|
|
5.
|
Пол
|
1
|
5
|

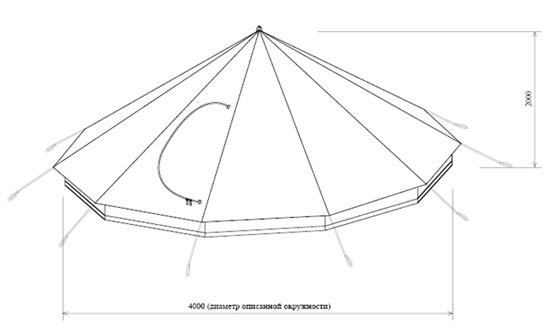

7.Технический рисунок
