Палатка базовая всеклиматическая «Модуль-М»

Палатка базовая всеклиматическая «Модуль-М» (в дальнейшем «палатка») разработана и изготовлена в соответствии с:

ГОСТ 28917-91 «Палатки туристические. Общие технические условия»;

ТУ 5.16-760-81 «Палатка туристическая 10-ти местная ПЛТ-10. Технические условия»;

ТУ ВООП.900400.004 «Палатка специальная «Юрта-10». Технические условия»;

ТУ 878940-018-01424506-06 «Палатки специального назначения. Общие технические условия».

1. Назначение.

Палатка базовая всеклиматическая «Модуль-М» предназначена для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в условиях базового лагеря.

2. Источники разработки.

Конструкция палатки разработана на основе изучения истории развития  и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.

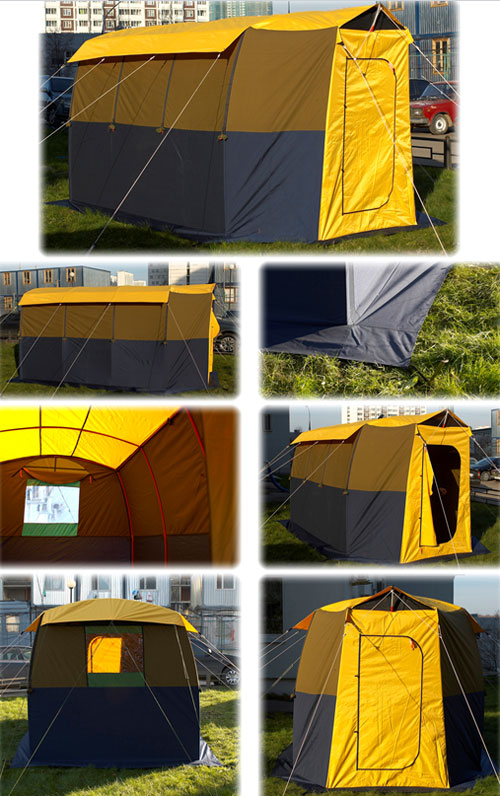

3.     Описание внешнего вида.

Палатка типа «полубочка» с овальной крышей и вертикальными стенками. В комплект палатки входят: тент с тамбуром и юбкой, внутренняя палатка с притачанным полом и черновой пол. Палатка устанавливается на каркас.

Черновой пол представляет собой прямоугольник из прорезиненной ткани, который крепится к каркасу при помощи крючков на тесьме. Крючки по передней части крепятся при помощи эластичной тесьмы.

Внутренняя палатка с притачанным полом, выполненным из плотной непромокаемой ткани. пол с бортиком, переходящим на стенки внутренней палатки. Внутренняя палатка подвешивается на каркас при помощи крючков на тесьме. По низу она крепится при помощи крючков на эластичной тесьме. С внутренней стороны палатки предусмотрены места крепления под экран, защищающий материал палатки от перегрева в случае использования обогревателя, и подвешивания дополнительного оборудования или снаряжения.

Передняя торцевая стенка внутренней палатки с дверью. Дверь – двойная (материал внутренней палатки и сетка) и – закрывается при помощи двойной тесьмы «молния», каждая из которых имеет два замка с двумя язычками.

Задняя торцевая стенка с окном, выполненным из сетки, и верхним вентиляционным окном. Окно из сетки закрывается шторкой с двумя рядами тесьмы «молния», в верхней части шторка входит под клапан окна. Вентиляционное отверстие – двойное (материал внутренней палатки и сетка) и закрывается двумя рядами тесьмы «молния».

Тент палатки выполняется из трех различных материалов: крыша – плотная ткань с PU покрытием яркого цвета, нижняя часть с юбкой – из плотного материала с PU покрытием и высоким показателем ветрозащитности темного цвета, а средняя часть выполняется из палаточной х/б ткани с водоотталкивающим эффектом.

Тент с тамбуром и юбкой по всему периметру. Со стороны входа в тамбур юбка – двойная (порог). Тент по форме повторяет внутреннюю палатку, одевается сверху каркаса и крепится к каркасу при помощи крючков на эластичной тесьме. Крючки с тесьмой притачиваются при помощи косынок.

Крыша с боковыми отлетными козырьками, с козырьком по задней торцевой стенке. Поперек крыши проложены четыре усилительные полосы из широкой стропы. Козырьки с петлями под оттяжки. Петли крепятся при помощи косынок.

Тент с внутренней торцевой стенкой. Внутренняя торцевая стенка с дверью, выполненной из сетки.

Задняя торцевая стенка с окном и верхним вентиляционным отверстием. Окно выполняется из ПВХ. Вентиляционное отверстие закрыто сеткой и закрывается изнутри клапаном при помощи тесьмы «молния».

Боковые стенки тента с четырьмя рядами усилительных полос, выполненных из стропы. Стропа заканчивается петлями для крепления оттяжек.

Передняя торцевая стенка тента выполняется в виде тамбура. Передняя стенка тамбура с дверью. Крыша тамбура с козырьком, в котором обрабатывается вентиляционное отверстие. Вентиляционное отверстие изнутри закрывается клапаном при помощи тесьмы «молния». Объем козырька поддерживается при помощи небольшой стойки, вставленной в двойную стропу и люверс.

Устойчивость тамбура обеспечивается двумя металлическими стойками, которые вставляются в соответствующие карманы и люверсы с изнаночной стороны тамбура. Стойки притягиваются к шву при помощи двух пар фиксаторов, выполненных из контактной ленты «Велькро». По шву соединения крыши тамбура с боковинами вставляются, по два с каждой стороны, крючки на тесьме для подвешивания одежды.

Палатка может комплектоваться мешками для груза.



Комплектность палатки:

1. Каркас

2. Стойки тамбура - 2 шт.

3. Тент с тамбуром

4. Внутренняя палатка

5. Пол черновой

6. Тент

7. Оттяжки с компенсаторами - 14 шт.

8. Мешки для грунта* - 8 шт.

9. Лопата саперная*

10. Колышки -  21 шт.

11. Мешок упаковочный

12. Мешок для элементов каркаса

13. Мешок для колышков

14. Кувалда*

15. Универсальное колено дымохода - 2 шт.

16. Защитный экран - 1 шт.

16. Ремнабор

17. Инструкция по эксплуатации

4.     Особенности технологической обработки.

Технические характеристики

Таблица 1.

№/п	Наименование измерения	Величина
1.	Максимальные габариты (при установке), мм*мм.	4500*22640
2.	Габариты упаковки, мм*мм*мм.	800*500*350
3.	Габариты тента:      Длина, мм.      Ширина, мм.      Высота по коньку, мм.      Размер окна, мм*мм.      Размер двери, мм*мм.      Размер торцевого вентиляционного окна, мм*мм.      Ширина внешней юбки, мм.	3200 2140 2100 500*700 1450*650 1300*300 250
4.	Габариты внутренней палатки:      Длина, мм.      Ширина, мм.      Высота по коньку, мм.      Размер окна, мм*мм.      Размер двери, мм*мм.      Размер верхнего вентиляционного окна, мм*мм.	3105 1980 1980 600*400 1450*630 1100*230
5.	Габариты тамбура:      Ширина, мм.      Глубина, мм.      Высота максимальная, мм.      Размер двери, мм.      Размер вентиляционного окна, мм.	2140 800 2100 1450*650 900*180
6.	Габариты крыши:      Длина, мм.      Ширина, мм.      Ширина козырька, мм.	3200 1700 350
7.	Габариты пола:      Длина, мм.      Ширина, мм.      Высота бортика, мм.	3105 1980 100
8.	Габариты чернового пола:      Длина, мм.      Ширина, мм.	3405 2330
9.	Вместимость, чел.	2



1.    Все швы – запошивочные или «в замок», с прокладыванием двойной отделочной строчкой. Ширина шва – 0,1 и 0,6 см.

2.   Открытые края деталей обрабатываются швом вподгибку с открытым срезом, ширина шва – 1,0 см.

3.  Тесьма «молния» притачивается швом, шириной 1,0 см.

4.  Фурнитура притачивается усиленным швом.

5.  Навесные петли, выполненные из эластичной тесьмы (ширина тесьмы – 10,0 мм.) имеют одинаковую длину в 20,0 см (в крое).

6.  Черновой пол крепится к каркасу при помощи крючков на брючной тесьме и эластичной тесьме: 4 крючка по передней части крепятся при помощи эластичной тесьмы, все остальные – при помощи брючной тесьмы. Длина отрезка тесьмы – 7,0 см.

7.Внутренняя палатка подвешивается к каркасу при помощи крючков с брючной тесьмой (всего 40 шт.). длина отрезка тесьмы – 13,0 см.

8.    Пол притачивается по низу к внутренней палатке. Пол крепится к каркасу при помощи крючков с эластичной тесьмой (всего 13 шт.). Длина отрезка тесьмы – 7,0 см. Пол внутренней палатки с бортиком, ширина бортика – 10,0 см.

9.   По основным конструктивным швам внутренней палатки прокладывается брючная тесьма.

10.  В левом углу, изнутри, по намеченным точкам, по основным конструктивным линиям втачиваются петли для подвешивания экрана (всего 23 точки).

11. Изнутри внутренней палатки по коньку предусмотрены петли для подвешивания дополнительного снаряжения или оборудования.

12.  Задняя торцевая стенка с окном из сетки и вентиляционным окном. Окно закрывается шторкой при помощи тесьмы «молния». Окно с клапаном. Вентиляционное окно – двойное (трикотажное полотно и сетка) и имеет двойную тесьму «молния».

13. Передняя торцевая стенка внутренней палатки с дверью. Дверь – двойная (трикотажное полотно и сетка) и имеет двойную тесьму «молния».

14.   Тент по форме напоминает внутреннюю палатку, крепится к каркасу при помощи крючков с эластичной тесьмой. Длина отрезка тесьмы – 2,5 см. крючки крепятся к стенкам тента при помощи косынок.

15.  Тент с тамбуром и внешней юбкой.

16.  Крыша тента с  боковыми козырьками и четырьмя усилительными полосами из широкой стропы. Ширина козырька – 35,0 см. На боковых козырьках крыши – по 4 петли под оттяжки с каждой стороны. Петли крепятся при помощи косынок. Длина петли в готовом виде – 5,0 см.

17. Окно на задней торцевой стенке выполнено из ПВХ имеет размер – 70,0*50,0 см.

18.  По шву соединения крыши тамбура с боковинами втачиваются крючки для одежды.

19.    Швы соединения торцевых стенок, а также шов притачивания юбки – окантовываются.

5.     Спецификация материалов и фурнитуры.

Таблица 2. Спецификация материалов.

№/п	Наименование материала	Назначение материала	Ширина, м	Расход
1.	Ткань палаточная с водоотталкивающей пропиткой, м.	Детали тента	1,00	16,5
2.	Ткань LT 500 FR, синий, м.	Детали тента и тамбура	1,55	10,2
3.	Ткань LT 500 FR, желтый, м.	Детали тамбура и крыши	1,50	9,4
4.	Ткань LT 220 PVC, красный, м.	Детали пола	1,50	6,4
5.	Ткань прорезиненная (п/э – 100 %), м.	Детали чернового пола	1,50	7,0
6.	Полотно трикотажное, м.	Детали внутренней палатки	1,50	22,0
7.	Сетка трикотажная, м.	Окно внутренней палатки, вентиляционное окно внутренней палатки и тента, дверь внутренней торцевой стенки тента и внутренней палатки	1,50	3,0
8.	Прозрачный ПВХ, м.	Окно тента	1,50	0,60
9.	Ткань термостойкая базальтовая БТ-13 (базальтовое волокно – 100%), м.	Раскладка под печку	1,00	1,35



 Таблица 3. Спецификация фурнитуры.

№/п	Наименование, артикул	Назначение	Размер, см.	Расход
1.	Тесьма «молния» - спираль рулонная, тип 5, м.	Дверь тамбура, внутренней торцевой стенки тента, внутренней палатки Вентиляционное окно тамбура Вентиляционное окно тента Вентиляционное окно внутренней палатки Окно внутренней палатки	255,0     105,0 140,0 125,0   55,0	4     1 1 2   2
2.	Замок двухязычковый для тесьмы «молния», тип 5, шт.	Замок на тесьму «молния» - спираль		18
3.	Контактная лента «Велькро», м.	Крепление стоек к тамбуру	2,0	4*0,06
4.	Тесьма эластичная, м.	Фиксация дверей и клапанов вентиляционного окна Крепление чернового пола Крепление пола внутренней палатки Крепление тента по низу	1,0   2,0 2,0   2,0	10*0,20   4*0,07 15*0,07   23*0,05
5.	Пуговицы под тесьму, шт.	Фиксация дверей, клапанов вентиляционных окон в открытом состоянии	Æ 2,0	8
6.	Тесьма брючная, м.	Крепление чернового пола Крепление внутренней палатки Петли для подвешивания экрана Жесткость конструктивных линий передней торцевой стенки внутренней палатки Жесткость конструктивных швов задней торцевой стенки внутренней палатки Окно задней торцевой стенки внутренней палатки Штора окна внутренней палатки Клапан окна внутренней палатки Жесткость горизонтальных швов внутренней палатки Жесткость торцевых швов внутренней палатки Обработка низа внутренней палатки Вентиляционное окно тента Вентиляционное окно тамбура Горизонтальная стяжка торцевых стенок тента Вертикальная стяжка Усиление шва притачивания окна тента Усиление вертикали двери Вентиляционное окно тента Обработка низа внутренней торцевой стенки тента	1,5	12*0,07 40*0,13 22*0,08 4,60     3,90     2*0,55   0,65 0,75 9*3,2   2*5,35   10,25   1,60 0,30 2*1,70   0,40 1,80   2*1,50 1,40   2,20
7.	Крючки, арт. 700823	Крепление чернового пола Крепление пола внутренней палатки Крепление внутренней палатки	1,8	16 15   40
8.	Крючки, арт. 4303	Крепление тента по низу Крючки под одежду	1,3	23 4
9.	Стропа, м.	Жесткость конструктивных линий по крыше тента Оттяжки боковых стенок тента Петли под оттяжки на крыше тента Петли под оттяжки на юбке тента	3,0   3,0 2,0   2,0	4*1,70   8*1,10 12*0,12   11*0,30
9.	Тесьма окантовочная, м	Окантовка торцевых швов тента Окантовка шва притачивания юбки	1,6	2*5,90 2*3,20 1*2,20 2*0,90 1*1,30
10.	Тесьма декоративная, арт GR-12, м.	Подвески на замки к тесьме «молния» Подвеска крючков под одежду	1,2	16*0,30   4*0,15
11.	Тесьма декоративная, арт GR-25, м.	Язычки под крепление стоек тамбура	2,5	4*0,05
12.	Люверс № 24, шт.	Установка стоек	Æ 1,0	3

6.     Спецификация деталей кроя.

№/п		Наименование деталей	Количество
			В лекалах	В крое
1.		Ткань палаточная с водоотталкивающей пропиткой
	1.1	Средняя часть задней торцевой стенки тента	1	1
	1.2	Верхняя часть задней торцевой стенки тента	1	1
	1.3	Клапан вентиляционного окна задней торцевой стенки тента	1	1
	1.4	Центральная часть внутренней торцевой стенки тента	1	1
	1.5	Боковая часть внутренней торцевой стенки тента	1	2
	1.6	Верхняя часть боковины тамбура	1	2
	1.7	Клапан вентиляционного окна тамбура	1	1
	1.8	Верхняя часть вентиляционного окна тамбура	1	1
	1.9	Верхняя часть боковой стенки тента	1	2
2.		Ткань LT 500 FR, синий
	2.1	Нижняя часть задней торцевой стенки тента	1	1
	2.2	Нижняя часть боковины тамбура	1	2
	2.3	Нижняя часть боковой стенки тента	1	2
	2.4	Юбка задней торцевой стенки тента	1	1
	2.5	Юбка боковой стенки тента	1	2
	2.6	Юбка боковины тамбура	1	2
	2.7	Юбка передней стенки тамбура	1	1
	2.8	Порог юбки передней стенки тамбура	1	1
	2.9	Косынка задних углов юбки тента	1	2
	2.10	Косынка юбки задней торцевой стенки тента	1	1
	2.11	Косынка юбки боковой стенки тента	1	4
	2.12	Косынка юбки боковины тамбура	1	2
	2.13	Косынка юбки передней стенки тамбура	1	2
3.		Ткань LT 500 FR, желтый
	3.1	Козырек задней торцевой стенки тента	1	1
	3.2	Центральная косынка козырька задней торцевой стенки тента	1	1
	3.3	Боковая косынка козырька задней торцевой стенки тента	1	2
	3.4	Передняя стенка тамбура	1	1
	3.5	Дверь тамбура	1	1
	3.6	Центральная часть крыши тамбура	1	2
	3.7	Козырек центральной части крыши тамбура	1	1
	3.8	Обтачка козырька центральной части крыши тамбура	1	1
	3.9	Боковая часть крыши тамбура	1	2
	3.10	Крыша тента	1	2
	3.11	Козырек крыши тента	1	2
	3.12	Угловая косынка козырька крыши тента	1	4
	3.13	Боковая косынка козырька крыши тента	1	4
4.		Ткань LT 220 PVC, красный
	4.1	Пол внутренней палатки	1	2
5.		Ткань прорезиненная
	5.1	Пол черновой	1	2
6.		Полотно трикотажное
	6.1	Нижняя часть боковой стенки внутренней палатки	1	2
	6.2	Верхняя часть боковой стенки внутренней палатки	1	2
	6.3	Нижняя часть крыши внутренней палатки	1	2
	6.4	Средняя часть крыши внутренней палатки	1	2
	6.5	Верхняя часть крыши внутренней палатки	1	2
	6.6	Центральная часть передней торцевой стенки внутренней палатки	1	1
	6.7	Боковая часть передней торцевой  стенки внутренней палатки	1	2
	6.8	Дверь передней торцевой стенки внутренней палатки	1	1
	6.9	Нижняя часть задней торцевой стенки внутренней палатки	1	1
	6.10	Средняя часть задней торцевой стенки внутренней палатки	1	2
	6.11	Верхняя часть задней торцевой стенки внутренней палатки	1	1
	6.12	Клапан вентиляционного окна задней торцевой стенки внутренней палатки	1	1
	6.13	Шторка окна задней торцевой стенки внутренней палатки	1	1
	6.14	Клапан окна задней торцевой стенки внутренней палатки	1	1
7.		Сетка трикотажная
	7.1	Дверь внутренней палатки	1	1
	7.2	Окно задней торцевой стенки внутренней палатки	1	1
	7.3	Вентиляционное окно задней торцевой стенки внутренней палатки	1	1
	7.4	Дверь внутренней торцевой стенки тента	1	1
	7.5	Вентиляционное окно тамбура	1	1
8.		Прозрачный ПВХ
	8.1	Окно тента	1	1
9.		Ткань базальтовая БТ-13
	9.1	Раскладка под печку	1	2
	9.2	Тубус под печную трубу	1	2

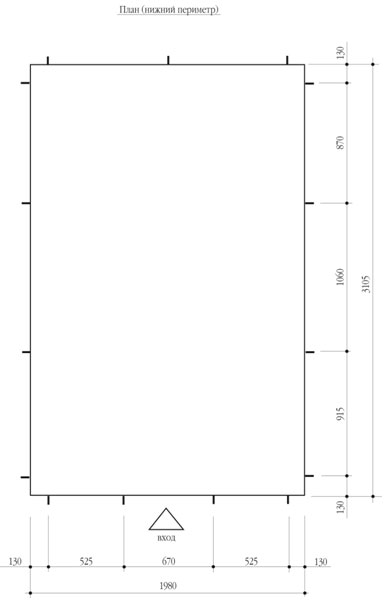

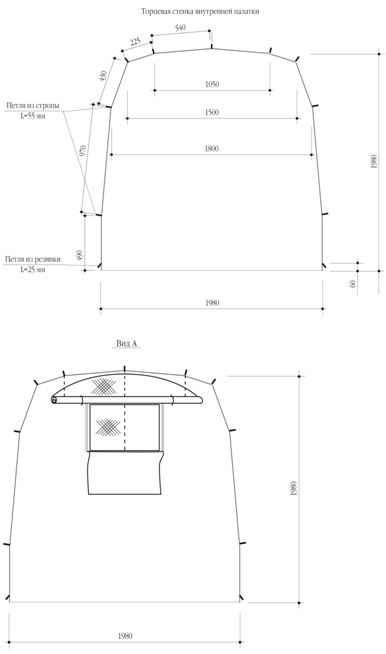

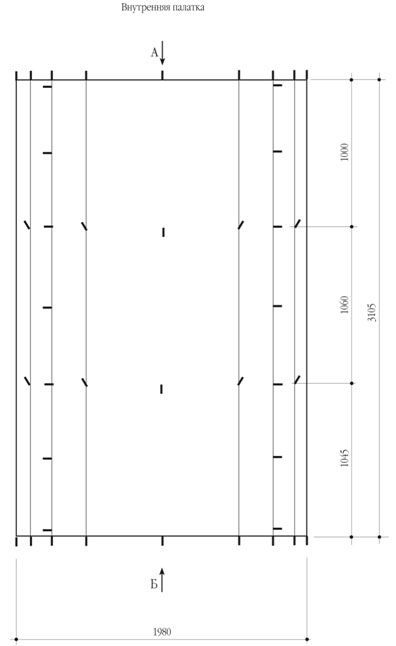

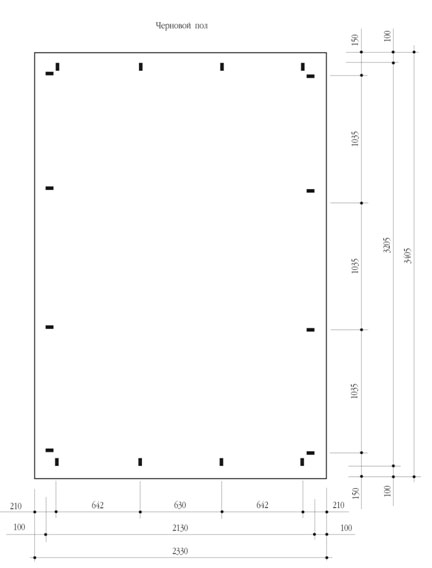

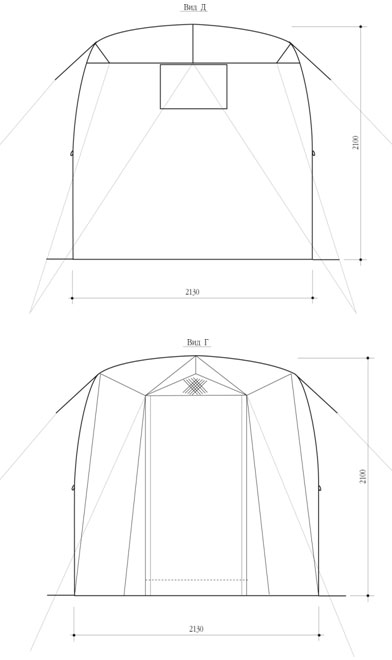

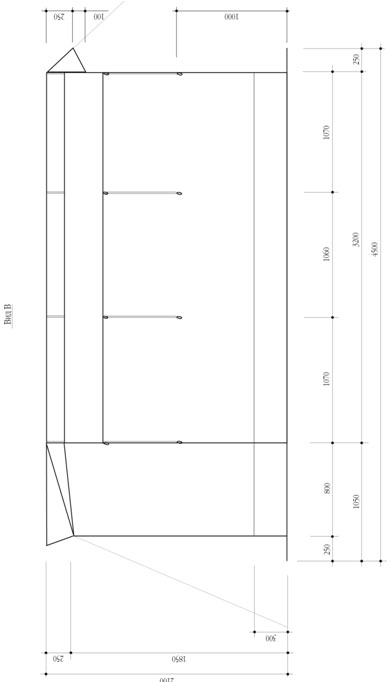

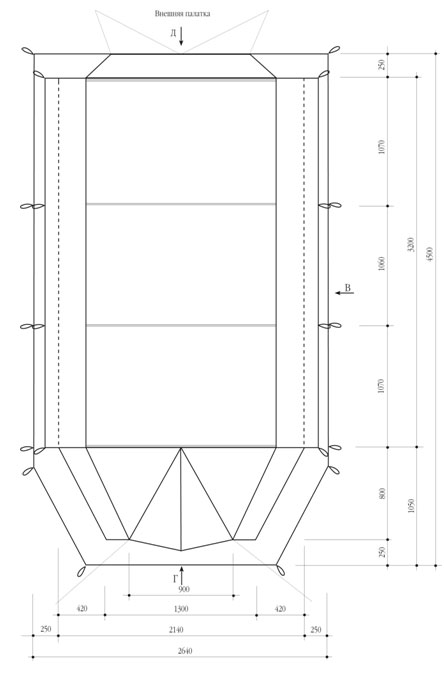

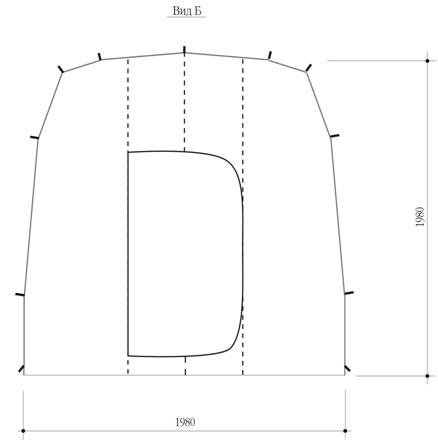

7.   Технический рисунок

8. Порядок установки палатки

Порядок сборки палатки

1. Расстелить палатку на ровном, очищенном от камней, веток и прочего поверхности.

2. Расстелить черновой пол и закрепить его колышками к земле.

2. Собрать каркас основания (самый большой по количеству элементов).

3. Закрепить каркас основания на черновом полу вставив его под крючки.

4. Собрать четыре вертикальные стойки каркаса и установить их на основание.

5. Соединить вертикальные стойки каркаса при помощи горизонтальных элементов.

6. Подвесить на каркас при помощи крючков внутреннюю палатку.

7. Установить внешний тент и закрепить его на каркасе крючками.

8. Закрепить оттяжки и петли по периметру палатки колышками к земле и отрегулировать натяжение.

8. Собрать стойки тамбура.

9. Вставить стойки сначала в карман на крыше тамбура, затем в люверс на стропе в нижнем углу.

10. Растянуть и закрепить оттяжки тамбура.

11. Установить универсальное колено дымохода и зафиксировать его положение тубусами. При отсутствии печи затянуть отверстия тубусами.

 Условия хранения

Не следует хранить туго упакованную влажную палатку более нескольких часов. Перед длительным хранением палатку необходимо очистить от грязи и хорошо просушить. Хранить палатку следует в неплотно свернутом состоянии.
