Палатка базовая «Партнер-М» (в дальнейшем «палатка») разработана и изготовлена в соответствии с:
- ГОСТ 28917-91 «Палатки туристические. Общие технические условия»;
- ТУ 5.16-760-81 «Палатка туристическая 10-ти местная ПЛТ-10. Технические условия»;
- ТУ ВООП.900400.004 «Палатка специальная «Юрта-10». Технические условия»;
- ТУ 878940-018-01424506-06 «Палатки специального назначения. Общие технические условия».
1. Назначение.
Палатка базовая «Партнер-М» предназначена для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в условиях базового лагеря.
2. Источники разработки.
Конструкция палатки разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

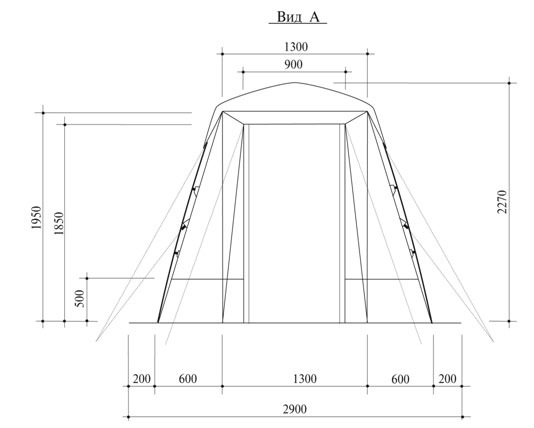

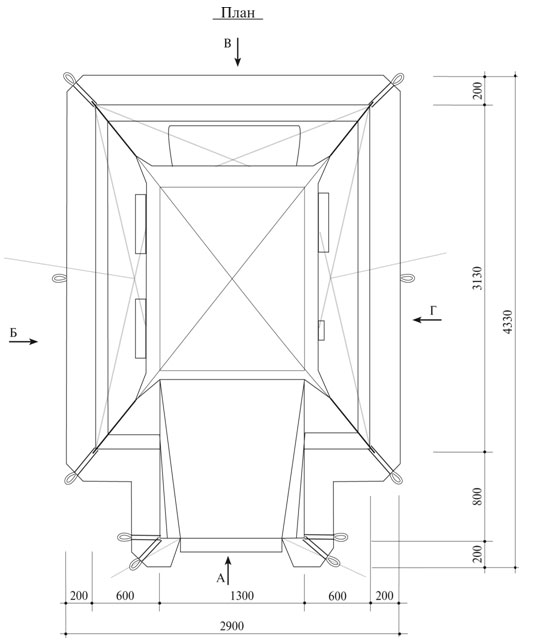

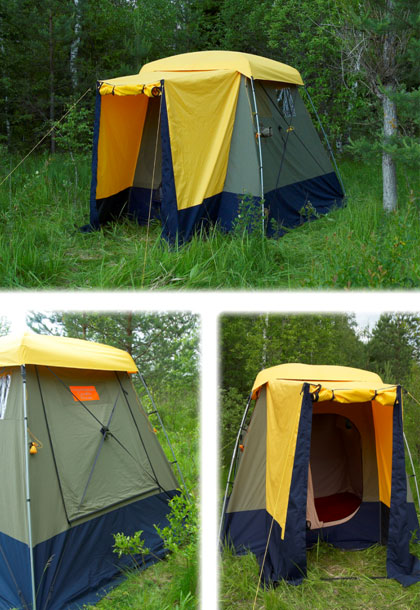

Палатка типа «домик» с четырехскатной крышей и наклонными стенками. В комплект палатки входят: тент с тамбуром, съемная крыша, внутренняя палатка и съемный пол.
Тент выполняется из двух различных материалов: нижняя часть и юбка тента из непромокаемого материала. Юбка со стороны входа – двойная.
Передняя торцевая стенка тента с дверью. Дверь – двойная; внутренняя дверь выполняется из противомоскитной сетки, внешняя – из непромокаемого материала. Дверь закрывается на два ряда тесьмы «молния»: Можно открывать по отдельности внешнюю и внутреннюю двери. А также обе двери вместе. В открытом виде (и по отдельности, и вместе) двери можно убирать и фиксировать при помощи навесных петель (выполнены из эластичной тесьмы) и клевантов.

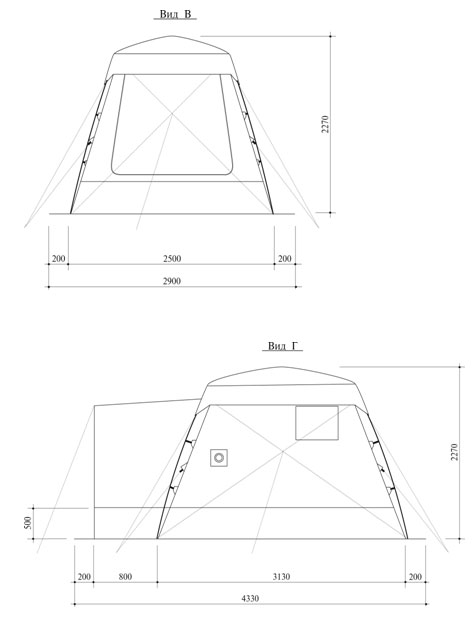

Задняя торцевая стенка с большим вентиляционным окном, закрытым сеткой. С лицевой стороны тента торцевое вентиляционное окно закрывается с помощью тесьмы «молния» большим клапаном, нижние края которого фиксируются на торцевой стенке при помощи контактной ленты «Велькро». В открытом состоянии клапан фиксируется по верхнему краю окна при помощи двух завязок.

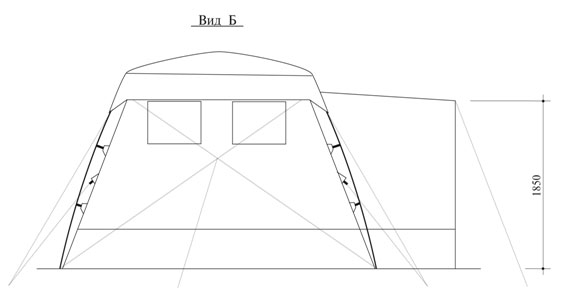

Левая боковая стенка тента с двумя окнами, выполненными из прозрачного ПВХ. Окна изнутри закрываются шторками, нижние и боковые стороны которых фиксируются при помощи контактной ленты «Велькро». В открытом состоянии шторки фиксируются по верхнему краю окна при помощи навесных петель (выполнены из эластичной тесьмы) и клевантов.
Правая боковая стенка тента с одним окном, выполненным из прозрачного ПВХ, и раскладкой под дымоход. Окно закрывается шторкой. Раскладка под дымоход квадратной формы с тубусом под трубу. Раскладка выполнена из базальтовой ткани.
На боковых и задней торцевой стенках тента, в центре стропа с двухщелевой рамкой для крепления к связям.
Крыша тента состоит их четырех деталей треугольной формы. Боковые детали крыши с верхними вентиляционными окнами, выполненными из трикотажной сетки. Вентиляционные окна закрываются клапанами при помощи тесьмы «молния». В открытом состоянии клапана фиксируются при помощи навесных петель (выполнены из эластичной тесьмы) и клевантов.
Тент устанавливается на каркас, который вставляется в специальные карманы, расположенные на крыше тента. Тент крепится к каркасу также при помощи крючков со стропой, расположенных в швах соединения боковых и торцевых стен.
К передней торцевой стенке тента притачивается тамбур. Тамбур выполнен из непромокаемого материала двух цветов. Боковые стенки тамбура с внешней юбкой по нижнему краю. Крыша тамбура – односкатная, трапециевидной формы. Дверь тамбура имеет прямоугольную форму и закрывается при помощи тесьмы «молния» по длинным сторонам. В открытом виде дверь фиксируется по верхнему краю при помощи двух завязок. Для сохранения геометрических параметров по нижнему краю торцевой стенки тамбура притачивается стропа с фастом.
Тамбур устанавливается при помощи двух металлических стоек, которые устанавливаются в люверсы и крепятся при помощи контактной ленты «Велькро».
С изнаночной стороны тамбура по шву соединения боковых стенок с крышей вставляются 6 крючков для одежды.
К каркасу при помощи крючков со стропой за специальные кольца крепится съемная крыша. Крыша со швом посередине. Крыша с бортиком, переходящим на боковые и торцевые стены тента.

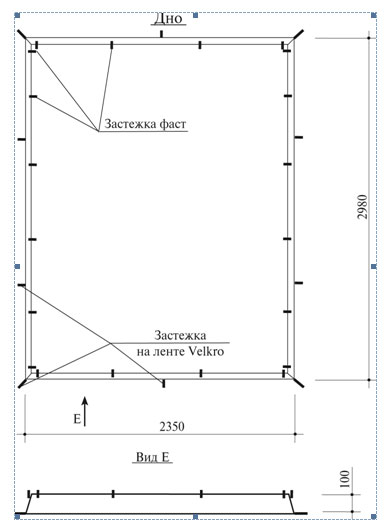

К тенту, с внутренней стороны, крепится съемный пол. Пол крепится при помощи контактной ленты «Велькро» и рамок на стропе. Рамки со стропой втачаны в шов соединения нижней части тента с юбкой (10 точек крепления). Пол со швом посередине. Пол с бортиком, переходящим в стенки внутренней палатки. Пол крепится к внутренней палатке при помощи Фастов со стропой (18 точек крепления).

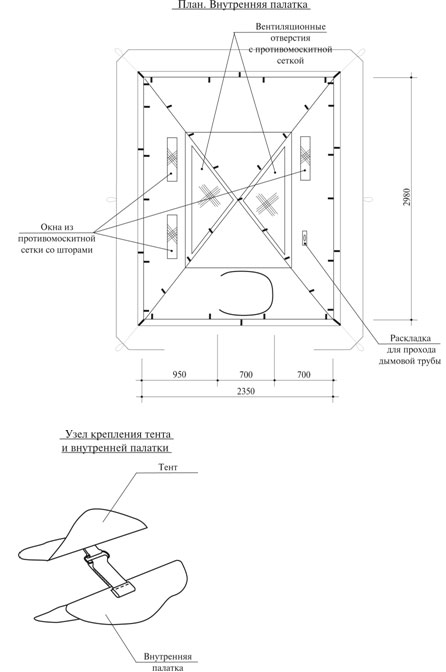

Также к тенту, с внутренней стороны, подвешивается внутренняя палатка, выполненная из смесовой ткани светлых тонов. Правый передний угол внутренней палатки выполняется из ткани с огнестойкой пропиткой (место под печку). Внутренняя палатка подвешивается к тенту при помощи контактной ленты «Велькро» и рамок со стропой. Рамки со стропой втачиваются в те же точки, что крючки со стропой на внешней стороне тента для крепления к каркасу (всего 17 точек крепления). В отсутствии пола внутренняя палатка может быть прикреплена к тенту и по низу, так же как и пол (10 точек крепления). При наличии пола внутренняя палатка крепится к полу при помощи фастов со стропой (18 точек крепления).
Передняя торцевая стенка внутренней палатки с дверью, закрывающейся на тесьму «молния». В открытом состоянии дверь фиксируется при помощи навесных петель (выполнены из эластичной тесьмы) и клевантов.
Левая боковая стенка внутренней палатки с двумя окнами. Окна выполнены из сетки. Окна с внутренней стороны закрываются шторками, которые крепятся при помощи контактной ленты «Велькро». В открытом состоянии шторки фиксируются по верхнему краю окна при помощи навесных петель (выполнены из эластичной тесьмы) и клевантов.
Правая боковая стенка внутренней палатки с одним окном и раскладкой под дымоход. Окно выполнено из сетки и закрывается шторкой. Раскладка под дымоход выполняется из огнестойкой базальтовой ткани. Раскладка с тубусом под трубу.
Крыша внутренней палатки состоит из четырех деталей треугольной формы. Боковые детали крыши с верхними вентиляционными окнами, по форме и размеру повторяющие вентиляционные окна в крыше тента. Окна из сетки могут открываться при помощи тесьмы «молния». Верхние вентиляционные окна внутренней палатки выполнены из сетки и закрываются при помощи тесьмы «молния» клапанами. В открытом состоянии вентиляционные окна (и сетка, и клапан) фиксируются при помощи навесных петель (выполнены из эластичной тесьмы) и клевантов.
Для сохранения геометрической формы палатки и придания жесткости конструкции по боковым и задней торцевой стенкам устанавливаются крестовые связи, выполненные из стропы. По передней торцевой стенке устанавливается горизонтальная затяжка, выше крыши тамбура. Связи крепятся к стойкам каркаса при помощи карабинов и регулируются при помощи двухщелевых пряжек.
В собранном виде палатка упаковывается в специальную транспортировочную сумку.
Комплектность палатки:
- Стойки каркаса - 4 шт.
- Каркас крыши - 2 шт.
- Стойки тамбура - 2 шт.
- Тент с тамбуром - 1 шт.
- Внутренняя палатка - 1 шт.
- Пол - 1 шт.
- Крыша - 1 шт.
- Связи - 4 шт.
- Оттяжки с компенсаторами - 9 шт.
- Колышки - 10 шт.
- Мешок упаковочный - 1 шт.
- Мешок для элементов каркаса
- Мешок для колышков
- Кувалда
- Универсальное колено дымохода
- Ремнабор
- Инструкция по эксплуатации
4. Особенности технологической обработки.
Технические характеристики
Таблица 1.
№/п
|
Наименование измерения
|
Величина
|
1.
|
Максимальные габариты (для установки), мм*мм.
|
4330*2900
|
2.
|
Габариты упаковки, мм*мм*мм.
|
800*500*350
|
3.
|
Габариты тента:
Длина, мм.
Ширина, мм.
Высота боковой стенки, мм.
Высота по коньку, мм.
Размер окна, мм*мм.
Размер двери, мм*мм.
Размер торцевого вентиляционного окна, мм*мм.
Размер верхнего вентиляционного окна, мм*мм.
Ширина внешней и внутренней юбки, мм.
Размер раскладки под печку, мм*мм.
Максимальный диаметр трубы, мм.
|
3130
2500
2100
2170
520*425
1450*740
1500*1170
1000*400
200
300*300
100
|
4.
|
Габариты внутренней палатки:
Длина, мм.
Ширина, мм.
Высота боковой стенки, мм.
Высота по коньку, мм.
Размер окна, мм*мм.
Размер двери, мм*мм.
Размер верхнего вентиляционного окна, мм*мм.
Размер раскладки под печку, мм*мм.
Максимальный диаметр трубы, мм.
|
2980
2350
2022
2100
530*480
1450*740
1000*400
300*300
100
|
5.
|
Габариты тамбура:
Ширина, мм.
Глубина, мм.
Высота максимальная, мм.
Высота входа, мм.
Длина ската, мм.
|
1300
800
1950
1850
1540
|
6.
|
Габариты крыши:
Длина, мм.
Ширина, мм.
Высота бортика, мм.
|
1520
1210
400
|
7.
|
Габариты пола:
Длина, мм.
Ширина, мм.
Высота бортика, мм.
|
2980
2350
100
|
8.
|
Масса:
Тент с тамбуром, кг.
Внутренняя палатка, кг.
Крыша, кг.
Пол, кг.
Каркас, кг.
Колышки, кг.
В комплекте, кг;
|
11,0
5,5
1,1
3,3
3,5
3,5
28,0
|
9.
|
Вместимость, чел.
|
2
|
1. Все швы – запошивочные или «в замок», с прокладыванием двойной отделочной строчкой. Ширина шва – 0,1 и 0,6 см.
2. Открытые края деталей обрабатываются швом вподгибку с закрытым срезом, ширина шва – 1,0 см.
3. Тесьма «молния» притачивается швом, шириной 1,0 см.
4. Фурнитура притачивается усиленным швом.
5. Навесные петли, выполненные из эластичной тесьмы (ширина тесьмы – 10,0 мм.) имеют одинаковую длину в 20,0 см (в крое).
6. Длина стропы под рамки (для крепления внутренней палатки и пола) – 0,06 см.
7. Рамка со стропой притачивается по торцевым стенкам (торцевым сторонам) посередине, по боковым стенкам (боковым сторонам) с расстоянием 1,04 м между ними (всего 10 точек крепления).
8. Длина петли из контактной ленты «Велькро» (для крепления внутренней палатки и пола): нижние углы тента (пола, внутренней палатки), крепление по стойкам – 0,10 м; боковые стороны тента (пола, внутренней палатки), подвешивание внутренней палатки по крыше – 0,07 см.
9. Длина стропы под Фаст – 0,10 м.
10. Фасты по торцевой стенке внутренней палатке (торцевой стороне пола) притачиваются с расстоянием между ними в 0,73 м. (0,05 м от угла); по боковой стенке внутренней палатки (боковой стороне пола) – 0,703 м (0,05 м от угла). Всего 18 точек крепления.
11. Шторки на окнах фиксируются на боковых стенках (в закрытом виде) при помощи контактной ленты «Велькро» в четырех местах каждая. Размер отдельной ленты – 10,0*1,0 см.
12. Съемный пол с бортиком. Высота бортика – 10,0 см.
13. Тент по крыше одевается на каркас при помощи специальных карманов. высота кармана в готовом виде – 10,0 см.
14. На клапане торцевого вентиляционного окна притачивается фирменный знак геологической службы России.
Раскладка под дымоход (тент и внутренняя палатка) имеет размеры – 35,0*35,0 см. Диаметр выходного отверстия – 10,0 см. Высота тубуса под трубу – 15,0 см.
5.
Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
№/п
|
Наименование материала
|
Назначение материала
|
Ширина, м
|
Расход
|
1.
|
Ткань палаточная с
водоотталкивающей пропиткой, м.
|
Детали тента
|
1,50
|
20,0
|
2.
|
Ткань LT 500 FR, синий, м.
|
Детали тента и тамбура
|
1,50
|
14,90
|
3.
|
Ткань LT 500 FR, желтый, м.
|
Детали тамбура и крыши
|
1,50
|
11,70
|
4.
|
Ткань LT 220 PVC, красный, м.
|
Детали пола
|
1,50
|
6,50
|
5.
|
Ткань арт. С-6055 ОП, м.
|
Детали внутренней палатки
|
1,46
|
2,65
|
6.
|
Ткань арт. С-6055 АСО, м.
|
Детали внутренней палатки
|
1,46
|
14,50
|
7.
|
Сетка трикотажная, м.
|
Окна внутренней палатки, вентиляционные окна внутренней
палатки и тента, дверь тента
|
1,50
|
6,0
|
8.
|
Прозрачный ПВХ, м.
|
Окна тента
|
1,50
|
0,60
|
9.
|
Ткань термостойкая базальтовая
БТ-13 (базальтовое волокно – 100%), м.
|
Раскладка под печку
|
1,00
|
1,35
|
Таблица 3. Спецификация фурнитуры.
№/п
|
Наименование, артикул
|
Назначение
|
Размер, см.
|
Расход
|
1.
|
Тесьма «молния» - спираль рулонная, тип 5, м.
|
Дверь тента
Верхнее вентиляционное окно тента
Торцевое вентиляционное окно
Дверь внутренней палатки
Верхнее вентиляционное окно внутренней палатки
Дверь тамбура
|
210,0
140,0
400,0
210,0
135,0
180,0
|
2
2
1
1
4
2
|
2.
|
Замок двухязычковый для тесьмы «молния», тип 5, шт.
|
Замок на тесьму «молния» - спираль
|
|
18
|
3.
|
Контактная лента «Велькро», м.
|
Фиксация занавесок на окнах
Крепление внутренней палатки к тенту
|
1,0
2,0
|
2,40
2,70
|
4.
|
Тесьма эластичная, м.
|
Петли под клеванты на дверях, окнах
|
1,0
|
6,80
|
5.
|
Клеванты, шт.
|
Фиксация дверей, занавесок и вентиляционных окон в
закрытом состоянии
|
|
28
|
6.
|
Тесьма брючная, м.
|
Торцевое вентиляционное окно
Под крючки
Фиксация двери тамбура в закрытом состоянии
Петли навесные во внутренней палатке
Крепление крыши к каркасу
Крепление пряжки Т-3
|
1,5
|
6,0
3,3
1,0
1,80
1,0
0,40
|
7.
|
Крючки, арт. 700823
|
Крепление тента к каркасу, крыши к каркасу, крючки под
одежду в тамбуре
|
1,8
|
26
|
8.
|
Стропа, м.
|
Жесткость верхнего края тамбура
Геометрия тамбура
Связи
Крепление рамок тента
Крепление фаста к полу и к внутренней палатке
Крепление тента к связям
|
1,0
2,5
1,0
2,0
2,0
2,0
|
0,9
1,45
21,0
5,40
3,60
1,80
|
9.
|
Застежка типа «Фаст», шт.
|
Геометрия тамбура
Крепление пола к внутренней палатке
|
2,5
2,0
|
1
18
|
10.
|
Рамка металлическая, шт.
|
Крепление внутренней палатки
|
2,0
|
27
|
11.
|
Рамка двухщелевая пластмассовая, шт.
|
Крепление тента к связям
|
2,0
|
3
|
12.
|
Пряжка Т-3 арт. 4103, шт.
|
Точки крепления тента и крыши к каркасу
|
1,5
|
8
|
6. Спецификация деталей кроя.
№/п
|
Наименование деталей
|
Количество
|
В лекалах
|
В крое
|
1.
|
Ткань палаточная с
водоотталкивающей пропиткой
|
|
1.1
|
Средняя часть боковой стенки тента
|
1
|
2
|
1.2
|
Верхняя часть боковой стенки тента с двумя окнами
|
1
|
1
|
1.3
|
Верхняя часть боковой стенки с одним окном
|
1
|
1
|
1.4
|
Крыша боковой стенки тента
|
1
|
2
|
1.5
|
Клапан вентиляционного окна на крыше боковой части стенки
|
1
|
2
|
1.6
|
Средняя часть торцевой стенки тента с дверью
|
1
|
1
|
1.7
|
Средняя часть торцевой стенки тента с вентиляционным окном
|
1
|
1
|
1.8
|
Верхняя часть торцевой стенки тента под дверь
|
1
|
1
|
1.9
|
Верхняя часть торцевой стенки тента с вентиляционным окном
|
1
|
1
|
1.10
|
Крыша торцевой стенки тента
|
1
|
2
|
1.11
|
Клапан вентиляционного окна в торцевой стенке
|
1
|
1
|
1.12
|
Штора бокового окна тента
|
1
|
3
|
1.13
|
Косынка под крепление крючка
|
1
|
12
|
1.14
|
Клапан под каркас
|
1
|
2
|
2.
|
Ткань LT 500 FR, синий
|
|
2.1
|
Нижняя часть боковой стенки тента
|
1
|
2
|
2.2
|
Нижняя часть торцевой стенки тента под дверь
|
1
|
1
|
2.3
|
Нижняя часть торцевой стенки тента
|
1
|
1
|
2.4
|
Дверь тента
|
1
|
1
|
2.5
|
Юбка боковой части тента
|
1
|
2
|
2.6
|
Юбка торцевой части тента
|
1
|
2
|
2.7
|
Усиление на входе в палатку
|
1
|
1
|
2.8
|
Нижняя часть боковой стенки тамбура
|
1
|
2
|
2.9
|
Торец тамбура
|
1
|
2
|
2.10
|
Юбка боковой стенки тамбура
|
1
|
2
|
2.11
|
Клапан двери тамбура.
|
1
|
2
|
3.
|
Ткань LT 500 FR, желтый
|
|
3.1
|
Боковая стенка тамбура
|
1
|
2
|
3.2
|
Дверь тамбура
|
1
|
1
|
3.3
|
Планка двери тамбура
|
1
|
1
|
3.4
|
Крыша тамбура
|
1
|
1
|
3.5
|
Крыша съемная
|
1
|
2
|
4.
|
Ткань LT 220 PVC, красный
|
|
4.1
|
Пол съемный
|
1
|
2
|
5.
|
Ткань арт. С-6055
ПО АСО
|
|
5.1
|
Нижняя часть боковой стенки внутренней палатки
|
1
|
1
|
5.2
|
Верхняя часть боковой стенки внутренней палатки
|
1
|
1
|
5.3
|
Нижняя правая часть передней торцевой стенки внутренней
палатки
|
1
|
1
|
5.4
|
Верхняя правая часть передней торцевой стенки внутренней
паоатки
|
1
|
1
|
6.
|
Ткань арт. С-6055 АСО
|
|
6.1
|
Нижняя часть боковой стенки внутренней палатки
|
1
|
3
|
6.2
|
Верхняя часть боковой стенки внутренней палатки
|
1
|
3
|
6.3
|
Крыша боковой стенки внутренней палатки
|
1
|
2
|
6.4
|
Клапан вентиляционного окна на крыше боковой стенки
внутренней палатки
|
1
|
2
|
6.5
|
Левая нижняя часть передней торцевой стенки внутренней палатки
|
1
|
1
|
6.6
|
Левая верхняя часть передней торцевой стенки внутренней
палатки
|
1
|
1
|
6.7
|
Нижняя часть задней торцевой стенки внутренней палатки
|
1
|
1
|
6.8
|
Верхняя часть задней торцевой стенки внутренней палатки
|
1
|
1
|
6.9
|
Крыша торцевой стенки тента
|
1
|
2
|
6.10
|
Штора бокового окна внутренней палатки
|
1
|
3
|
7.
|
Сетка трикотажная
|
|
7.1
|
Дверь тента
|
1
|
1
|
7.2
|
Верхнее вентиляционное окно тента
|
1
|
2
|
7.3
|
Торцевое вентиляционное окно тента
|
1
|
1
|
7.4
|
Верхнее вентиляционное окно внутренней палатки
|
1
|
2
|
7.5
|
Боковое окно внутренней палатки
|
1
|
3
|
8.
|
Прозрачный ПВХ
|
|
8.1
|
Боковое окно тента
|
1
|
3
|
9.
|
Ткань базальтовая
БТ-13
|
|
9.1
|
Раскладка под печку
|
1
|
2
|
9.2
|
Тубус под печную трубу
|
1
|
2
|
7.Технический рисунок
8
.
Порядок
установки палатки
- Расстелить палатку на ровном, очищенном от камней, веток и прочего
поверхности.
- Собрать каркас крыши (два элемента с заглушками на концах).
- Вставить их в карманы крыши тента и зафиксировать кольцами с двух
сторон*.
- Собрать четыре стойки каркаса.
- Соединить их сначала с каркасом крыши, а затем вставить в люверс на
юбке палатки.
- Накинуть крючки промежуточных точек крепления тента на каркас.
- Последовательно прикрепить углы тента колышками к земле.
- Прикрепить оттяжки (4 шт.) колышками к земле и отрегулировать
натяжение.
- Собрать стойки тамбура.
- Вставить стойки сначала в люверс на крыше тамбура, затем в люверс на
стропе в нижнем углу.
- Прикрепить тамбур колышками к земле и растянуть оттяжки.
- Установить крестовые связи из стропы по трем сторонам тента,
пристегнув карабины к петлям на стойках. По передней стороне установить
затяжку.
- Установить крышу и отрегулировать ее натяжение.
- Отрегулировать натяжение крестовых связей.
- Соединить центры боковых стенок тента с перекрестьем связей при помощи
стропы с пряжкой.
- При ветре прикрепить перекрестье связей оттяжками к земле.
- Расправить внутреннюю юбку палатки.
- Прикрепить дно по периметру при помощи стропы на застежке Velkro
через рамки на юбке палатки.
- Перед установкой внутренней палатки открыть шторы на окнах.
- Подвесить внутреннюю палатку при помощи стропы на застежке Velkro,
начиная с любого дальнего угла палатки.
- Состегнуть фастами внутреннюю палатку и дно.
- Установить универсальное колено дымохода и зафиксировать его
положение тубусами. При отсутствии печи затянуть отверстия тубусами.
При сильном ветре тент сперва прикрепляется колышками к земле, а
затем вставляются элементы каркаса.
Условия хранения
Не следует хранить туго упакованную влажную
палатку более нескольких часов. Перед длительным хранением палатку необходимо
очистить от грязи и хорошо просушить. Хранить палатку следует в неплотно
свернутом состоянии.
Назад в раздел
