Палатка маршрутная «М-01» (в дальнейшем «палатка») разработана и изготовлена в соответствии с:
ГОСТ 28917-91 «Палатки туристические. Общие технические условия»;
ТУ 878940-018-01424506-06 «Палатки специального назначения. Общие технические условия».
1. Назначение.
Палатка предназначена для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в условиях прохождения маршрута.
2. Источники разработки.
Конструкция палатки разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

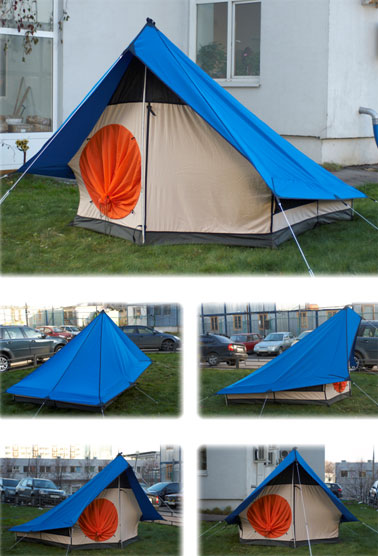

Палатка типа «домик» с трехскатной ломаной крышей. Палатка – разновысокая: передняя стенка выше задней.
Крыша с козырьками, нависающими над стенками палатки. Передняя часть козырька фигурной формы. Стойка фиксируется в вертикальном положении при помощи люверса, установленного в косынке передней оттяжки, и двух силовых пряжек со стропой.
Палатка по высшей точке может также подвешиваться за счет втачной петли.
Передняя стенка палатки состоит из двух частей, каждая из которых имеет форму прямоугольной трапеции. Передняя стенка с верхним большим вентиляционным окном. Окно изнутри при помощи тесьмы «молния» закрывается клапаном. Левая часть передней стенки со входом в виде тубуса. Точка стягивания тубуса располагается ближе у полу. Стягивание тубуса осуществляется при помощи круглой эластичной тесьмы с зажимом, продернутой в кулису, притачанной к отлетному краю тубуса. В открытом состоянии тубус фиксируется при помощи четырех навесных петель, выполненных из эластичной тесьмы и четырех пуговиц.
Боковые стенки палатки с большими вентиляционными окнами, расположенными в передней верхней части боковых стенок. Окна изнутри закрываются клапанами при помощи тесьмы «молния».
Пол палатки имеет форму корыта, его бортик заходит на стенки палатки. Пол выполнен из непромокаемого синтетического плотного материала.
Сохранение геометрических параметров палатки и жесткость конструкции достигается за счет использования приколышей. Приколыши устанавливаются в 7 точках на задней и боковых стенках палатки. Приколыши устанавливаются в люверсы, пробитые на косынках оттяжек пола, и фиксируются при помощи силовых пряжек со стропой.
Установочный комплект может входить в комплект палатки, а может выполняться из подручного материала.
Палатка комплектуется тентом прямоугольной формы.
Комплектность палатки:
1. Палатка М-01 - 1 шт.
2. Стойка центральная - 1 шт.
3. Приколыши
L=400 мм - 3 шт.
L=560 мм - 2 шт.
L=700 мм - 2 шт.
4. Тент от дождя - 1 шт.
5. Оттяжки с регуляторами - 8 шт.
6. Колышки - 16 шт.
7. Мешок упаковочный - 1 шт.
8. Мешок для элементов каркаса
9. Мешок для колышков
10. Ремнабор
11. Инструкция по эксплуатации
4. Особенности технологической обработки.
Технические характеристики
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1.
|
Максимальные габариты (при установке), мм*мм.
|
2100*2500
|
|
2.
|
Габариты упаковки, мм*мм*мм.
|
500*Æ 250
|
|
3.
|
Габариты внутренней палатки:
Длина, мм.
Ширина, мм.
Высота передней стенки, мм.
Высота задней стенки, мм.
Высота стойки, мм.
Размер бокового вентиляционного окна, мм*мм.
Размер переднего вентиляционного окна, мм*мм.
Диаметр тубуса, мм.
|
2500
2100
700
400
2000
900*300
1200*650
900
|
|
4.
|
Габариты крыши:
Ширина заднего козырька, мм.
Ширина бокового козырька, мм.
Ширина переднего козырька, мм.
|
237
300 (200)
420
|
|
5.
|
Габариты пола:
Длина, мм.
Ширина, мм.
Высота бортика, мм.
|
2500
2100
150
|
|
6.
|
Вместимость, чел.
|
2-4
|
1. Все швы – стачные, ширина шва – 1,0 см. Швы стачиваются на лицевую сторону. Припуски швов с лицевой стороны закрываются брючной тесьмой. Швы стачивания углов и швы соединения стенок палатки с крышей и козырьком обрабатываются внутрь с последующей окантовкой срезов.
2. Отлетной край козырька застрачивается с одновременным прокладыванием брючной тесьмы. Ширина подгибки – 1,0 см.
3. Тесьма «молния» притачивается швом, шириной 1,0 см.
4. Фурнитура притачивается усиленным швом.
5. Навесные петли, выполненные из эластичной тесьмы (ширина тесьмы – 10,0 мм.) имеют одинаковую длину в 20,0 см (в крое).
6. Пол притачивается по низу швом шириной 1,0 см с последующим прокладыванием брючной тесьмы. Пол с бортиком, ширина бортика – 15,0 см. Пол палатки растягивается при помощи 8 оттяжек, укрепленных на косынках. Длина петли оттяжки в готовом виде – 10,0 см.
7. Изнутри палатки по шву соединения передней стенки с ее верхней частью с вентиляционным окном предусмотрены петли для подвешивания дополнительного снаряжения или оборудования. Длина петли в готовом виде – 5,0 см.
8. Боковые стенки палатки с вентиляционными окнами. Окна выполняются из трикотажной подкладочной сетки. С внутренней стороны палатки окна закрываются клапанами при помощи тесьмы «молния». Длина тесьмы – 130, см.
9. Передняя стенка палатки с дверью в виде тубуса и верхним вентиляционным окном. Тубус расположен на левой передней стенке на расстоянии 5,0 см от шва соединения палатки с полом и 5,0 см от среднего шва передней стенки. Узел стягивания тубуса смещен вниз и находится на расстоянии 10,0 см от нижней точки окружности. Шов притачивания тубуса окантовывается. Тубус стягивается при помощи круглой эластичной тесьмы с зажимом. Тесьма продергивается в кулису, притачанную по внешнему краю тубуса.
10. Верхнее вентиляционное окно выполняется из сетки. С внутренней стороны палатки окно закрывается клапаном при помощи тесьмы «молния». Длина тесьмы – 175,0 см.
11. Крыша палатки – трехскатная, с козырьками по всему периметру. Крыша палатки натягивается при помощи 8 оттяжек на косынках. Длина петли оттяжки в готовом виде – 9,0 см.
12. Швы соединения стенок с крышей и козырьком – окантовываются.
13. Палатка устанавливается при помощи стойки и приколышей. Стойка устанавливается с внешней стороны палатки по среднему шву передней стенки. Стойка устанавливается в люверс на косынке пола и фиксируется при помощи двух силовых пряжек со стропой. Пряжки притачиваются на расстоянии 5,0 см от шва соединения палатки с полом и 5,0 см от шва соединения передней стенки с ее верхней частью. Приколыши устанавливаются в 7 точках, расположенных по задней и боковым стенкам. Приколыши устанавливаются в угловую пряжку и фиксируются при помощи силовой пряжки со стропой. Силовая пряжка притачивается на расстоянии 10,0 см от шва притачивания крыши. Под стойку и приколыши настрачивается стропа для усиления.
5. Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина, м
|
Расход
|
|
1.
|
Ткань арт. С-6058 ВО АСО (п/э – 84%, вискоза – 18 %), м.
|
Детали крыши
|
1,49
|
10,90
|
|
2.
|
Ткань арт. С-6055 АСО (п/э – 65%, вискоза – 35 %), м.
|
Стенки палатки
|
1,49
|
6,10
|
|
3.
|
Ткань синтетическая с PU покрытием, м.
|
Пол палатки, косынки пола
|
1,50
|
5,80
|
|
4.
|
Ткань Taffeta rip-stop с PU покрытием, м.
|
Тубус
|
1,50
|
3,30
|
|
5.
|
Сетка трикотажная, м.
|
Вентиляционные окна
|
1,50
|
1,20
|
|
6.
|
Ткань LT 500 FR, синий, м.
|
Косынки крыши, усиление крыши, стакан под стойку
|
1,50
|
0,40
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, см.
|
Расход
|
|
1.
|
Тесьма «молния» - спираль рулонная, тип 5, м.
|
Верхнее вентиляционное окно
Боковое вентиляционное окно
|
175,0
130,0
|
1
2
|
|
2.
|
Замок двухязычковый для тесьмы «молния», тип 5, шт.
|
Замок на тесьму «молния» - спираль
|
|
6
|
|
3.
|
Тесьма эластичная, м.
|
Фиксация тубуса в открытом состоянии
|
1,0
|
4*0,10
|
|
4.
|
Пуговицы под тесьму, шт.
|
Фиксация тубуса в открытом состоянии
|
Æ 2,0
|
4
|
|
5.
|
Тесьма брючная, м.
|
Верхнее вентиляционное окно
Шов притачивания верхнего вентиляционного окна
Боковое вентиляционное окно
Шов притачивания бокового вентиляционного окна
Фиксация бокового вентиляционного окна
Средний шов центральной части крыши
Шов соединения центральной части крыши с боковой частью
Шов соединения передней части крыши с козырьком.
Задние углы козырька
Передние углы козырька
Отлетной край козырька
Шов притачивания пола
|
1,5
|
1,80
1,30
2*1,35
2*1,10
4*0,25
3,0
2*3,20
2*1,70
2*0,35
2*0,55
9,90
8,60
|
|
6.
|
Пряжка угловая, арт.4201, шт.
|
Крепление приколышей
|
1,0
|
7
|
|
7.
|
Пряжка силовая, шт.
|
Фиксация стойки и приколышей
|
2,5
|
9
|
|
8.
|
Стропа, м.
|
Оттяжки козырька крыши
Оттяжки пола
Усиление под стойку (нижняя часть)
Усиление под стойку (верхняя часть)
Усиление под приколыши (передние углы)
Усиление под приколыши (задние углы)
Усиление под приколышни (боковая стенка)
Усиление под приколыши (задняя стенка)
Фиксация стойки и приколышей
Регулировка высоты установки приколышей
Усиление передней части козырька
|
1,5
2,0
2,0
5,0
2,0
2,0
2,0
2,0
2,0
1,0
2,0
|
7*0,20
8*0,35
1,35
0,75
2*0,55
2*0,25
2*0,45
0,40
9*0,30
7*0,15
0,80
|
|
9.
|
Тесьма окантовочная, м
|
Окантовка шва притачивания тубуса
Окантовка передних углов
Окантовка задних углов
Окантовка шва притачивания крыши
|
1,6
|
2,9
2*0,75
2*0,45
10,0
|
|
10.
|
Тесьма декоративная, арт GR-12, м.
|
Подвески на замки к тесьме «молния»
Навесные петли
|
1,2
|
6*0,25
4*0,12
|
|
11.
|
Люверс № 24, шт.
|
Установка стоек
|
Æ 1,0
|
8
|
|
12.
|
Тесьма эластичная круглая, м.
|
Стягивание тубуса
|
Æ 0,4
|
3,50
|
|
13.
|
Зажим, шт.
|
Фиксация круглой эластичной тесьмы
|
|
1
|
Спецификация
деталей кроя.
|
№/п
|
Наименование деталей
|
Количество
|
|
В лекалах
|
В крое
|
|
1.
|
Ткань арт. С-6058
ВО АСО
|
|
|
1.1
|
Центральная часть крыши
|
1
|
2
|
|
1.2
|
Козырек центральной части крыши
|
1
|
1
|
|
1.3
|
Боковая часть крыши
|
1
|
2
|
|
1.4
|
Козырек боковой части крыши
|
1
|
2
|
|
1.5
|
Передняя часть крыши
|
1
|
2
|
|
1.6
|
Козырек передней части крыши
|
1
|
2
|
|
2.
|
Ткань LT 500 FR, синий
|
|
|
2.1
|
Косынка заднего угла
|
1
|
2
|
|
2.2
|
Средняя косынка
|
1
|
3
|
|
2.3
|
Косынка переднего угла
|
1
|
2
|
|
2.4
|
Косынка центрального угла
|
1
|
2
|
|
2.5
|
Усиление центральной и боковых частей крыши
|
1
|
1
|
|
2.6
|
Усиление козырька передней стенки
|
1
|
2
|
|
3.
|
Ткань арт. С-6055 АСО
|
|
|
3.1
|
Правая передняя стенка
|
1
|
1
|
|
3.2
|
Левая передняя стенка
|
1
|
1
|
|
3.3
|
Верхняя часть передней стенки
|
1
|
1
|
|
3.4
|
Клапан переднего вентиляционного окна
|
1
|
1
|
|
3.5
|
Задняя стенка
|
1
|
1
|
|
3.6
|
Задняя часть боковой стенки
|
1
|
2
|
|
3.7
|
Нижняя передняя часть боковой стенки
|
1
|
2
|
|
3.8
|
Верхняя передняя часть боковой стенки
|
1
|
2
|
|
3.9
|
Клапан бокового вентиляционного окна
|
1
|
2
|
|
3.10
|
Боковой внутренний карман
|
1
|
4
|
|
4.
|
Ткань синтетическая с PU покрытием
|
|
|
4.1
|
Пол палатки
|
1
|
2
|
|
4.2
|
Косынка пола
|
1
|
8
|
|
5.
|
Ткань Taffeta rip-stop с PU покрытием
|
|
|
5.1
|
Тубус
|
1
|
1
|
|
5,2
|
Кулиса тубуса
|
1
|
1
|
|
6.
|
Сетка трикотажная
|
|
|
7.1
|
Переднее вентиляционное окно
|
1
|
1
|
|
7.2
|
Боковое вентиляционное окно
|
1
|
2
|

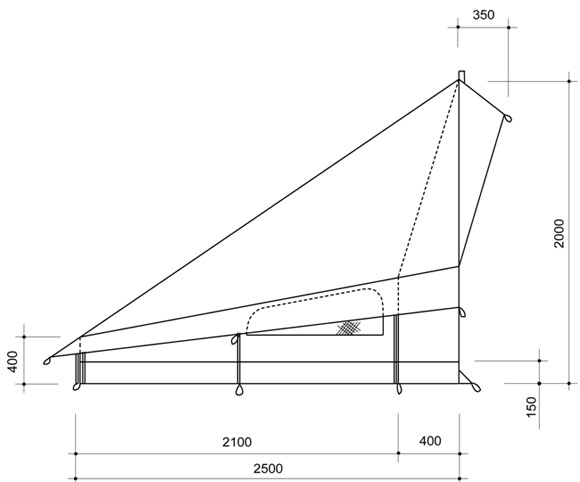

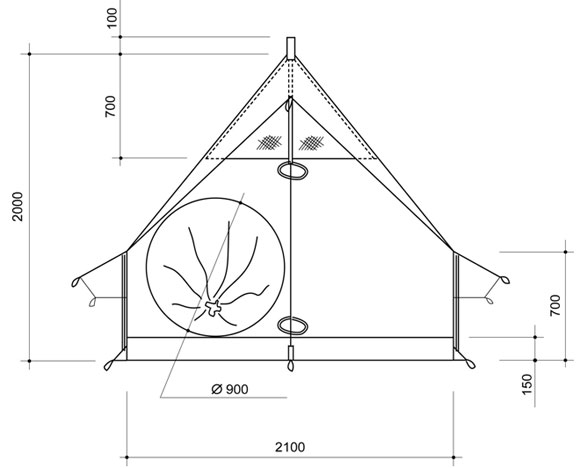

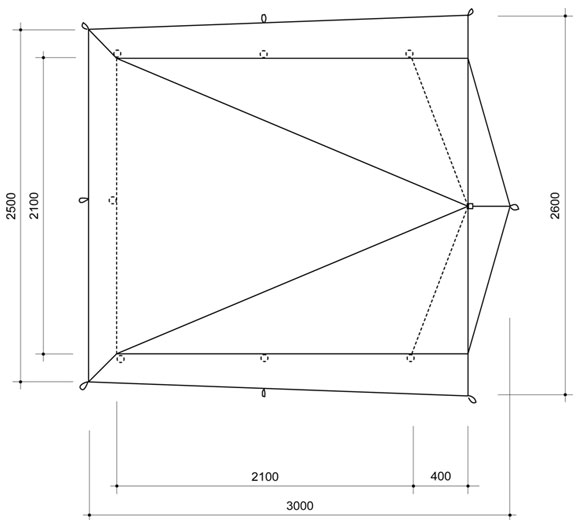

7. Технический рисунок
8. Порядок
установки палатки
Порядок
сборки палатки
- Расстелить палатку на ровной, очищенном от камней, веток и прочего
поверхности.
- Установить приколыши в отверстия на косынках нижних оттяжек и
пряжках.
- Закрепить колышками периметр палатки.
- Поставив приколыши в вертикальное положение, растянуть палатку за
оттяжки и закрепить их колышками к земле.
- Собрать центральную стойку и установить ее.
- Закрепить переднюю оттяжку к земле колышком.
- Отрегулировать натяжение оттяжек при помощи регуляторов.
- Накинуть на палатку тент, закрепить оттяжки на колышках палатки.
9. Условия
хранения
Не следует хранить туго
упакованную влажную палатку более суток. При первой же возможности ее
необходимо просушить. Перед длительным хранением палатку необходимо очистить от
грязи и хорошо просушить. Хранить палатку следует в неплотно свернутом
состоянии.
