Универсальное таежное укрытие (в дальнейшем «укрытие») – коллективное – разработано и изготовлено в соответствии с ТУ 878940-032-01424506-06.
1. Назначение.
Универсальное таежное укрытие, в дальнейшем «укрытие», предназначено для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
2. Источники разработки.
Конструкция укрытия разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

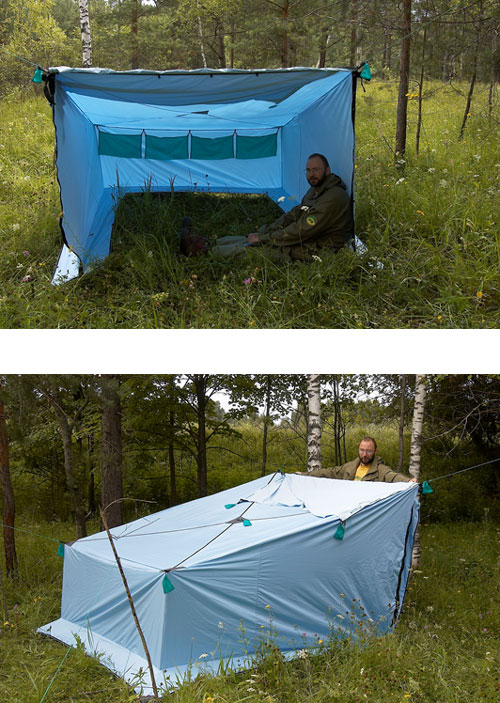

Укрытие представляет собой навес с боковыми стенками, экраном для защиты от искр и юбками (внешней и внутренней) для защиты от проникновения влаги и ветра. Укрытие без пола.
Система крепления козырька предусматривает возможность установки его под любым углом и различной ширины или трансформировать укрытие в одноместную палатку.
По коньку укрытия предусмотрены места крепления для подвешивания различного снаряжения (4 точки). На эти же крепления можно подвешивать коллективный противомоскитный полог.
Экран для защиты от искр съемный. Экран может быть использован и как передняя стенка, защищающая от искр, и как дополнительная накидка на спальный мешок. Для этого на отлетных краях экрана предусмотрена система карабинов для его крепления и по переднему краю боковой стенки, и по шву соединения низа укрытия с юбками. В сложенном виде экран упаковывается в специальный чехол и подвешивается на одно из мест крепления.
По шву соединения крыши с задней стенкой вставлены петли, которые могут использоваться для подвешивания дополнительных навесных карманов (от одного до четырех) или для крепления индивидуальных противомоскитных пологов.
По переднему краю боковых стенок расположены два полукольца на стропе (кевларовом шнуре), куда может быть прикреплен козырек и экран – укрытие в данном случае будет трансформировано в одноместную палатку. В это же кольцо можно подвешивать любое снаряжение.
По боковым сторонам козырька и по переднему краю боковых стенок пробиваются люверсы. Соосность люверсов обеспечивает трансформацию укрытия в палатку, а также установку козырька на различную ширину.
Укрытие устанавливается на двух колах, выполненных из подручного материала, и 6 растяжках, закрепленных на коньке, козырьке и крыше укрытия. В местах привязывания растяжек, выполненных из кевларового шнура светлых ярких цветов, расположены мешочки, куда при упаковке убираются растяжки в смотанном состоянии (это значительно сокращает время при установке укрытия, так как не приходится распутывать растяжки). Растяжки могут быть зафиксированы как на земле, так и на дереве. Крыша с дополнительной седьмой растяжкой, которая используется по мере необходимости.
Внешняя юбка с усилительными накладками и оттяжками для фиксирования укрытия на земле.
Детали внутренней юбки соединены между собой и притачаны к тесьме, соединяющей нижние передние углы укрытия (для сохранения геометрии изделия).
Все швы проклеены.
4.
Особенности технологической обработки.

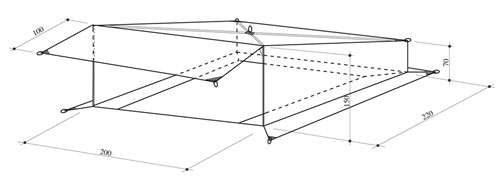

4.1 Технические данные.
Таблица 4.
|
№/п
|
Наименование измерения
|
Величина
|
|
1
|
Размеры укрытия:
Длина, см;
Ширина, см;
Высота по коньку, см;
Высота задней стенки, см.
|
200
220
150
70
|
|
2
|
Козырек:
Длина, см;
Ширина, см.
|
200
100
|
|
3
|
Крыша:
Длина, см;
Ширина, см
|
200
235
|
|
4
|
Задняя стенка:
Длина, см;
Высота, см
|
200
70
|
|
5
|
Экран:
Длина, см;
Ширина, см.
|
200
110
|
|
6
|
Боковая стенка:
Ширина, см;
Высота по коньку, см;
Высота по задней стенке, см.
|
220
150
70
|
|
7
|
Масса укрытия, кг:
Без дополнительной навески, кг;
С навесными карманами:
Один карман, кг;
Четыре кармана, кг;
С противомоскитным пологом;
Комплект полностью, кг
|
|
|
8
|
Вместимость, чел.
|
4
|
4.2 Обработка козырька укрытия:
4.2.1 Стачать усилительные накладки по намеченным линиям, вкладывая петли из стропы. В месте вставки стропы выполнить усиленную закрепку.
4.2.2 Проложить двойную строчку по шву стачивания усилительных накладок.
4.2.3 Настрочить двойной строчкой усилительные накладки на козырек по двум углам, отступая от среза 1,0 см, шир.шва 0,1 и 0,7 см.
4.3 Подогнуть внешний срез козырька на лицевую сторону и проложить двойную строчку по периметру козырька, прокладывая стропу по контуру и вкладывая стропу с карабином в углы козырька. В местах крепления карабинов сделать дополнительные закрепки. По боковым сторонам козырька до усилительных накладок прокладывается стропа шириной 40 мм, по усилительным накладкам и отлетному краю козырька – стропа шириной 10 мм.
4.4 Обработка внешней юбки:
4.4.1 Стачать внешнюю юбку из трех частей запошивочным швом.
4.4.2 Настрочить усилительные накладки по четырем углам внешней юбки, отступая от среза на 1,0 см., двойной строчкой. Шир. шва 0,1 и 0,7 см.
4.4.3 Подогнуть внешний срез внешней юбки на лицевую сторону и застрочить с одновременным прокладыванием усилительной стропы.
4.5 Обработка внутренней юбки:
4.5.1 Стачать внутреннюю юбку из трех частей запошивочным швом.
4.5.2 Подогнуть внутренний срез внутренней юбки на лицевую сторону и застрочить с одновременным прокладыванием усилительной стропы.
4.6 Стачать боковые стенки из частей запошивочным швом.
4.7 Обработка крыши:
4.7.1 Стачать крышу из двух частей запошивочным швом.
4.7.2 Наметить диагонали.
4.7.3 Проложить усилительные стропы по диагоналям.
4.7.4 Настрочить центральную усилительную накладку на место пересечения диагоналей, подгибая обрезной край. Ширина шва 0,1 и 0,7 см. Закрепить концы стропы центральной усилительной накладки.
4.7.5 Настрочить на нижние углы крыши усилительные накладки, отступая от края 0,5 см. ширина шва 0,1 и 0,7 см.
4.8 Обработка боковых стенок укрытия:
4.8.1 Притачать двойную стропу (ширина 40 мм) к передним срезам боковых стенок укрытия, располагая передний срез боковой стенки между слоями стропы с одновременным вкладыванием полуколец для экрана и козырька (для трансформирования укрытия в палатку). В местах крепления фурнитуры выполнить дополнительные закрепки.
4.8.2 Проложить строчку по другому краю стропы, соединяя слои стропы между собой.
4.9 Притачать заднюю стенку к боковым стенкам укрытия запошивочным швом.
4.10 Притачать внешнюю и внутреннюю юбки к нижнему срезу боковых и задней стенок, располагая его между внешней и внутренней юбками и вкладывая полукольца для крепления экрана по нижнему краю укрытия. В местах крепления полуколец выполнить дополнительные закрепки. Шов притачивания окантовать.
4.11 Притачать крышу к задней и боковым стенкам укрытия запошивочным швом, вкладывая по шву соединения с задней стенкой полукольца для подвешивания карманов или противомоскитных пологов. В местах крепления полуколец выполнить дополнительные закрепки.
4.12 Притачать козырек к крыше стачным швом.
4.13 Проложить усилительную стропу по коньку с изнаночной стороны, одновременно вкладывая полукольца для подвешивания различного снаряжения. В местах крепления полуколец выполнить дополнительные закрепки.
4.14 Проложить усилительную стропу по коньку с лицевой стороны, выкладывая петли под люверсы.
4.15 Сложить петли под люверсы в три раза и прострочить.
4.16 Поставить люверсы по коньку, по переднему краю боковых стенок укрытия и боковым краям козырька.
4.17 Обработка экрана для защиты от искр: подогнуть срез на лицевую сторону и застрочить с одновременным прокладыванием по контуру усилительной стропы и вкладыванием по рассечкам карабинов для крепления экрана к нижнему краю укрытия. В метах крепления карабинов выполнить дополнительные закрепки.
4.18 Проклеить все швы.
4.19 Обработать навесные карманы.
4.20 Обработать мешочки для оттяжек.
4.21 Обработать чехол для экрана.
4.22 Обработать чехол для укрытия.
5.
Спецификация материалов и фурнитуры.
Таблица 5. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, см
|
Расход материала, см
|
|
1
|
Ткань полиамидная с PU покрытием, арт. С-2727
|
Козырек, экран, крыша, боковые стенки, внешняя и внутренние юбки
|
150
|
1600,0
|
|
2
|
Ткань полиамидная с PU покрытием, арт. С-2916
|
Косынки оттяжек юбки, усилители под оттяжки козырька и крыши
|
150
|
30
|
|
3
|
Taffeta rip stop
|
Мешочки для растяжек, навесные карманы, чехол для съемного экрана
|
150
|
100,0
|
Таблица 6. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм
|
Количество
|
|
1
|
Стропа, м
|
Крепление растяжек, оттяжки пола, усиление козырька и экрана по контуру, усиление передних срезов боковых стенок, крепление полуколец, крепление карабинов, усиление по коньку с лицевой и изнаночной стороны. Сохранение геометрии изделия. Компрессионные ремни упаковочного мешка.
|
10
40
25
|
35,5
11,5
3,5
|
|
2
|
Шнур кевларовый, м.
|
Растяжки козырька, конька и крыши.
|
Ø 4
|
21,0
|
|
3
|
Тесьма эластичная, м.
|
Крепление карабинов и полуколец по шву крепления внутренней юбки с боковой стенкой, утяжка упаковочного мешка для съемного экрана.
|
10
|
1,9
|
|
4
|
Полукольцо
|
Организация мест крепления
|
25
|
18
|
|
5
|
Карабин, шт.
|
Организация мест крепления
|
25
|
19
|
|
6
|
Рамка, шт.
|
Организация мест крепления
|
40
|
4
|
|
7
|
Фаст, шт.
|
Застегивание упаковочного мешка для укрытия.
|
25
|
1
|
|
8
|
Пряжка, шт.
|
Стягивание компрессионных ремней на упаковочном мешке для укрытия.
|
25
|
1
|
|
9
|
Люверс, шт.
|
Установка под кол, для продергивания шнура при трансформации.
|
№ 24
№ 5
|
2
32
|
6.Спецификация деталей кроя.
|
№/п
|
Наименование деталей
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
|
Ткань полиамидная с PU покрытием, арт. С-2727
|
|
1.
|
Крыша
|
1
|
1
|
|
2.
|
Козырек
|
1
|
1
|
|
3.
|
Экран
|
1
|
1
|
|
4.
|
Боковая стенка
|
1
|
2
|
|
5.
|
Задняя стенка
|
1
|
1
|
|
6.
|
Внешняя боковая юбка
|
1
|
2
|
|
7.
|
Внешняя задняя юбка
|
1
|
1
|
|
8.
|
Внутренняя боковая юбка
|
1
|
2
|
|
9.
|
Внутренняя задняя юбка
|
1
|
1
|
|
10.
|
Упаковочный мешок для укрытия
|
1
|
1
|
|
|
Ткань полиамидная с PU покрытием, арт. С-2916
|
|
11.
|
Косынки оттяжек юбки передние
|
1
|
2
|
|
12.
|
Косынки оттяжек юбки задние
|
1
|
2
|
|
13.
|
Усилители под оттяжки козырька и крыши угловые
|
1
|
4
|
|
14.
|
Усилитель под оттяжку крыши центральный
|
1
|
2
|
|
|
Taffeta rip stop
|
|
15.
|
Навесной карман
|
1
|
4
|
|
16.
|
Мешочки под оттяжки
|
1
|
7
|
|
17.
|
Упаковочный мешок для съемного экрана
|
1
|
1
|
