Универсальное таежное укрытие «Двухскатное»
Универсальное таежное укрытие «Двухскатное» (в дальнейшем «укрытие») разработано и изготовлено в соответствии с ТУ 878940-032-01424506-06.
1. Назначение.
Универсальное таежное укрытие «Двухскатное», в дальнейшем «укрытие», предназначено для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
2. Источники разработки.
Конструкция укрытия разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

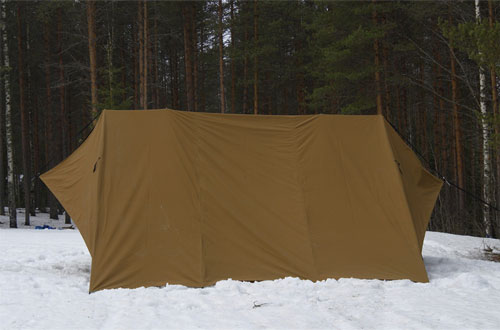

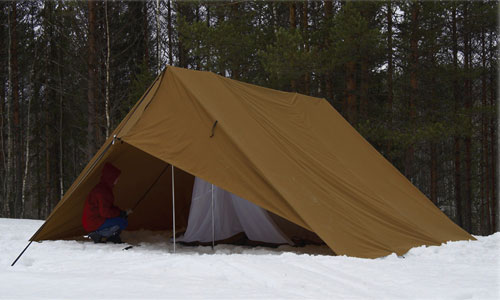

Двухскатное укрытие с откидной апсидой по торцевым стенкам. Укрытие комплектуется внутренней подвесной палаткой. Укрытие без пола.
Апсида не соединена по линии конька и может откидываться. В открытом состоянии апсида может фиксироваться на основной части при помощи завязок.
Укрытие может устанавливаться на двух стойках, жердях, выполненных из подручного материала, или подвешиваться. Укрытие с двумя растяжками по коньку. Растяжки могут быть зафиксированы как на земле, так и на дереве. К земле укрытие крепится при помощи 6 петель.

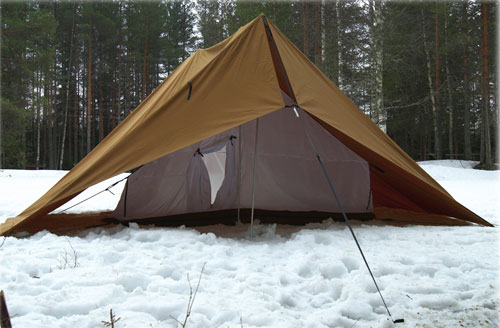

К укрытию, с внутренней стороны, подвешивается палатка. Внутренняя палатка типа «домик». Палатка по коньку подвешивается при помощи стропы на пряжках, что позволяет регулировать высоту установки. Боковые стенки и низ крепятся к укрытию при помощи петель и шнура.

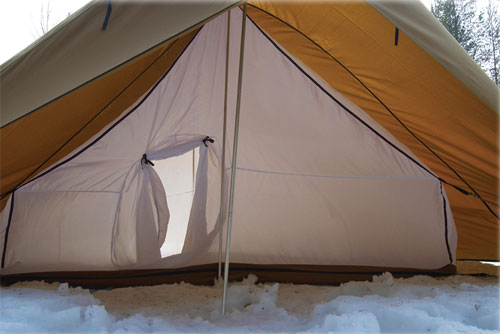

Внутренняя палатка со входом, выполненным в виде тубуса прямоугольной формы. В открытом виде тубус фиксируется при помощи системы завязок в верхних углах.
Пол внутренней палатки выполнен из материала укрытия и имеет форму корыта.
3. Особенности технологической обработки
Технические данные.
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1.
|
Размеры укрытия:
Длина, мм;
Ширина, мм;
Высота по коньку, мм;
|
4100
4500
2400
|
|
2.
|
Апсида, мм*мм*мм:
|
1300*3450*2760
|
|
3.
|
Внутренняя палатка:
Высота, мм;
Длина, мм;
Ширина, мм.
Высота боковой стенки, мм;
Длина ската, мм;
Высота бортика пола, мм;
Размер входа, мм*мм.
|
2300
2150
2950
860
1950
80
980*800
|
|
6.
|
Масса укрытия, кг:
|
12,0
|
|
7.
|
Вместимость, чел.
|
4-6
|
1. Все швы – запошивочные или «в замок», с прокладыванием двойной отделочной строчкой. Ширина шва – 0,1 и 0,6 см.
2. Открытые края деталей обрабатываются швом вподгибку с закрытым срезом, ширина шва – 1,0 см.
3. Фурнитура притачивается усиленным швом.
4. По основным конструктивным швам укрытия и внутренней палатки прокладывается стропа для придания большей жесткости.
5. Вход во внутреннюю палатку выполнен в виде прямоугольного тубуса. В открытом виде тубус фиксируется в верхних углах при помощи системы завязок.
6. Внутренняя палатка подвешивается в 2 точках (по коньку) при помощи стропы и пряжек.
7. Пол выполняется из материала укрытия и имеет форму корыта: пол с бортиком. Высота бортика – 8,0 см.
4. Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, м.
|
Расход материала
|
|
1.
|
Ткань смесовая, арт. С-5021 ВУ (п/э – 100 %), м.
|
Детали укрытия, пол внутренней палатки
|
1,50
|
31,5
|
|
2.
|
Ткань Taffeta (п/э – 100 %), м.
|
Детали внутренней палатки
|
1,50
|
16,5
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм
|
Количество
|
|
1.
|
Стропа, м
|
Растяжки, усиление швов
Петли по низу
Подвешивание внутренней палатки
|
10
25
25
|
48,0
1,5
1,5
|
|
2.
|
Пряжка, шт.
|
Подвешивание внутренней палатки
|
25
|
2
|
|
3.
|
Шнур, шт.
|
Крепление внутренней палатки по низу
|
Æ 4,0
|
10,0
|
5. Спецификация деталей кроя.
|
№/п
|
Наименование деталей
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
|
Ткань арт. С-6005
|
|
1.
|
Крыша
|
1
|
6
|
|
2.
|
Апсида
|
1
|
4
|
|
3.
|
Пол внутренней палатки
|
1
|
2
|
|
|
Ткань Taffeta
|
|
4.
|
Крыша внутренней палатки
|
1
|
4
|
|
5.
|
Торцевая стенка внутренней палатки
|
1
|
4
|
|
6.
|
Боковая стенка внутренней палатки
|
1
|
2
|
|
7.
|
Тубус внутренней палатки
|
1
|
2
|

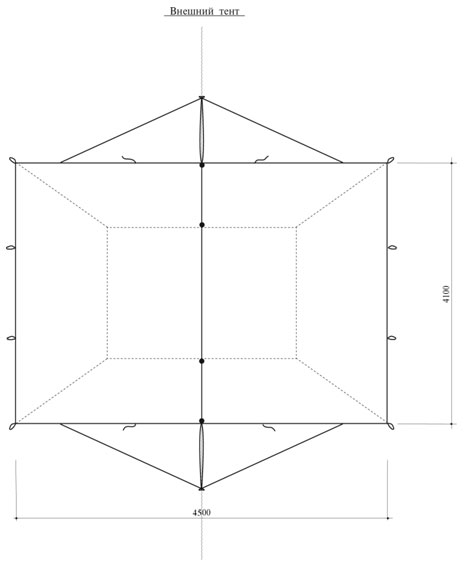

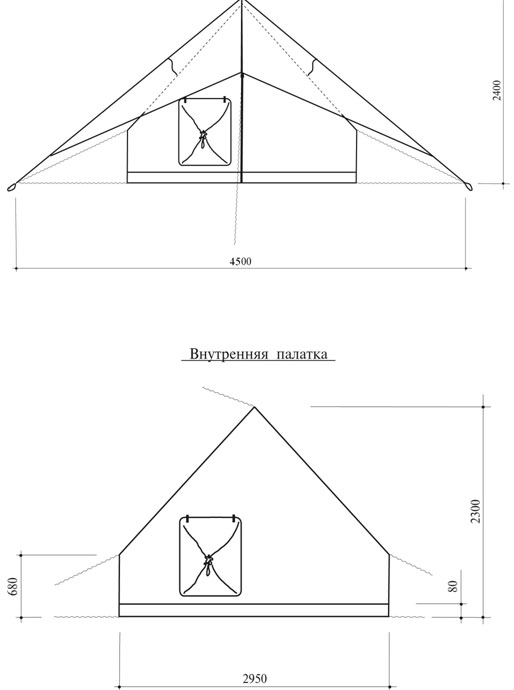

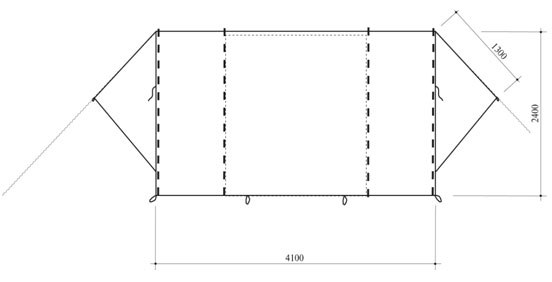

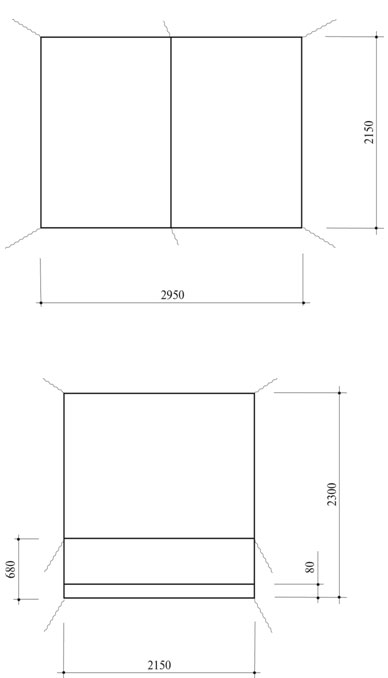

7. Технический рисунок
