Универсальное таежное укрытие предназначено для сна и отдыха двух-трех человек в многодневных маршрутах по болотисто-таежной местности. Сверхлегкое, компактное, быстро устанавливается одним человеком. Ткань с огнестойкой пропиткой позволяет расположить укрытие близко к костру «нодья». Не требует каркаса и стоек. Надежно защищает от ветра, дождя и снега.
Универсальное таежное укрытия (в дальнейшем «укрытие») – индивидуальное - разработано и изготовлено в соответствии с ТУ 878940-031-01424506-06.
1. Назначение.
Универсальное таежное укрытие, в дальнейшем «укрытие», предназначено для организации ночлега и отдыха сотрудника полевого подразделения и для защиты его от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
2.Источники разработки.
Конструкция укрытия разработана на основе изучения истории развития и анализа существующих моделей аналогичных изделий, с учетом их положительных конструктивных и технологических особенностей.
3.Описание внешнего вида.

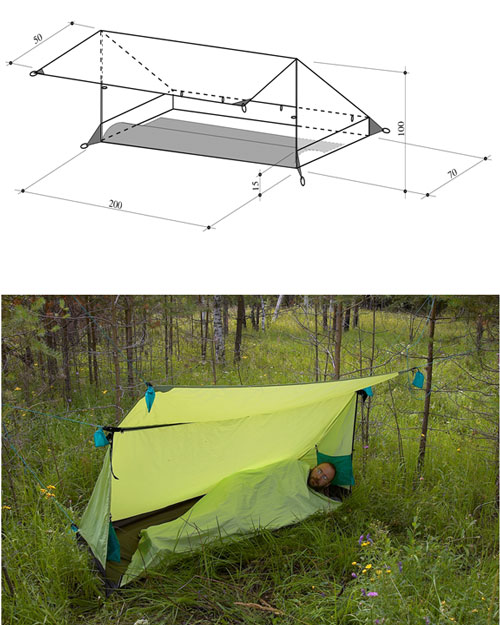

Укрытие представляет собой навес с боковыми стенками, полом и экраном для защиты от искр.
Система крепления козырька предусматривает возможность установки его под любым углом или трансформировать укрытие в одноместную палатку.
По коньку укрытия предусмотрены места крепления противомоскитного полога (3 точки). По этим же точкам можно подвешивать фонарь или любое другое снаряжение.
Экран для защиты от искр жестко соединен с полом. Экран может быть использован и как передняя стенка, защищающая от искр, и как дополнительная накидка на спальный мешок. Для этого на отлетных краях экрана предусмотрена система карабинов для его крепления и по переднему краю боковой стенки, и по шву соединения крыши с задней стенкой. Если экран не используется, то он скручивается и фиксируется системой карабинов и полуколец по переднему краю пола.
По шву соединения крыши с задней стенкой вставлены полукольца, которые могут использоваться для крепления экрана, когда он используется в качестве дополнительной накидки на спальный мешок, для крепления противомоскитного полога или для подвешивания или крепления какого-либо снаряжения.
По переднему краю боковых стенок расположено полукольцо на стропе, куда может быть прикреплен козырек и экран – укрытие в данном случае будет трансформировано в одноместную палатку. В это же кольцо можно подвешивать навесной карман. Второй конец навесного кармана подвешивается в полукольцо, расположенное в шве соединения боковой стенки с крышей. В полукольцо, расположенное в шве соединения крыши с боковой стенкой можно подвешивать любое снаряжение или противомоскитный полог.
Пол укрытия переходит в заднюю стенку и бортики боковой стенки.
Пол растягивается на земле за счет косынок со стропой (шнуром), втачанными в вертикальные швы пола.
Укрытие устанавливается на двух колах, выполненных из подручного материала, и 6 растяжках, закрепленных на коньке, козырьке и крыше укрытия. Вертикальные колы могут быть установлены как и в люверсы, расположенные на коньке палатки, так и могут быть закреплены при помощи системы рамок и стропы. В местах привязывания растяжек, выполненных из кевларового шнура светлых ярких цветов, расположены мешочки, куда при упаковке убираются растяжки в смотанном состоянии (это значительно сокращает время при установке укрытия, так как не приходится распутывать растяжки). Растяжки могут быть зафиксированы как на земле, так и на дереве.
Все швы проклеены.
- Особенности технологической обработки.
4.1 Технические данные.
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1
|
Размеры укрытия:
Длина, см;
Ширина, см;
Высота по коньку, см;
Высота задней стенки, см.
|
200
70
100
15
|
|
2
|
Козырек:
Длина, см;
Ширина, см.
|
200
50
|
|
3
|
Крыша:
Длина, см;
Ширина, см
|
200
111
|
|
4
|
Пол, цельновыкроенный с задней стенкой и бортиком боковой стенки:
Длина, см;
Ширина, см
|
235
85
|
|
5
|
Экран:
Длина, см;
Ширина, см.
|
200
100
|
|
6
|
Боковая стенка:
Ширина, см;
Высота по коньку, см;
|
70
85
|
|
7
|
Масса укрытия, кг:
Без дополнительной навески, кг;
С противомоскитным пологом, кг;
С навесными карманами:
Комплект полностью, кг
|
1,3
|
|
8
|
Вместимость, чел.
|
1
|
4.2 Обработать усилительные накладки крыши и козырька:
4.2.1. Стачать усилительные накладки по намеченным линиям, вкладывая петли из стропы. В месте вставки стропы выполнить усиленную закрепку.
4.2.2. Проложить двойную строчку по шву стачивания усилительных накладок.
4.2.3. Настрочить двойной строчкой усилительные накладки на козырек по двум углам, отступая от среза 1,0 см, шир. шва 0,1 и 0,7 см.
4.2.4. Настрочить двойной строчкой усилительные накладки на крышу по двум углам, отступая от среза 0,5 см, шир. шва 0,1 и 0,7 см.
4.3 Подогнуть внешний срез козырька на лицевую сторону и проложить двойную строчку по периметру козырька, одновременно прокладывая стропу по контуру (по трем срезам) и вкладывая стропу с карабином в углы козырька. В местах крепления карабинов сделать дополнительные закрепки.
4.4 Обработать косынки для установки пола:
4.4.1. Обтачать косынку по внешнему срезу, одновременно вставляя стропу для оттяжек и укладывая петлю. В месте вставки стропы необходимо выполнить дополнительную закрепку. Длина петли в готовом виде 6,0 см. Ширина шва обтачивания косынки – 0,7 см.
4.4.2. Вывернуть косынку на лицевую сторону и проложить двойную строчку по контуру косынки, выполняя дополнительные закрепки на стропе.
4.4.3. Выправить косынки и проложить две строчки вдоль стропы. Стропа не должна доходить до внутреннего среза косынки на 1,0 см.
4.5 Перегнуть косынки пополам и притачать по намеченной линии к полу укрытия, шир. шва 1,0 см.
4.6 Стачать углы пола, шир. шва 1,0 см.
4.7 Подогнуть отлетные срезы экрана на лицевую сторону, одновременно вкладывая по рассечкам по боковым сторонам карабины на стропе, а по отлетной стороне – карабины на эластичной тесьме и прокладывая стропу по контуру (по трем срезам). В месте крепления фурнитуры необходимо выполнить дополнительные закрепки.
4.8 Притачать экран к полу укрытия запошивочным швом с одновременным притачиванием полуколец и карабинов на эластичной тесьме. В местах крепления фурнитуры выполнить дополнительные закрепки.
4.9 Притачать боковые стенки к крыше запошивочным швом, одновременно вставляя стропу с полукольцом. В месте крепления полукольца выполнить дополнительную закрепку.
4.10 Притачать крышу с боковыми стенками к полу запошивочным швом, одновременно вставляя стропы с полукольцами. В местах крепления фурнитуры необходимо выполнить дополнительные закрепки.
4.11 Перегнуть передние срезы боковых стенок на изнаночную сторону и застрочить с одновременным прокладыванием усилительной стропы и стропы с полукольцом. В месте крепления полукольца выполнить дополнительную закрепку.
4.12 Притачать козырек к крыше запошивочным швом, одновременно вставляя стропы с полукольцами.
4.13 Проложить усилительную стропу по коньку укрытия с изнаночной стороны. В местах крепления полуколец выполнить дополнительные закрепки.
4.14 Проложить усилительную тесьму по коньку укрытия с лицевой стороны, закладывая в концах петли под люверсы. Длина петли под люверсы в готовом виде 6,0 см.
4.15 Сложить петлю под люверсы в три раза и закрепить.
4.16 Установить люверсы.
4.17 Проклеить все швы.
4.18 Обработать навесные карманы.
4.19 Обработать мешочки для оттяжек
4.20 Обработать чехол для укрытия.
4.
Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, см
|
Расход материала, см
|
|
1
|
Ткань полиамидная с PU покрытием, арт. С-2727
|
Козырек, экран, крыша, боковые стенки
|
150
|
495
|
|
2
|
Ткань полиамидная с PU покрытием, арт. С-2916
|
Пол, цельновыкроенный с задней стенкой и бортиком боковой стенки, усилители под оттяжки.
|
150
|
235
|
|
3
|
Taffeta rip stop
|
Мешочки для растяжек, навесные карманы
|
150
|
50
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм
|
Количество
|
|
1
|
Стропа, м.
|
Крепление растяжек, оттяжки пола, усиление козырька и экрана по контуру, усиление передних срезов боковых стенок, крепление полуколец, крепление карабинов, усиление по коньку укрытия, крепление рамок по передней краю боковой стенки, стяжка и закрывание упаковочного мешка
|
10
40
25
|
13,5
3,20
3,0
|
|
3
|
Шнур кевларовый, м
|
Растяжки козырька, конька и крыши.
|
Ø 4
|
18,0
|
|
4
|
Тесьма эластичная, м
|
Крепление карабинов по отлетному краю экрана, крепление карабинов для фиксации экрана в свернутом состоянии.
|
10
|
1,5
|
|
5
|
Полукольцо
|
Организация мест крепления
|
10
|
15
|
|
6
|
Карабин, GH053, шт.
|
Организация мест крепления
|
10
|
16
|
|
7
|
Рамка, шт.
|
|
40
|
4
|
|
8
|
Люверс, шт.
|
Установка под кол
|
№ 24
|
2
|
|
9
|
Фаст, шт.
|
Закрывание упаковочного мешка
|
25
|
1
|
|
10
|
Рамка с перемычкой, шт.
|
Компрессионные ремни упаковочного мешка
|
25
|
2
|
5. Спецификация деталей кроя.
|
№/п
|
Наименование деталей кроя
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
|
Ткань полиамидная с PU покрытием, арт. С-2727
|
|
1.
|
Крыша
|
1
|
1
|
|
2.
|
Боковая стенка укрытия
|
1
|
2
|
|
3.
|
Козырек
|
1
|
1
|
|
4.
|
Экран для защиты от искр
|
1
|
1
|
|
5.
|
Упаковочный мешок
|
1
|
1
|
|
|
Ткань полиамидная с PU покрытием, арт. С-2916
|
|
6.
|
Пол, цельновыкроенный с задней стенкой
|
1
|
1
|
|
7.
|
Косынка – оттяжка пола
|
1
|
4
|
|
8.
|
Усилители под оттяжки
|
1
|
4
|
|
|
Taffeta rip stop
|
|
9.
|
Навесной карман
|
1
|
2
|
|
10.
|
Мешочек под оттяжку
|
1
|
6
|
