Универсальное таежное укрытие «Односкатное» (в дальнейшем «укрытие») разработано и изготовлено в соответствии с ТУ 878940-032-01424506-06.
1. Назначение.
Универсальное таежное укрытие, в дальнейшем «укрытие», предназначено для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
2. Источники разработки.
Конструкция укрытия разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

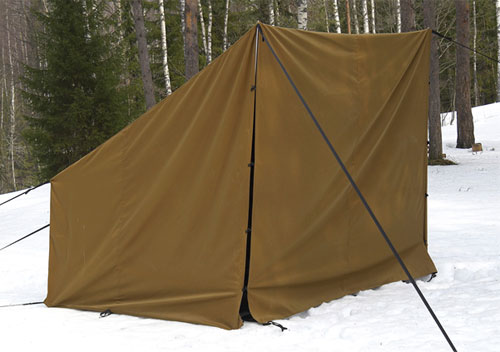

Укрытие представляет собой навес с откидной фронтальной и боковыми стенками, с внешней юбкой. Укрытие комплектуется внутренней подвесной палаткой. Укрытие без пола.
Фронтальная стенка откидывается и, в зависимости от точки крепления, может быть установлена под разными углами. Стенка крепится к боковым стенкам при помощи клевантов – по 4 штуки с каждой стороны.
Укрытие может подвешивается или устанавливается на двух колах, выполненных из подручного материала, и 5 растяжках. Растяжки могут быть зафиксированы как на земле, так и на дереве. К земле укрытие крепится при помощи 6 петель.

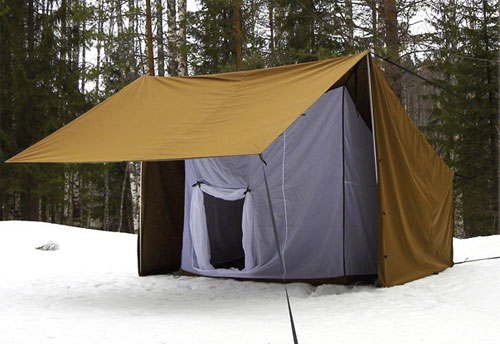

К укрытию, с внутренней стороны, на 8 точках подвешивается палатка. Палатка подвешивается при помощи стропы на пряжках, что позволяет регулировать высоту и ширину установки.
Внутренняя палатка со входом, выполненного в виде тубуса прямоугольной формы. В открытом виде тубус фиксируется при помощи системы завязок в верхних углах.
Пол внутренней палатки выполнен из материала укрытия и имеет форму корыта.
4.Особенности технологической обработки
Технические данные.
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1.
|
Размеры укрытия:
Длина, мм;
Ширина, мм;
Высота по коньку, мм;
Высота задней стенки, мм.
|
2790
2270
2400
1100
|
|
2.
|
Фронтальная стенка:
Длина, мм;
Ширина, мм.
|
2790
2360
|
|
3.
|
Крыша:
Длина, мм;
Ширина, мм
|
2790
2560
|
|
4.
|
Задняя стенка:
Длина, мм;
Высота, мм
|
2790
1100
|
|
5.
|
Боковая стенка:
Ширина, мм;
Высота по коньку, мм;
Высота по задней стенке, мм.
|
2270
2400
1100
|
|
6.
|
Внешняя юбка: ширина, мм.
|
120
|
|
7.
|

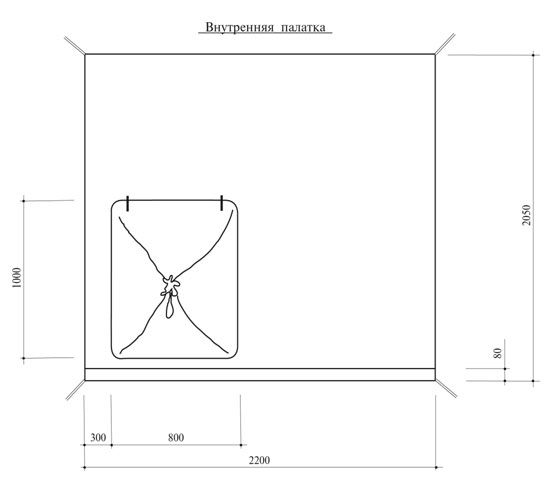

Внутренняя палатка:
Высота, мм;
Длина, мм;
Ширина, мм.
Высота задней стенки, мм;
Длина ската, мм;
Высота бортика пола, мм;
Размер входа, мм*мм.
|
2030
2170
1840
1060
2120
80
980*800
|
|
6.
|
Масса укрытия, кг:
|
12,0
|
|
7.
|
Вместимость, чел.
|
4-6
|
1. Все швы – запошивочные или «в замок», с прокладыванием двойной отделочной строчкой. Ширина шва – 0,1 и 0,6 см.
2. Открытые края деталей обрабатываются швом вподгибку с закрытым срезом, ширина шва – 1,0 см.
3. Фурнитура притачивается усиленным швом.
4. По основным конструктивным швам укрытия и внутренней палатки прокладывается стропа для придания большей жесткости.

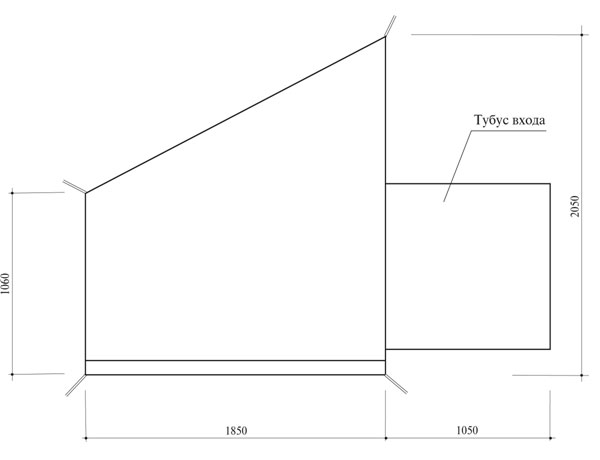

5. Вход во внутреннюю палатку выполнен в виде прямоугольного тубуса. В открытом виде тубус фиксируется в верхних углах при помощи системы завязок.
6. Внутренняя палатка подвешивается в 8 точках при помощи стропы и пряжек.
7. Пол выполняется из материала укрытия и имеет форму корыта: пол с бортиком. Высота бортика – 8,0 см.
8. Задняя угловая растяжка укрытия выполняется в виде замкнутой петли, которая переходит с крыши на задний нижний угол.
5. Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, м.
|
Расход материала
|
|
1.
|
Ткань смесовая, арт. С-6005 ВУ (п/э – 48%, х/б – 52%), м.
|
Детали укрытия, пол внутренней палатки
|
1,50
|
25,02,1
|
|
2.
|
Ткань Taffeta (п/э – 100 %), м.
|
Детали внутренней палатки
|
1,50
|
14,0
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм
|
Количество
|
|
1.
|
Стропа, м
|
Растяжки, усиление швов
Петли по низу
Подвешивание внутренней палатки
|
10
25
25
|
57,0
1,5
3,2
|
|
2.
|
Пряжка, шт.
|
Подвешивание внутренней палатки
|
25
|
8
|
|
3.
|
Клеванты, шт.
|
Пристегивание фронтальной стенки
|
-
|
8
|
6. Спецификация деталей кроя.
|
№/п
|
Наименование деталей
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
|
Ткань арт. С-6005
|
|
1.
|
Крыша
|
1
|
2
|
|
2.
|
Фронтальная стенка
|
1
|
2
|
|
3.
|
Боковая стенка. Передняя часть
|
1
|
2
|
|
4.
|
Боковая стенка. Задняя часть
|
1
|
2
|
|
5.
|
Задняя стенка
|
1
|
2
|
|
6.
|
Внешняя боковая юбка
|
1
|
2
|
|
7.
|
Внешняя задняя юбка
|
1
|
1
|
|
8.
|
Внутренняя боковая юбка
|
1
|
2
|
|
9.
|
Пол внутренней палатки
|
1
|
2
|
|
|
Ткань Taffeta
|
|
10.
|
Крыша внутренней палатки
|
1
|
2
|
|
11.
|
Фронтальная стенка внутренней палатки
|
1
|
2
|
|
12.
|
Передняя часть боковой стенки внутренней палатки
|
1
|
2
|
|
13.
|
Задняя часть боковой стенки внутренней палатки
|
1
|
2
|
|
14.
|
Задняя стенка внутренней палатки
|
1
|
2
|
|
15.
|
Тубус внутренней палатки
|
1
|
2
|

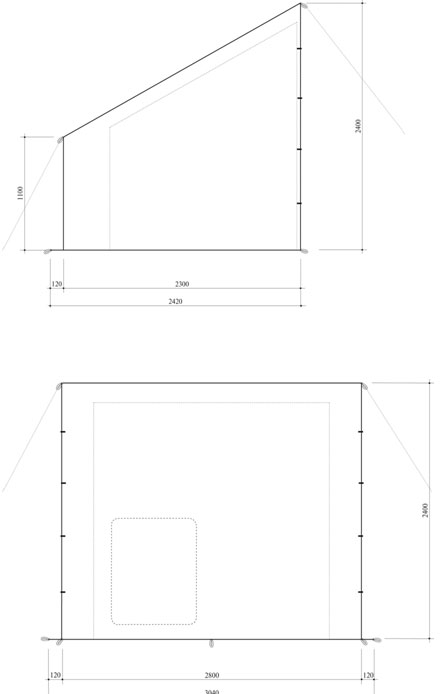

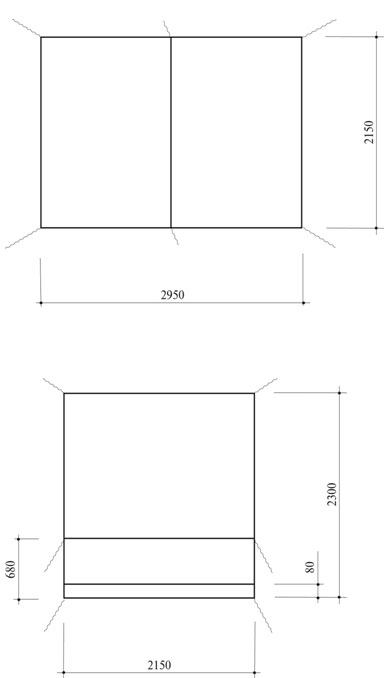

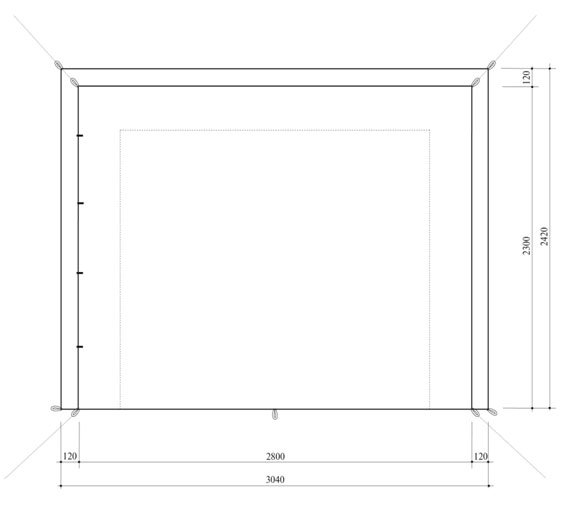

7. Технический рисунок
