Стенка ветрозащитная (в дальнейшем «стенка») – разработано и изготовлено в соответствии с:
- ГОСТ 28917-91 «Палатки туристические. Общие технические условия»;
- ТУ 878940-018-01424506-06 «Палатки специального назначения. Общие технические условия».
1. Назначение.
Стенка ветрозащитная предназначена для организации ночлега и отдыха сотрудников полевого подразделения и для защиты их от неблагоприятных факторов окружающей среды в таежно-лесной зоне.
Стенка также может быть использована в качестве гамака, навесной переправы, а в металлические стойки могут быть упакованы НАЗы.
2. Источники разработки.
Конструкция стенки разработана на основе изучения истории развития и анализа существующих моделей подобных изделий, с учетом их положительных конструктивных и технологических особенностей.
3. Описание внешнего вида.

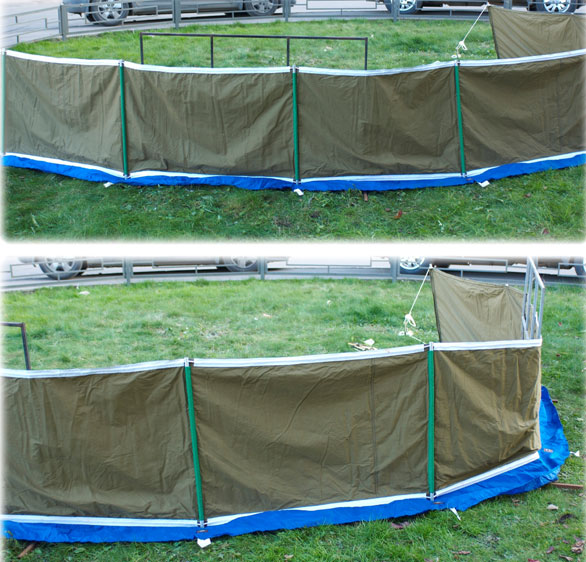

Стенка ветрозащитная выполнена в виде ломаной ленты с 9 прямоугольными гранями с юбкой.
Каждая грань стенки представляет собой прямоугольник. Каждая грань отделяется от другой металлической стойкой.
Стойка вставляется в специальный карман и фиксируется шнуром, продернутом в отверстия стойки.
По верхнему и нижнему краю стенки настрачивается широкая стропа. Стропа образует кулису, куда продергивается шнур, с петлями по концам.
К нижнему краю стенки притачивается юбка. Юбка может укладываться как и с внешней стороны стенки, так и с внутренней.
Стенка упаковываются в специальную сумку.
3. Особенности технологической обработки.
4.1 Технические данные.
Таблица 1.
|
№/п
|
Наименование измерения
|
Величина
|
|
1.
|
Размеры стенки:
Общая длина, мм.
Высота, мм.
|
10350,0
800,0
|
|
2.
|
Параметры грани:
Длина, мм.
Высота, мм.
|
1150,0
800,0
|
|
3.
|
Ширина юбки, мм.
|
210,0
|
|
4.
|
Длина металлической стойки, мм.
|
795,0
|
|
5.
|
Масса, кг
|
6,0
|
|
6.
|
Вместимость, чел.
|
10
|
4.2 Все соединительные швы обрабатываются швом «в замок» или запошивочным швом. Ширина шва в готовом виде – 1,0 см. швы обрабатываются на двухигольной машине с расстоянием между иглами 6,0 мм.
4.3 К нижнему краю стенки притачивается юбка. Ширина юбки – 21,0 см. Юбка может укладываться как с внешней стороны стенки, так и с внутренней.
4.4 По верхнему и нижнему краю стенки, с лицевой стороны изделия, по всей длине настрачивается широкая стропа. Стропа настрачивается с пробелами в области стоек. Размер пробела – 5,0 см.
4.5 Стропа настрачивается двойной строчкой с каждой стороны. Ширина строчки – 0,1 и 0,6 см.
4.6 По ребрам стенки настрачиваются карманы для стоек. Размер кармана в готовом виде – 72,0*2,0 см, в крое – 75,0*7,0 см.
4.7 На каждой стойке с двух концов просверливается по отверстию, куда будет продергиваться шнур.
Шнур продергивается в кулису, которая образовалась в результате настрачивания широкой стропы, и в отверстия стоек. Стойка предварительно должна быть убрана в карман. Шнур с петлями по концам – для крепления к деревьям.
3. Спецификация материалов и фурнитуры.
Таблица 2. Спецификация материалов.
|
№/п
|
Наименование материала
|
Назначение материала
|
Ширина материала, см
|
Расход
|
|
1.
|
Ткань палаточная с водоотталкивающей пропиткой, м2.
|
Детали стенки
|
150
|
12,0
|
Таблица 3. Спецификация фурнитуры.
|
№/п
|
Наименование, артикул
|
Назначение
|
Размер, мм
|
Количество
|
|
1.
|
Стропа, м
|
Усиление по верхнему и нижнему краям стенки
|
40,0
|
20,0
|
|
2.
|
Шнур, м.
|
Крепление стенки
|
Ø 6,0
|
30,0
|
3. Спецификация деталей кроя.
|
№/п
|
Наименование деталей
|
Количество деталей
|
|
В лекалах
|
В крое
|
|
|
Ткань палаточная с водоотталкивающей пропиткой
|
|
1.
|
Грань
|
1
|
9
|
|
2.
|
Карман под стойку
|
1
|
10
|
|
3.
|
Юбка
|
1
|
9
|
|
4.
|
Основная деталь сумки
|
1
|
1
|
|
5.
|
Боковая стенка сумки
|
1
|
2
|
7.

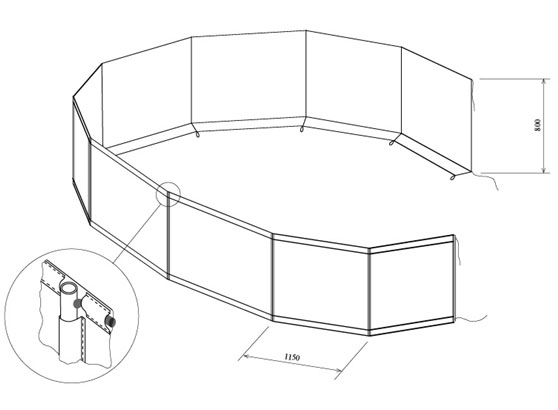

Технический рисунок
