О современном снаряжении альпиниста
Никому не придет в голову предлагать скрипачам самим изготовлять скрипки или футболистам шить мячи. Однако в альпинизме такое положение пока считается нормальным. Основное спортивное снаряжение высшего класса изготавливается альпинистами вручную. От этого оно, правда, не становится хуже, но такой способ получения снаряжения доступен не каждому спортсмену.
Надо отдать должное Всесоюзному Совету спортивных обществ, благодаря усилиям которого в последнее время в арсенале альпинистов стали появляться шлямбуры, шлямбурные крючья, лесенки, зажимы. Но все это еще далеко от совершенства. Шлямбуры необходимо перетачивать, крючья тяжелы и несовершенны. А карабины по весу вполне подошли бы доброму молодцу прошлых веков вместо кистеня.
Необходимость создания новых видов альпинистского снаряжения очевидна. Спортсмены разных команд уже давно сами создают удобные, легкие и высококачественные модели альпинистской «кузницы», которые вызывают восхищение наших и зарубежных альпинистов.
Вот такие модели и должны послужить образцом для изготовления отечественного альпинистского снаряжения. Сюда относятся различные типы скальных крючьев и клиньев, вворачиваемые и забиваемые ледовые крючья, шлямбуры, молотки, шлямбурные крючья, лесенки, зажимы, примусы, площадки, каски и, очевидно, многие другие настоящие и будущие изобретения наших альпинистов.
Здесь мы хотим привести краткое описание и фотографии некоторых образцов снаряжения, которые можно рекомендовать для изготовления отдельным альпинистам, командам, а главное, нашей промышленности для массового выпуска. (На фотографиях показаны образцы снаряжения, созданные мастером спорта Ю. И. Черносливиным).
Надо отметить, что описанные в статье образцы снаряжения не претендуют на оригинальность конструкции. Некоторые из них уже давно применяются зарубежными альпинистами, другие конструкции разработаны советскими спортсменами и в процессе испытаний были улучшены и модифицированы. Представленные ниже образцы снаряжения были созданы в результате обобщения многолетнего опыта спортивных восхождений и прошли серьезные и многократные испытания на различных маршрутах 5–6-й категории трудности (Восточный Уллу-тау, Кирпич, Даллар, Чатын и др.).
Прежде чем перейти к описанию отдельных образцов альпинистского снаряжения, вернемся еще раз к аналогиям с другими видами спорта. Велосипедисты, например, имеют обычно несколько различных машин и пользуются ими в соответствии с видом соревнований, погодой, состоянием маршрута и прочими особенностями своего спорта. Горнолыжники привозят на соревнования до пяти пар различных лыж, несколько комплектов палок, ботинок, спусковой одежды, не говоря уже о наборе мазей и горнолыжных очков. Ни у кого не вызывает сомнений необходимость пользоваться разнообразным снаряжением в зависимости от условий соревнований. Совсем по-другому обстоят дела в альпинизме.
В настоящее время для наших спортсменов выпускается один тип молотков, два вида скальных крючьев, один вид ледовых крючьев, один вид карабинов. Этот список с преобладающей цифрой один можно было бы продолжить. Условия альпинистского восхождения чрезвычайно разнообразны, потому и ассортимент альпинистского снаряжения тоже должен быть весьма разнообразный. Опираясь на это основное и, как нам кажется, бесспорное положение, рассмотрим отдельные виды металлического альпинистского снаряжения.
Молоток, выпускаемый нашей промышленностью для альпинистов, в основном удовлетворяет всем требованиям. Однако небольшие поправки к этой модели сделали бы ее более полезной и удобной для спортсменов. Так, заостренный конец молотка желательно снабжать вставкой из твердого сплава для выдалбливания углублений в скалах. Место соединения головки молотка с рукояткой целесообразно укреплять сплошной или разрезной металлической муфтой. Это повысит прочность рукоятки и срок службы самого молотка. При совершении сложных восхождений желательно, чтобы каждый член спортивной группы имел при себе молоток. Для этого можно использовать молотки различного веса и размеров.
Карабины можно изготовлять не только из стали, как это делается сейчас, но также из прочных и легких сплавов или титановых сплавов. Это почти в три раза уменьшит вес карабина, сохранив его прочностные свойства. А вес снаряжения, как известно, вопрос для альпинистов далеко не второстепенный! Кроме материала важна также форма карабина. Рабочий карабин, через который страхующий выдает веревку, нужно делать из прутка линзообразного сечения. Заостренная форма сечения и малые радиусы закругления повышают трение веревки о карабин и увеличивают надежность страховки. Для промежуточных крючьев, наоборот, целесообразнее применять карабины, которые обеспечивают более свободное прохождение веревки. У таких карабинов должна быть овальная форма, а сечение прутка может быть круглым или овальным. Перечисленные конструкции карабинов проходили испытания на разрыв статической и динамической нагрузкой. При испытании на разрывной машине карабины выдерживали нагрузку 1200–1500 кг. Испытания на динамическую прочность проводились в лагерных условиях путем сбрасывания чурки весом 70 кг.

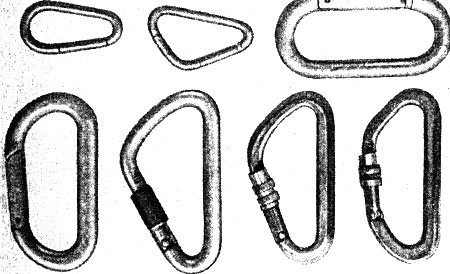

Карабины
Фото Ю. Черносливина
Место закрепления карабина находилось на 5 м ниже места сбрасывания чурки. При свободном падении чурки на 10 м и жестком закреплении веревки карабин выдерживал нагрузку без заметных изменений, а веревка обрывалась. При сбрасывании чурки с протравливанием веревки карабин выдерживал рывок от свободного падения чурки на 16 м.
Скальные крючья должны быть чрезвычайно разнообразными по форме, размерам, конструкции и материалу. От полноты ассортимента скальных крючьев в значительной мере зависит успех восхождения. В качестве материала для скальных крючьев можно рекомендовать легкие и прочные сплавы титана, а также наклепочную сталь. Общий вид и основные размеры крючьев различной конструкции приведены на рисунках. Для пояснения особенностей конструкции некоторых скальных крючьев приведем ряд соображений по поводу выбора крючьев и их работы при рывке. Крюк с коротким лезвием, до 60 мм, должен иметь головку с удлиненной опорной частью. Ось овального отверстия под карабин для такого крюка должна составлять угол порядка 45° с осью лезвия крюка. Это обеспечивает наилучшие условия работы короткого крюка при рывке. Изображены крючья с лезвием длиной 100–120 мм. У такого крюка опорная часть
имеет радиус закругления. Это обеспечивает лучшую амортизацию рывка за счет изгибания крюка до упора. Представляет интерес также крюк, у которого плоскость головки развернута по отношению к плоскости лезвия на небольшой угол. Это вызовет дополнительное закручивание и искривление крюка в трещине при рывке, создавая тем самым дополнительное трение.
При изготовлении крючьев необходимо соблюдать следующие соотношения размеров лезвия.

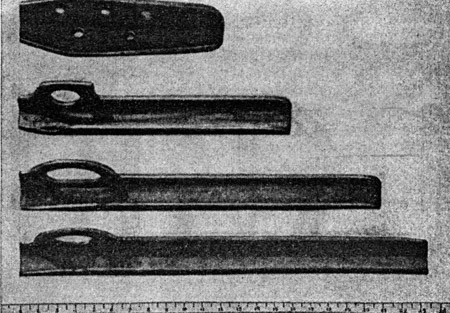

Скальные крючья
Фото Ю. Черносливина
Конусность толщины лезвия не должна превышать 3 : 100, а ширина лезвия должна быть обратно пропорциональна его толщине. Отверстие под карабин в головке крюка целесообразно делать овальным. Это позволяет простегивать в отверстие одновременно два карабина, что необходимо при работе с лесенками и площадками. Крючья для тонких трещин лучше делать из мягкого материала, тогда они легко принимают форму трещины и выдерживают большие нагрузки при рывке. Крючья с толщиной лезвия 4–5 мм, которые расклиниваются в трещине, а также желобковые крючья и клинья целесообразно делать из малопластичных, но легких титановых сплавов. Для широких трещин и щелей можно использовать деревянные клинья.
Деревянные клинья
Фото Ю. Черносливина
Ледовые крючья в настоящее время разделяются на забиваемые, которые выпускает фабрика ВЦСПС, и вворачиваемые или штопорные (винтовые), пока изготавливаемые альпинистами. Поскольку конструкция забиваемых крючьев общеизвестна, остановимся на вворачиваемых ледовых крючьях, различные виды которых разработаны и созданы руками умельцев-альпинистов. На рисунке приведены два варианта вворачиваемых крючьев. Одни из них известен под названием «штопорный».
|

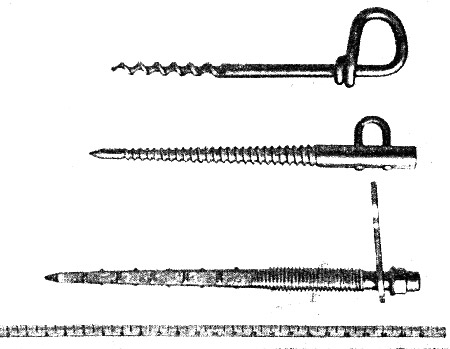

Ледовые крючья
Фото Ю. Черносливина
|

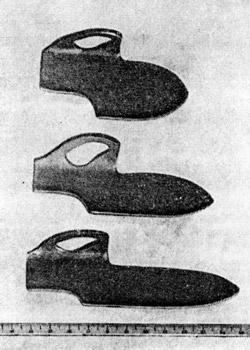

Лепестковые крючья
Фото Ю. Черносливина
|
Такие крючья изготавливаются из прутковой углеродистой стали диаметром 9 мм. Шаг резьбы равен 10 мм. Штопорный крюк легко вворачивается в лед одной рукой. Второй из приведенных на рисунке крючьев обычно вворачивается в лед с помощью воротка или клюва ледоруба после нескольких ударов молотком. У этого крюка шаг резьбы равен 5 мм, в качестве материала может быть использовав титан. Испытания вворачиваемых крючьев показали, что они хорошо выдерживают статические и динамические нагрузки. Однако, чтобы повысить безопасность и уменьшить вероятность вырывания крюка, целесообразно при прохождении ледовых стен чередовать вворачиваемые крючья с забиваемыми. При изготовлении новых конструкций забиваемых крючьев желательно обратить внимание на снижение веса за счет изменения некоторых размеров и применения облегченных материалов.
Шлямбуры, применяемые альпинистами, имеют обычно диаметр 10 мм. Наиболее распространенная форма коронки шлямбура долотчатая. Долото шлямбура армируется твердым сплавом, причем первый сплав является более хрупким и твердым. Угол приострения долота не должен выходить за пределы 90–102°. Хорошо заточенным долотчатым шлямбуром можно выдалбливать отверстия под крюк в граните за 3–4 минуты, в базальте – за 10–12 минут. Разумеется, эти цифры зависят от подготовки и умения спортсмена. При правильной работе одним шлямбуром (если он хорошо изготовлен) можно сделать до 60–80, а в отдельных случаях даже до 150 отверстий.
Кроме долотчатых шлямбуров альпинистами испытывались также трехперые коронки и коронки под керн, однако они не имеют значительных преимуществ перед долотом, более сложны в изготовлении и менее надежны в работе. При работе со шлямбуром рекомендуется пользоваться грушей для продувки отверстия и целлулоидным щитком – маской для защиты глаз и лица от буровой пыли.
Шлямбуры, выпускаемые фабрикой ВЦСПС, отличаются непостоянством угла приострения, что приводит к необходимости перезаточки некоторых шлямбуров. Кроме того, заправка твердой пластинки коронки является ненадежной, что приводит к выкрашиванию и выкалыванию сплавов. Из-за указанных недостатков заводские шлямбуры теряют свои рабочие качества после 3–4 отверстий.
Шлямбурные крючья обычно изготавливаются двух типов: одноразового использования и многократного использования. Последние иногда снабжаются штифтом с резьбой и гайкой.
|
Шлямбурные крючья
Фото Ю. Черносливина
|

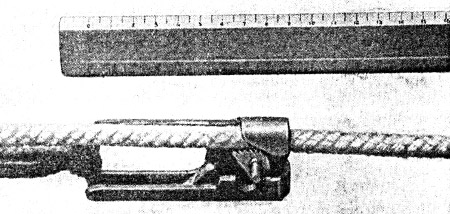

Зажимы
Фото Ю. Черносливина
|
Несколько слов о зажимах, которые в последнее время получили широкое распространение. Зажим – очень удобный заменитель схватывающего узла, изготавливается обычно из легкого белого металла. Пара зажимов позволяет альпинисту легко подняться по свободно висящей веревке, быстро натянуть переправу, а также организовать подъем рюкзаков по стене. Принцип подъема рюкзака с помощью зажима и легкого ролика показан на рисунке.
Существует несколько различных модификаций зажимов. Наиболее удобна, по нашему мнению, конструкция зажима с цельной литой головкой и предохранителем, исключающим самопроизвольное выстегивание веревки из зажима.
Ассортимент изделий так называемого домашнего альпинистского производства весьма широк. Поэтому, не вдаваясь в подробности конструкций, мы приводом здесь лишь фотографии некоторых образцов альпинистского снаряжения, которые уже теперь используются в горах.
|

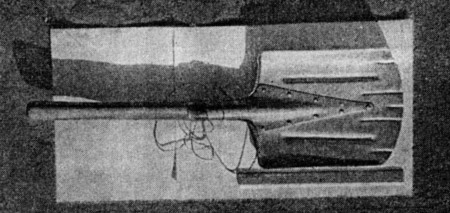

Лепестковая лопата
Фото Ю. Черносливина
|
Кухня альпиниста
Фото Ю. Черносливина
|
Для прохождения вертикальных и нависающих участков скальных стен используются площадки. Легкая и малогабаритная горелка может вскипятить литр воды за 10 минут. Для рытья пещер очень удобна лопата с ребрами жесткости. При спасательно-транспортировочных работах может помочь транспортировочный шест.
В заключение этого весьма короткого и беглого обзора хочется привести один разговор наших альпинистов с представителями зарубежного альпинизма. «Какое у вас прекрасное снаряжение! Но почему же нигде не видно клейма фирмы, которая готовит такие чудесные крючья и карабины?» Нельзя ли приблизить заводские марки к такой вот ручной работе?
