Материал нашел и подготовил к публикации Григорий Лучанский

Источник: Плоты. (Самодельное туристическое снаряжение. Составитель: П.И.Лукоянов. Физкультура и спорт. 1986г.)

Зависимость ходовых качеств от конструкции плотов. Плот — одно из первых и надежных средств туристского сплава по рекам, особенно со сложным фарватером и препятствиями. Плоты бывают деревянные и каркасные; в последних плавучесть обеспечивается воздушными емкостями. Плот управляется с помощью гребей, установленных на носу и корме. Коэффициент запаса плавучести плота определяется сложностью сплава и его конкретными условиями: для походов 1—IV к.с. — 1,5—2, для V к.с. — 2—3 и больше. Конструируя плот, нельзя забывать о его технологичности и транспортабельности.

К ходовым характеристикам плота относятся управляемость или маневренность, устойчивость на курсе, габариты и, самое главное, остойчивость.

Управляемость — это способность плота перемещаться поперек потока или разворачиваться усилиями гребцов. Она зависит от соотношения длины и ширины судна, сопротивления поперечному перемещению элементов плавучести и конструктивных особенностей, влияющих на эффективность работы экипажа (высота подгребиц, форма и размеры гребей). Управляемость тем лучше, чем меньше сопротивление поперечному перемещению судна, которое определяется весом плота, расположением и формой элементов плавучести. Легкий гондольный плот маневреннее деревянного, а плот с поперечными гондолами маневренней, чем с продольными.

Устойчивость на курсе — это способность сохранять свое положение относительно течения и сопротивляться внешним воздействиям, стремящимся развернуть плот. Увеличение устойчивости ухудшает маневренность плота. Чтобы сохранить высокую управляемость, приходится мириться с понижением устойчивости, в результате чего при прохождении валов, «бочек», зон искажения струй водного потока возникает нежелательное свойство — «рыскливость».

Габариты плота выбираются, прежде всего, с учетом особенностей реки. Чем больше размеры плота, тем он устойчивее и остойчивее, и чем меньше, тем легче и маневреннее. Требования по маневренности и остойчивости противоречивы.

Оптимальные размеры плотов на 4—6 человек: деревянных — 1,8—2,2 X 5,5—6 м, каркасных — 2—3 X 5,5—7 м.

Особенно важное значение для безопасности сплава имеет остойчивость, представляющая собой способность плота противостоять поперечным силам, создающим крен и переворачивающим плот вокруг продольной оси.

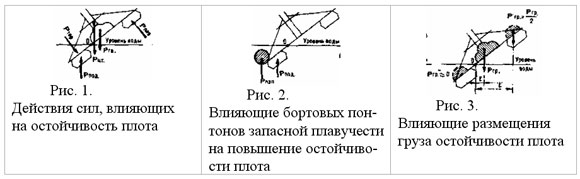

Действие сил, влияющих на остойчивость плота, показано на рис. 1, где Рпер. — результирующая сила, возникающая от действия препятствий, валов и потоков, поднимающих борт плота; Ртор. — результирующая сила торможения и притапливания, опускающая другой борт в воду. Две эти силы образуют переворачивающий момент вокруг продольной оси О, проходящей через каркас плота на условной границе воды и воздуха. Следовательно, чем меньше парусность настила, сопротивление и сечение воздушных камер в горизонтальной плоскости, тем меньше действие этих переворачивающих сил и выше остойчивость.

Переворачивающему моменту, воздействующему на плот, противодействуют силы Рцт, Ргр. и Рпод.


Рцт — суммарная сила действия веса экипажа и судна, условно приложенная в центре тяжести системы плот — греби — экипаж. Чем выше центр тяжести, тем меньше плечо препятствующей перевороту силы Рцт, тем быстрее центр тяжести сместится влево от точки О, тем больше сила Рцт, способствующая перевороту. С понижением центра тяжести, при опускании палубы и экипажа, остойчивость плота повышается.

Рпод. — подъемная сила баллонов. Чем больше их емкость и чем дальше они от продольной оси плота, тем больше момент силы Рпод., противодействующей перевороту судна. Поэтому остойчивость плота будет тем выше, чем шире разнесены воздушные емкости и чем больше запас их плавучести.

При установке по бортам понтонов запасной плавучести (рис. 2, 6) суммарная подъемная сила при крене резко возрастает, увеличивая остойчивость плота.

Величина силы Ргр. зависит от места расположения груза по ширине плота. При расположении груза в центре плота (рис. 3) сила Ргр. во время крена ввиду незначительности плеча 1 оказывает небольшое противодействие переворачивающему моменту. Если крен сильный и центр тяжести груза смещается влево от оси переворота, то сила Ргр. способствует опрокидыванию плота. Когда груз распределен по бортам, момент противодействия перевороту силы Р'гр. ввиду возросшего плеча 1' будет значительно больше, чем момент силы Ргр. Действие силы Р"гр. практически исчезает, так как удельный вес упакованного груза приблизительно равен удельному весу воды. Для увеличения остойчивости плота необходимо размещать груз как можно шире по бортам.

Таким образом, повышение остойчивости плота достигается: увеличением плавучести плота и разнесением по сторонам воздушных объемов; размещением груза ближе к бортам; опусканием настила и уменьшением его парусности; снижением центра тяжести загруженного плота; увеличением ширины плота; установкой бортовых понтонов запасной плавучести; улучшением обтекаемости воздушных объемов.

Усложнение водных маршрутов и возрастание требований безопасности путешествий постоянно стимулируют совершенствование конструкций плотов, которое может вестись в следующих направлениях: повышение остойчивости; уменьшение веса; увеличение плавучести и маневренности; обеспечение необходимой прочности; наличие средств страховки и самостраховки на плоту; применение новых материалов при изготовлении плотов; совершенствование конструкций узлов плота; расширение тактических возможностей за счет изменяемости и универсальности конструкции; многократное использование плота и облегчение его доставки к месту сплава.

КАРКАСНЫЕ ПЛОТЫ

Каркасные плоты подразделяются на камерные и понтонные. Они бывают двух видов: с плоской рамой и сплошным настилом (воздушные емкости крепятся в этом случае под каркасом) и с ячеистым каркасом (укороченные понтоны вкладываются и закрепляются внутри отверстий на определенном уровне). Плоты делаются с поперечным или продольным расположением понтонов (гондол).

Основные части каркасного плота: рама, подгребицы, настил и надувные емкости. Каркас может быть деревянным или металлическим. Каркасные плоты значительно легче и маневреннее деревянных, обладают большей плавучестью и широкими тактическими возможностями на сплаве.

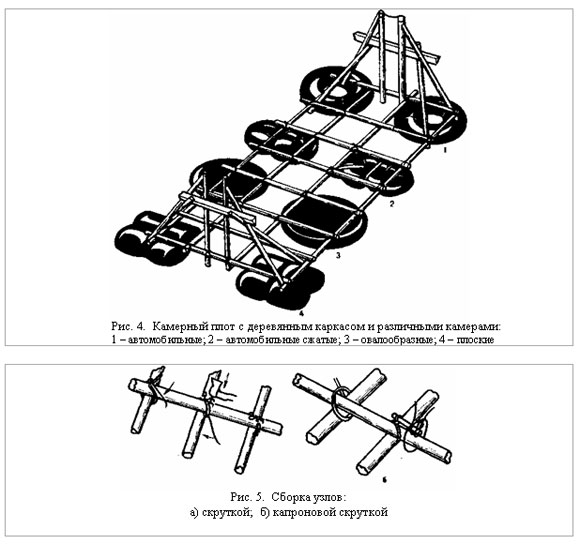

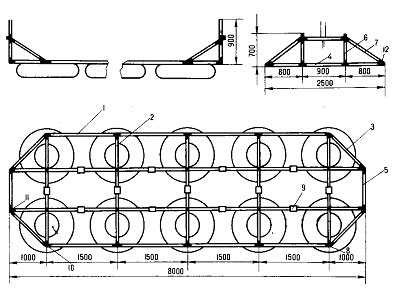

Камерный плот с деревянным каркасом и различными камерами (рис. 4). Деревянная рама связывается из продольных элементов — лонжеронов и поперечных — ронжин. Для лонжеронов используются сухие лесины толщиной в комле 10—15 см, а для ронжин — жерди толщиной до 8 см. Для прочности, особенно при сетчатом или поперечном настиле, лонжероны можно делать двойными и устанавливать раскосы.



Сборка узлов (рис. 5). Узлы рамы и подгребицы лучше всего крепить скрутками из двойной мягкой проволоки диаметром 2—3 мм. В скрутке должно быть не более 2—3 витков. Для этого концы лонжеронов и ронжин и элементов подгребиц должны взаимно выступать не менее чем на 10 см.

При перестройке плотов в катамараны и наоборот, а также при разборке плотов для обноса скрутки целесообразно делать из капроновой ленты или шнура сечением 10—15 мм2.

Подгребица — звено плота, через которое передается движущая сила, приложенная к гребям. Она должна быть прочной, жесткой и удобной в работе. Лучше делать подгребицы вилочными: штыревые не позволяют в сложных условиях быстро вытянуть гребь на плот и вставить ее обратно.

У подгребиц должен быть верхний ограничитель, предохраняющий гребь от выскакивания. Этому требованию удовлетворяют различные модификации горьковской подгребицы. Расстояние между стойками подгребицы зависит от ширины опорной части греби (при крайнем боковом положении лопасти ручка греби должна примерно на 40 см не доходить до борта плота). Подушка подгребицы крепится на такой высоте, чтобы рукоятка греби была на уровне груди гребца — это позволяет ему эффективно использовать свою силу.

Конструкция металлических подгребиц принципиально не отличается от деревянных. Их различные модификации зависят в основном от имеющегося материала и возможностей изготовления.

Настил плотов можно делать из тралевой сети, сетки, сплетенной из капронового шнура или сшитой из парашютных фал, капронового материала, а также из тонких жердочек. Ячейки сетки не должны быть больше 50 X 50 мм. При сплаве по сложным рекам настил из капронового материала, даже с отверстиями, не рекомендуется, поскольку большая парусность при крене снижает остойчивость и затрудняет всплытие плота после нырков.

Сетку натягивают на раму в такой последовательности: сначала ее привязывают к торцам и одному из бортов, затем натягивают к другому и крепят к раме, начиная с середины.

На изготовление деревянного настила требуется много времени. При наличии длинных жердочек его предпочтительнее делать продольным: плот с таким настилом приобретает дополнительную прочность на излом. Для сплава по сложным рекам настил необходимо вязать капроновой или киперной лентой.

Надувные емкости. Для сплава по простым рекам используются камеры от автомобилей, которые стягиваются для уменьшения сопротивления боковому перемещению (см. рис. 4).

На сложных реках применяются самодельные баллоны компактных сечений: овалообразные, сплющенные прямоугольные и понтоны цилиндрической формы диаметром 400 мм и более.

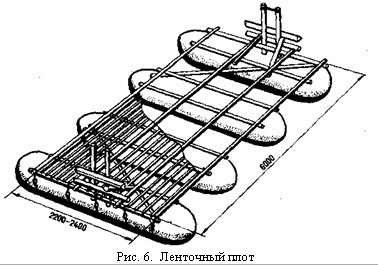

Понтонный плот показан на рис. 6. В качестве баллонов можно использовать надувные пуфики из прорезиненной ткани размерами от 40 до 60 см. Собранный из них в одном чехле понтон получается секционным.

Постоянный уровень остойчивости плота лучше всего обеспечивают секционные понтоны. В несекционированных и слабо накачанных гондолах при крене плота воздух устремляется в верхнюю часть камеры, что приводит к перевороту плота.

Перед привязкой воздушных емкостей каркас переворачивают, чтобы иметь доступ к нижней части рамы, все сучки срубают, а острые углы сглаживают. Перед креплением емкости накачивают до состояния «рыхлости» и прочно привязывают капроновой или киперной лентой так, чтобы они выступали за габариты рамы на 15—20 см и смягчали удары плота о камни.

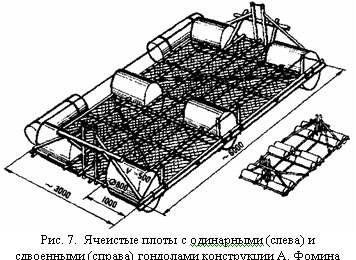

Ячеистые плоты с одинарными и сдвоенными гондолами конструкции А. Фомина (рис. 7). Их главные преимущества: большая остойчивость за счет пониженного расположения рамы и повышенный запас плавучести. Рама ячеистого плота конструктивно почти не отличается от рамы плоскопалубного. Составленный из 6—12 гондол, в зависимости от необходимой грузоподъемности, ячеистый плот несколько уступает по маневренности плоту на поперечных гондолах. Небольшая длина гондолы позволяет на плаву изменять ее положение по высоте в ячейке, что избавляет от необходимости делать более сложную регулировку высоты подгребицы.

На  маршрутах IV—V к.с. и при прохождении сложных порогов на плотах возможны дополнительные конструкции для обеспечения безопасности экипажа и его действий при переворотах плота.

Перед прохождением сложных порогов в паводок, с большим расходом воды, когда остойчивости одного плота может оказаться недостаточно, несколько плотов могут быть связаны в одну конструкцию. Для зачаливания плотов используют основную капроновую веревку и плоские капроновые фалы сечением не менее 75 мм2, которые не скручиваются и удобны в обращении. Чалочная веревка должна выдерживать усилие в 800—1000 кг. Основную чалку длиной 25—30 м крепят на корме, вспомогательную (15—20 м) — на носу в двух-трех узлах или пропускают через всю длину плота. При этом крайний вяжется на удавку, так как в этом узле веревка меньше всего теряет прочность. Чалка свертывается в бухту диаметром 30—50 см и укладывается в надежном месте. Для быстрого выбирания чалку укладывают в резиновые зажимы, мешки, чалочные кольца и т. п.

Металлический каркас используется в безлесных районах или там, где маршрут начинается выше границы леса. Главные его преимущества: высокая прочность при малом весе, безопасность, технологичность изготовления и сборки. Это достигается применением профильных (уголок двутавр, швеллер) и трубчатых заготовок из легких сплавов, а также величиной сечения и конструктивными особенностями элементов. Длина деталей более 2,5 м нежелательна. В зависимости от условий сплава рама плота обычно делается по длине 5 – 7,5 м и ширине – от 2 до 2,5 м.

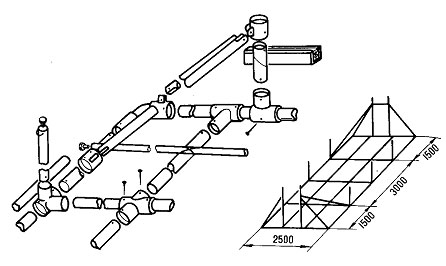

На рис. 8 показаны детали металлического каркаса из дюралюминиевых труб (60х3 мм) с муфтовыми соединениями. Трубы и муфты должны быть взаимозаменяемыми, поэтому отверстия сверлятся в них по кондуктору. Вспомогательные поперечины, раскосы, укосины подгребиц и леерные стойки делаются из труб диаметром 35—40 мм. Муфты (крестовины, тройники и угольники) сваривают из тонкостенных стальных труб соответствующего диаметра. Для увеличения прочности узлов соединения используются деревянные пробки длиной до 400 мм и гвозди.

Раскосы и укосины соединяются с шипами на втулках болтами М10. Ронжины, заглушенные по концам деревянными пробками и чуть сплющенные в местах пересечения с лонжеронами, прикрепляются к ним скрутками.


Рис. 8.  Металлический каркас из трубок с муфтовыми соединениями



Все выступающие части муфт, которые могут повредить оболочку гондол, обматываются изоляционной или киперной лентой.

Возможны и другие соединения труб рамы, например, плоскими и хомутными косынками или болтами внутренней трубчатой муфты с деревянной пробкой (рис. 9).

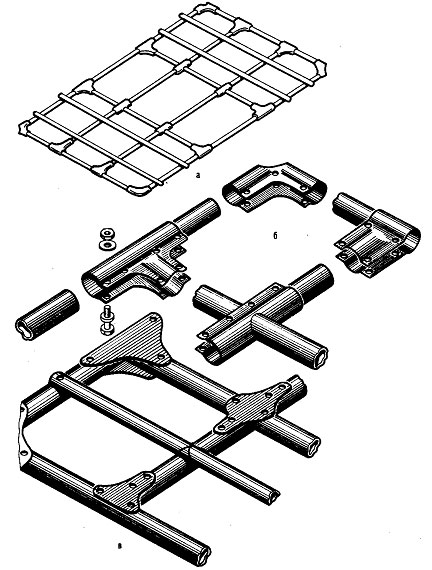

Рис. 9.  Металлический каркас с косыночными соединениями узлов:

а) общий вид;  б) хомутные косынки;  в) плоские косынки

Дополнительные поперечины для подвязки понтонов посередине крепятся скрутками.

Гребь должна обладать тремя основными качествами: максимальной прочностью, минимальным весом и удобством в работе. При ее изготовлении необходимо учитывать размеры плота и численность экипажа.

Длина задней греби обычно равняется длине плота. На коротких судах она бывает на 0,5—1 м длиннее плота. Переднюю гребь делают на 0,5—1 м короче задней. Предельный размер деревянной греби 6 м, так как с дальнейшим увеличением длины растет ее вес и затрудняется выбор необходимого строительного материала. Вес греби не должен превышать 40—50 кг, чтобы в критической ситуации один человек мог управиться с гребью, а длина металлических гребей — 5—5,5 м.

Удобство и эффективность работы гребью зависит от ее устойчивости, уравновешенности, величины лопасти, удобства захвата рукоятки и высоты подгребицы. Чтобы гребь не вращалась в руках, сверху на ней укрепляют накладки. Центр тяжести греби должен выступать вперед за опорный зуб на 4—6 см. Площадь лопасти на одного гребца при соотношении длины рукоятки и пера 1:2 составляет 10—12 дм2.

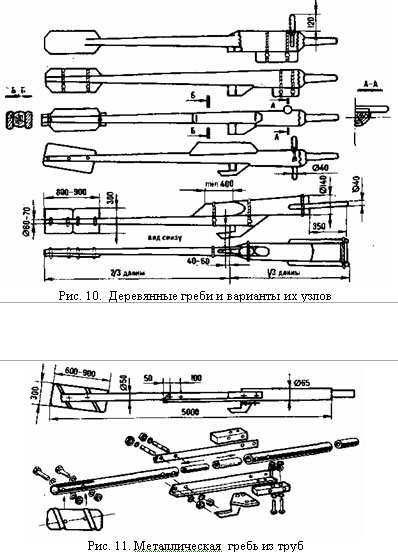

Деревянные греби и варианты их узлов (рис. 10). В процессе эволюции плотовой техники греби из цельнотесаных, тяжелых и трудоемких превратились в легкие составные.

Для изготовления гребей лучше всего подходит сухая ель с плотной древесиной, без гнили в середине, крупных сучков, прямая и комлистая.

Веретено – самую ответственную часть греби – делают из цельного ствола или составляют из двух частей, что избавляет от поиска длинного дерева нужной кондиции и необходимости в накладке или щеках, предотвращающих вращение греби. Составные части скрепляют 3 – 4 проволочными (капроновыми) скрутками. Торцы обеих частей опиливают или стесывают под углом 30°, чтобы без задержек двигать по подушке подгребицы,  выскочившую гребь.

К веретену греби крепят лопасть из дюралюминия толщиной 2 – 3 мм. Лопасти соединяют с гребью шпилечными хомутами и гайками М4, гвоздями или проволокой, для чего в ней заранее просверливаются отверстия. Чтобы при поломке греби сохранить лопасть, ее привязывают к рукоятке тросиком (проволокой). Деревянную лопасть делают из двух полулопастей, прикрепляемых к греби гвоздями и проволокой (или капроновой скруткой).

Торцы щек или накладок заостряют под углом 30°, чтобы выскочившая гребь не упиралась в стойку или подушку подгребицы при втягивании ее на плот или выдвигании.

На расстоянии одной трети длины греби от торца рукоятки гвоздями прибивают упорный зуб, предохраняющий гребь от сползания по подушке. Зуб заостряется в сторону рукоятки, чтобы при вытаскивании выскочившей вперед греби он не цеплялся за подушку подгребицы. Иногда зуб греби делается с захватом.

Ручку греби собирают из двух деревянных (диаметром 4 см) или металлических накладок и закрепляют проволочными скрутками. При одинаковом росте гребцов ее можно поставить горизонтально. Рукоятку длиной 25—30 и диаметром 6—8 см можно вытесать на конце греби. Для удобства выдергивания греби врезают вертикальные ручки из сухого дерева диаметром 4 см.

Если гребь не уравновешена, то снизу, как можно ближе к рукоятке, проволочной (капроновой) скруткой крепят противовес из сырого дерева.

Металлическая гребь из труб (рис. 11). Для сплава в безлесной зоне на плоту должны быть две запасные греби и одна запасная лопасть. В случае необходимости из этой лопасти и деталей плота можно сделать еще одну гребь. Поэтому металлическую гребь изготовляют из тех же деталей, что и каркас плота.

Для рукоятки и весла греби используют дюралюминиевые (титановые) трубы диаметром 50 и толщиной 3 мм. На весло приходится меньшая нагрузка, чем на рукоятку, поэтому для него можно взять трубу диаметром 40 мм.

Рукоятку и весло шпильками или болтами соединяют с двумя уголками сечением 50х50х5 мм из дюралюминия. К уголкам в местах, где гребь упирается в стойки подгребиц, крепят щеки из деревянных брусков сечением 50 Х 50 мм и длиной 30—40 см. Наружные вертикальные плоскости щек должны выступать за полки уголков на 5 мм. Лопасть из дюраля (титана) толщиной 2—3 мм зажимается в прорези двумя болтами или шпильками.

На опорной поверхности греби под уголками устанавливают упорный зуб, сделанный из деревянного бруска (металлической пластины, уголка). Диаметр всех используемых болтовых соединений должен быть не менее 10 мм. Под все гайки необходимо установить шайбы Гровера или контргайки.

При отсутствии трубных заготовок гребь можно полностью сделать из уголка сечением 50х40х5 мм или подобного размера.На выступающие болты или шпильки натягивают кусочки резинового шланга. Во избежание сплющивания концов труб при затяжке болтовых соединений в их концы следует вставлять деревянные (резиновые) пробки.

Конец рукоятки наращивают деревянной ручкой — удлинителем. Углы лопасти и уголков срезают и сглаживают напильником. Чтобы гребь приобрела положительную плавучесть, к рукоятке можно прикрепить пенопластовые накладки (надувные емкости). Чтобы ее не потерять, гребь соединяется репшнуром с верхней частью подгребицы.

Деревянные плоты

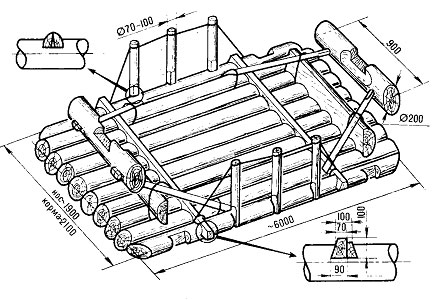

Деревянный плот (рис. 12) изготовляют из сухой, звонкой (при ударе обухом топора она издает звонкий звук) древесины — ели или сосны. Сухостой с прелой древесиной употреблять нельзя: дерево быстро намокает и плот «тонет». Чтобы определить удельный вес, с торца дерева отпиливают чурбак длиной 10 см и опускают плашмя в воду. Если отпиленный круг погрузился не глубже чем на 5—6 см, дерево можно использовать для постройки плота. Максимальный диаметр бревен не должен превышать 25—30, минимальный — 10 см.


Рис. 12.  Деревянный плот

Для лучшей остойчивости плота тонкие лесины помещают в середину, а толстые — по бортам. Если заготовленные бревна имеют кривизну, их устанавливают горбом вниз. Зазоры между бревнами става должны быть не менее 2 – 4 см, иначе плот будет обладать пониженной остойчивостью и медленной всплываемостью. После укладки бревен на стапеле отмечают их верх и раскатывают в стороны. На среднем бревне на расстоянии не менее 80 см от торцов выпиливают и вырубают два паза («ласточкин хвост»). Нижние плоскости вырезов должны быть на одном уровне. Глубина пазов не должна доходить до середины бревна, иначе при забивке клина может произойти скол запиленной древесины. В качестве шаблона берут торец вытесанной поперечины-ронжины. Ронжины вытесывают из сырого дерева, лучше из березы.

В подготовленное бревно серединой укладывают ронжину. Ронжина должна свободно заходить сверху в паз бревна, т.е. верхняя ширина паза должна быть шире нижней широкой стороны ронжины. В промежуток между наклонной плоскостью ронжины и наклонной стенкой паза вбивают деревянный сухой клин. Обе ронжины должны лежать в одной плоскости. С помощью шаблонов делают пазы на всех остальных бревнах и их по очереди то справа, то слева прикрепляют клиньями к среднему бревну. Прежде чем поставить крайние бревна, в них вырубают пазы для упора ваг и врезают по три леерные стойки толщиной 10—12 и высотой 60—70 см, на которые натягивают репшнур или основную веревку.

На несложных реках рекомендуется использовать П-образную подгребицу. На две стойки, заранее, до сборки става, вертикально врезанные в бревна плота, надевают и расклинивают подушку, в которой выпиливают гнездо для греби. Чтобы при расклинивании стоек бревна не скололись, стойки, относят от носа и кормы не менее чем на 0,5 м. Для сложных рек следует устанавливать саянские или горьковские подгребицы.

При сплаве по спокойным рекам или для переправ на водохранилищах делают простейший вязаный плот: бревна собирают в став накладными ронжинами с помощью проволочных скруток (скоб, веревочных стяжек). Для увеличения остойчивости плот можно делать шире за счет больших зазоров между средними бревнами. В качестве подгребиц в бревна врубают и заклинивают стойки диаметром 10 – 12 см, на которые подвешиваются греби.

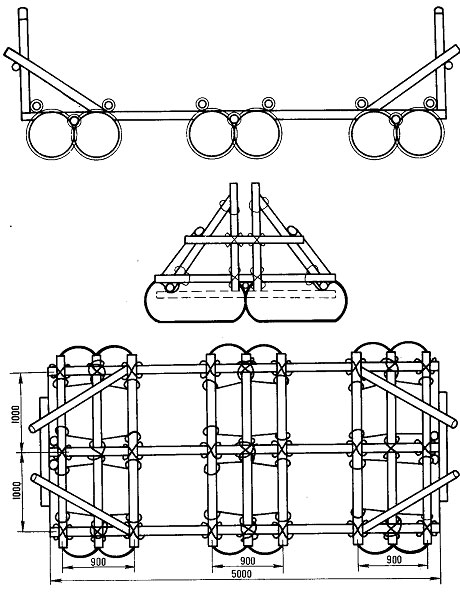

Плот с металлическим каркасом из модулей конструкции А. Злобина, А. Жукова, Д. Сумбаева (рис. 13) собирается из модулей разной длины и фасонных муфт. Конструкция трудоемка в изготовлении (токарные, сверлильные и сварочные работы, клеймение сопрягаемых деталей), зато плот удобен в сборке и разборке. Каркас упаковывается в два байдарочных чехла, сборные греби – в отдельную упаковку.


Рис. 13. Плот с металлическим каркасом из модулей конструкции

А. Злобина, А. Жукова, Д. Сумбаева.

Вес труб – 54 кг,  болтов и муфт – 30 кг

Каркас может трансформироваться в два малых плота или катамарана и расчленяться вдоль при обносах. К нему могут закрепляться автомобильные камеры, гондолы и элементы, выступающие над рамой. При желании можно закрепить рабочие площадки ниже рамы на 30 см для снижения центра тяжести.

Плот с поперечно расположенными поплавками конструкции А. Чернышева (рис. 14) прост в изготовлении и обладает хорошей остойчивостью, позволяет использовать различные виды настила и сетки, а также крепить надувные элементы вдоль или поперек плота. Такой плот может быть пригоден для рек всех категорий сложности.

Московские туристы Н. Телегин, Э. Реут, Б. Ануфриев, Ю. Мохов отработали конструкцию плота с металлическим каркасом и сборной металлической гребью, с капроновой сетью вместо настила.

Каркас, собираемый из металлических трубчатых модулей, имеет узкий нос и более широкую корму, передняя подгребица сдвинута на 1 м. Это позволяет разгрузить нос плота, обеспечить «всхожесть» на валы, защищает подгребицу от разрушения при ударе каркаса о надводные скалы.

Модули плота (труба Д16Т диаметром 42 мм и толщиной 1,5 мм) сочленяют с помощью треугольных пластин и металлических накладок — щечек и болтов М8. Каркас обладает гибкостью на валах, что, по мнению авторов, уменьшает напряжения, особенно усталостные.


Рис. 14.  Плот с поперечно расположенными поплавками конструкции А. Чернышева

Оппоненты отмечают, что в валах трудно работать на кормовой греби: без привычки непросто устоять на качающейся палубе.

Новосибирские туристы А. Юдушкин, А. Сажнев и др. опробовали несколько интересных конструкций плотов с металлическим каркасом. С целью понижения центра тяжести загруженного плота они использовали подвесные площадки для гребцов. Площадки делают в виде каркаса, на который натягивают капроновую сеть, и крепят ее к каркасу с помощью парашютной стропы. Опускают площадку на радиус гондолы.

При этом подгребица понижается примерно на 30 см, упрощается конструкция подгребицы; возможен вариант штыревой подгребицы (укороченная гребь). Гребцы на подвесной площадке в валах могут коленями опираться на гондолы спереди или садиться на расположенные позади.

Модификация этого плота – каркас, собираемый с помощью 6-миллиметрового троса. Двухметровые модули соединяются шарнирами (резина и трос внатяг), что допускает прогиб на 15 – 20°. Вес каркаса 80 кг. Однако на больших валах тросы, вероятно, могут рваться.

А. Юдушкин и И. Гинзбург испытали плот-катамаран из двух гондол диаметром 80 см; грузовая площадка шириной 1 м подвешена между гондолами. Поперечины каркаса используются для закрепления штыревой подгребицы. Гребь сборная типа «костыль» (два продольных элемента надеваются на штырь).

Бийские туристы (В. Бедарев и др.) опробовали плот без подгребиц и гребей, назвав его «Честер». Это скорее катамаран, нежели плот. Гребцы сидят по углам каркаса друг против друга, работают веслами вдоль гондол. Возможны различные модификации (подвесные площадки для гребцов, коленная посадка, как на катамаране, и т. п.). Плот легок, хорошо «всходит» на волну, легко управляется. Испытания на Мажойском каскаде реки Чуи выявили его прекрасные ходовые качества.

Томские туристы (А. Фомин и др.) опробовали несколько конструкций плотов. Наибольший интерес представляет плот каркасный, с подушкообразными водоизмещающими элементами, которые закрепляются в каркасе плота и далеко разнесены по его ширине.

По бортам плота закрепляли гондолы резервной плавучести, они же способствовали защите экипажа от смывания в мощных валах.

Оказалось, что это достоинство при перевороте оборачивается бедой для оказавшихся под плотом. В таком случае единственный шанс выбраться на плот – разрезать капроновую сеть (настил).

Туристы сибирской зоны интенсивно исследуют мини-плоты, т. е. плоты, пригодные для сплава двух-трех человек. Обнаруживается тенденция к использованию гондол с диаметром 70 – 100 см, деревянного легкого каркаса, подвесных площадок для гребцов или специальных посадочных мест для жесткого фиксирования гребцов. Такие платы устойчивы в водопадных сливах до 2 м и в мощных валах и способны конкурировать с известными нам традиционными плотами. (Раздел составлен по материалам С. Харина, А. Чернышова, А. Злобина, Э. Реута.)
